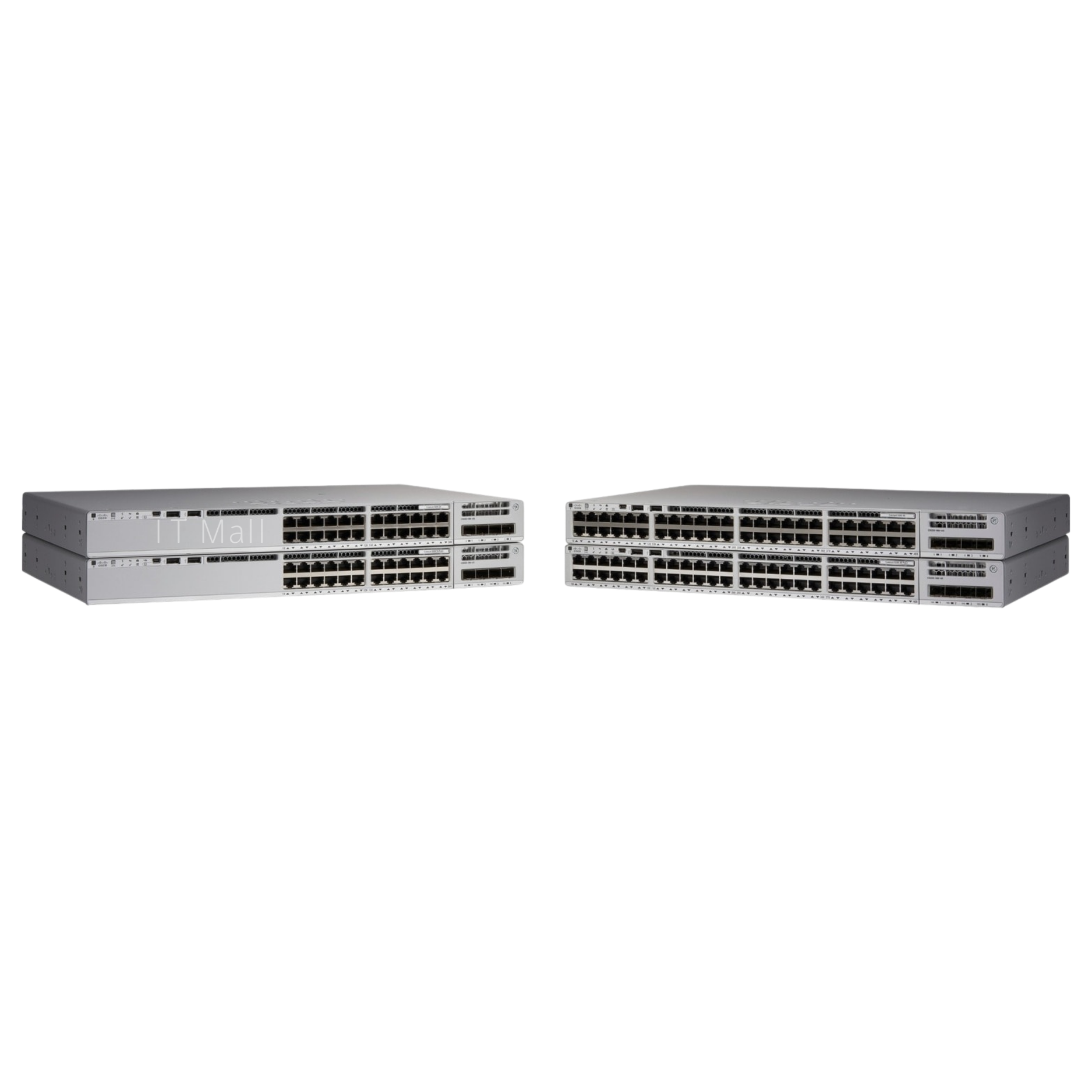

Catalyst 9200 48 منفذ 8xmGig، 40x1G، PoE+، أساسيات الشبكة
الحالة: لا
ضمان RMA
دعم استشاري الخبراء
الوصف
تعمل محولات سلسلة Cisco Catalyst 9200 على توسيع قوة الشبكات القائمة على النوايا وابتكار أجهزة وبرامج Catalyst 9000 إلى نطاق أوسع من عمليات النشر. بفضل سلالتها العائلية، توفر محولات سلسلة Catalyst 9200 بساطة لا مثيل لها، فهي آمنة ودائمة التشغيل ومبسطة في مجال تكنولوجيا المعلومات.
باعتبارها لبنة أساسية في بنية الشبكة الرقمية من Cisco، تساعد محولات سلسلة Catalyst 9200 العملاء على تبسيط التعقيد وتحسين تكنولوجيا المعلومات وتقليل تكاليف التشغيل من خلال الاستفادة من الذكاء والأتمتة والخبرة البشرية التي لا يستطيع البائعون الآخرون القيام بها، مهما كانت نيتك في رحلة تعتمد على الشبكة .
توفر محولات سلسلة Catalyst 9200 ميزات أمان تحمي سلامة الأجهزة والبرامج وجميع البيانات المتدفقة عبر المحول. فهو يوفر المرونة للحفاظ على سير أعمالك بسلاسة. اجمع هذا مع إمكانية برمجة واجهات برمجة التطبيقات المفتوحة Cisco IOS XE وتقنية UADP ASIC، وتمنحك محولات سلسلة Catalyst 9200 ما تحتاجه الآن وتوفر حماية الاستثمار لابتكارات الغد.
بفضل وظائف PoE+ الكاملة، وتكرار الطاقة والمروحة، وعرض نطاق ترددي يصل إلى 160 جيجابت في الثانية، ووصلات صاعدة معيارية، ودعم ميزات الطبقة 3، والتصحيح البارد، تعد محولات سلسلة Catalyst 9200 حلاً لا مثيل له في الصناعة مع مرونة متباينة وبنية متقدمة لتحقيق فعالية من حيث التكلفة الوصول إلى المكاتب الفرعية. توفر محولات سلسلة Catalyst 9200 أيضًا خيارات تشغيلية لـ Cisco DNA Center أو Meraki CloudMonitor.
ميزات المنتج
إمكانية الطاقة الكاملة عبر Ethernet Plus (PoE+) لما يصل إلى 48 منفذًا لـ C9200 وإمكانية الطاقة عبر Ethernet Plus (PoE+) لما يصل إلى 12 منفذًا لـ C9200CX. متوفر في إصدارات أقل مروحة لـ C9200CX.
المرونة مع الوحدات القابلة للاستبدال الميداني (FRU) وإمدادات الطاقة الزائدة والمراوح والوصلات الصاعدة المعيارية لـ C9200. يتم تشغيل C9200CX بواسطة مصدر طاقة داخلي ثابت أو محولات طاقة اختيارية، عندما لا يتم تشغيله بواسطة 802.3bt type4 90W PSE.
خيارات مرنة للوصلة الهابطة مع البيانات أو PoE+ أو mGig
الكفاءة التشغيلية مع اختياري التراص لوحة الكترونية معززة، يدعم عرض النطاق الترددي المكدس حتى 160 جيجابت في الثانية
يو ايه دي بي 2.0Mini مع وحدة المعالجة المركزية المدمجة يوفر للعملاء نطاقًا محسنًا مع هيكل تكلفة أفضل
أمان مُحسّن مع تشفير AES-128 MACsec على تشفير C9200 وAES-256 MACsec لمتغيرات C9200CX، والتجزئة القائمة على السياسة، والحلول الجديرة بالثقة لعائلة C9200 بأكملها
طبقة 3 القدرات، بما في ذلك OSPF، وEIGRP، وISIS، وRIP، والوصول الموجه
مراقبة الشبكة المتقدمة باستخدام تدفق شبكي مرن كامل
مواصفات المنتج وفوائده
نماذج وتكوينات السلسلة
| الموديلات | قوة فرو | مشجعي فرو | الوصلات الصاعدة المعيارية | التراص عرض النطاق الترددي | دعم الوصول إلى SD1 |
| نماذج الوصلة الصاعدة المعيارية (C9200 Enhanced VN SKUs) | 160 جيجابايت في الثانية | نعم (32 شبكة افتراضية)2 | |||
| نماذج الوصلة الصاعدة المعيارية (C9200 SKU) | 160 جيجابايت في الثانية | نعم (4 شبكة افتراضية) | |||
| نماذج الوصلة الصاعدة الثابتة (C9200L SKU) | 80 جيجابايت في الثانية | محدودة (شبكة افتراضية واحدة) | |||
| النماذج المدمجة (C9200CX SKU) | إمدادات الطاقة الداخلية الثابتة | بدون مروحة | نعم (16 شبكة افتراضية) |
1يمكن أن يدعم Catalyst 9200 المستقل والمكدس 25 نفقًا للوصول (لنقاط الوصول التي تدعم النسيج).
ملاحظة: يجب أن تأخذ عمليات نشر النسيج العلوي التي يتم ترحيلها في النهاية إلى البنية اللاسلكية للنسيج هذا الحد أثناء التصميم/النشر
2تدعم وحدات SKU C9200-24PB-A وC9200-48PB-A 32 شبكة افتراضية. لا يمكن تكديس وحدات SKU هذه مع وحدات SKU C9200 مع 4VNs
تتكون سلسلة Cisco Catalyst 9200 من نماذج محولات معيارية (C9200) وثابتة (C9200L) ومدمجة (C9200CX).
لا 2.تكوينات التبديل سلسلة
| نموذج التبديل | مجموع الوصلات الهابطة 10/100/1000 أو PoE + منافذ النحاس | الإرسال | مصدر طاقة التيار المتردد الأساسي الافتراضي | مراوح |
| وحدات الإرسال عارضات ازياء | ||||
| ج9200-24T | بيانات 24 منفذًا | خيارات وحدات الإرسال | PWR-C6-125WAC | FRUزائدة عن الحاجة |
| ج9200-24P | 24 منفذًا كاملاً PoE+ | خيارات وحدات الإرسال | PWR-C6-600WAC | FRUزائدة عن الحاجة |
| ج9200-24PB | 24 منفذًا كاملاً PoE+ | خيارات وحدات الإرسال | PWR-C6-600WAC | FRUزائدة عن الحاجة |
| C9200-24PXG | 24 منفذًا كاملاً PoE+ (منافذ 8mGig حتى 10 جيجا، 16 منفذًا حتى 1 جيجا) | خيارات وحدات الإرسال | PWR-C6-600WAC | FRUزائدة عن الحاجة |
| ج9200-48T | 48 منفذ بيانات | خيارات وحدات الإرسال | PWR-C6-125WAC | FRUزائدة عن الحاجة |
| ج9200-48P | 48 منفذًا كاملاً PoE+ | خيارات وحدات الإرسال | PWR-C6-1KWAC | FRUزائدة عن الحاجة |
| ج9200-48PL | 48 منفذًا جزئيًا PoE+ | خيارات وحدات الإرسال | PWR-C6-600WAC | FRUزائدة عن الحاجة |
| ج9200-48PB | 48 منفذًا كاملاً PoE+ | خيارات وحدات الإرسال | PWR-C6-1KWAC | FRUزائدة عن الحاجة |
| C9200-48PXG | 48 منفذًا كاملاً PoE+ (منافذ 8mGig حتى 10 جيجا، 40 منفذًا حتى 1 جيجا) | خيارات وحدات الإرسال | PWR-C6-1KWAC | FRUزائدة عن الحاجة |
| ثابت?الإرسال?عارضات ازياء | ||||
| C9200L-24T-4G | 24 منفذ بيانات | وصلات ثابتة 4x1G | PWR-C5-125WAC | فائض ثابت |
| C9200L-24P-4G | 24 منفذًا كاملاً PoE+ | وصلات ثابتة 4x1G | PWR-C5-600WAC | فائض ثابت |
| C9200L-48T-4G | 48 منفذًا للبيانات | وصلات ثابتة 4x1G | PWR-C5-125WAC | فائض ثابت |
| C9200L-48P-4G | 48 منفذًا كاملاً POE+ | وصلات ثابتة 4x1G | PWR-C5-1KWAC | فائض ثابت |
| C9200L-48PL-4G | 48 منفذًا جزئيًا PoE+ | 4X1G الوصلات الصاعدة الثابتة | PWR-C5-600WAC | فائض ثابت |
| C9200L-24T-4X | 24 منفذ بيانات | 4 × 1/10G وصلات ثابتة | PWR-C5-125WAC | فائض ثابت |
| C9200L-24P-4X | 24 منفذًا كاملاً PoE+ | 4 × 1/10G وصلات ثابتة | PWR-C5-600WAC | فائض ثابت |
| C9200L-48T-4X | 48 منفذ بيانات | 4 × 1/10G وصلات ثابتة | PWR-C5-125WAC | فائض ثابت |
| C9200L-48P-4X | 48 منفذًا كاملاً PoE+ | 4 × 1/10G وصلات ثابتة | PWR-C5-1KWAC | فائض ثابت |
| C9200L-48PL-4X | 48 منفذًا جزئيًا PoE+ | 4X1/10G؟ وصلات ثابتة | PWR-C5-600WAC | فائض ثابت |
| C9200L-24PXG-4X | 24 منفذًا كاملاً PoE+ (منافذ 8mGig حتى 10 جيجا، 16 منفذًا حتى 1 جيجا) | 4 × 1/10G وصلات ثابتة | PWR-C5-600WAC | فائض ثابت |
| C9200L-48PXG-4X | 48 منفذًا كاملاً POE+ (12 منفذ mGig حتى 10 جيجا، 36 منفذًا حتى 1 جيجا) | 4 × 1/10G وصلات ثابتة | PWR-C5-1KWAC | فائض ثابت |
| نموذج التبديل | مجموع الوصلات الهابطة 10/100/1000 أو PoE + منافذ النحاس | تكوين الإرسال | مصدر طاقة التيار المتردد الأساسي الافتراضي | مراوح |
| C9200L-24PXG-2Y | 24 منفذًا كاملاً PoE+ (8 منافذ mGig حتى 10 جيجا، 16 منفذًا حتى 1 جيجا) | 2x 1/10/25G وصلات ثابتة | PWR-C5-600WAC | فائض ثابت |
| C9200L-48PXG-2Y | 48 منفذًا كاملاً لـ POE+ (8 منافذ mGig حتى 10 جيجا، 40 منفذًا حتى 1 جيجا) | 2x 1/10/25G وصلات ثابتة | PWR-C5-1KWAC | فائض ثابت |
| نماذج مدمجة | ||||
| C9200CX-12T-2X2G | 12 منفذ بيانات | 2x 1G نحاس، 1x 1G CU PD 802.3bt Class 6، 2x 10G SFP + وصلات صاعدة ثابتة | محول طاقة خارجي 80 واط | بدون مروحة |
| C9200CX-12P-2X2G | 12 منفذ PoE+ | 2x 1G نحاس، 2x 10G SFP + وصلات ثابتة | 310 واط داخلي | بدون مروحة |
| C9200CX-8P-2X2G | 8 منفذًا كاملاً PoE+ | 2x 1G نحاس، 2x 10G SFP + وصلات ثابتة | 310 واط داخلي | بدون مروحة |
لا 3 وحدة الشبكة
| وحدة الشبكة | الوصف |
| C9200-NM-2Y1 | 2 × 25 جيجا وحدة شبكة |
| C9200-NM-2Q1 | 2 × 40 جيجا وحدة شبكة |
| C9200-NM-4G2 | وحدة شبكة 4 × 1 جيجا |
| C9200-NM-4X | وحدة شبكة 4x 1G/10G |
| C9200-NM-فارغة | لا توجد وحدة الشبكة |
1مدعوم فقط على C9200-24PXG، C9200-48PXG
2غير مدعوم على C9200-24PXG، C9200-48PXG
لا 4.مواصفات الأداء
| الوصف | C9200؟؟جزء | C9200L PART | C9200CX PART |
| افتراضي؟شبكات | 4 لC9200-24T،
C9200-24P، C9200-48T، C9200-48P، C9200- 24PXG، C9200-48PXG، C9200-48PL 32 لـ C9200-24PB، C9200-48PB |
1 | 16 |
| التراص عرض النطاق الترددي | 160 جيجابايت في الثانية | 80 جيجابايت في الثانية | لا يوجد |
| الإجمالي عدد of ماكعناوين | 32,000 | 16,000 | 32,000 |
| الإجمالي عدد of IPv4 المسارات (ARP بالإضافة إلى المسارات المستفادة) | 14,000 (10,000 طريق مباشر و 4,000 طريق غير مباشر) | 11,000 (8,000 طريق مباشر و 3,000 طريق غير مباشر) | 14,000 (10,000 طريق مباشر و 4,000 طريق غير مباشر) |
| IPv4 التوجيه مقالات | 4,000 | 3,000 | 4,000 |
| IPv6 التوجيه مقالات | 2,000 | 1,500 | 2,000 |
| الإرسال المتعدد التوجيه مقياس | 1,000 | 1,000 | 1,000 |
| مقياس جودة الخدمة مقالات | 1,000 | 1,000 | 1,000 |
| دوري أبطال آسيا مقياسمقالات | 1,600 | 1,500 | 1,600 |
| رزمة العازلة إلى رقم المنتج | مخازن مؤقتة سعة 6 ميجابايت لنماذج Gigabit Ethernet ذات 24 أو 48 منفذًا، ومخازن مؤقتة سعة 12 ميجابايت لنماذج متعددة جيجابت ذات 24 أو 48 منفذًا | مخازن مؤقتة سعة 6 ميجابايت لنماذج جيجابت إيثرنت ذات 24 أو 48 منفذًا، ومخازن مؤقتة سعة 12 ميجابايت لنماذج متعددة جيجابت ذات 24 أو 48 منفذًا | 6 ميغابايت مخازن مؤقتة |
| موعد تقديم مرن NetFlow (مؤسسة فريدريش ناومان) مقالات | يتدفق 16,000 على نماذج Gigabit Ethernet ذات 24 و48 منفذًا | 16,000 تدفق على نماذج Gigabit Ethernet ذات 24 و48 منفذًا، و32,000 تدفق على نماذج متعددة جيجابت ذات 24 أو 48 منفذًا | 16,000 تدفقات |
| DRAM | 4 جيجا بايت | 2 جيجا بايت | 4 جيجا بايت |
| Flash | 4 جيجا بايت | 4 جيجا بايت | 8 جيجا بايت |
| VLAN معرفات | 4096 | 4096 | 4096 |
| بي في إس تي الحالات | 128 | 128 | 128 |
| منافذ STP الافتراضية (ميناء*شبكات VLAN) لـ PVST |
13,000 | 13,000 | 13,000 |
| منافذ STP الافتراضية (ميناء*VALNs) لـ MST |
13,000 | 13,000 | 13,000 |
| إجمالي الواجهات الافتراضية المحولة (SVIs) | 1000 | 512 | 1000 |
| إطارات جامبو | بايت 9198 | بايت 9198 | بايت 9198 |
| عرض النطاق الترددي اللاسلكي لكل مفتاح | ما يصل إلى 48 جيجابت في الثانية على طراز Gigabit Ethernet ذو 24 منفذًا و48 منفذًا | لا يوجد | |
| مقياس ربط IP SGT | 8K | 10K | 8K |
| عدد روابط IPv4 | 8K | 10K | 8K |
| عدد سياسات SGT/DGT | 2K | 2K | 2K |
| عدد جلسات SXP | 200 | 200 | 200 |
لا 5.عرض النطاق الترددي
| الوصف | سعة تحويل | تبديل القدرة مع التراص | معدل الشحن | معدل الشحن مع التراص |
| C9200-24T | 128 جيجابايت في الثانية | 288 جيجابايت في الثانية | 95.23 Mpps | 214 Mpps |
| C9200-24P | 128 جيجابايت في الثانية | 288 جيجابايت في الثانية | 95.23 Mpps | 214 Mpps |
| C9200-24PB | 128 جيجابايت في الثانية | 288 جيجابايت في الثانية | 95.23 Mpps | 214 Mpps |
| C9200-24PXG | 352 جيجابايت في الثانية | 532 جيجابايت في الثانية | 261.90 Mpps | 395 Mpps |
| C9200-48T | 176 جيجابايت في الثانية | 336 جيجابايت في الثانية | 130.95 Mpps | 250 Mpps |
| C9200-48P | 176 جيجابايت في الثانية | 336 جيجابايت في الثانية | 130.95 Mpps | 250 Mpps |
| C9200-48PL | 176 جيجابايت في الثانية | 336 جيجابايت في الثانية | 130.95 Mpps | 250 Mpps |
| C9200-48PB | 176 جيجابايت في الثانية | 336 جيجابايت في الثانية | 130.95 Mpps | 250 Mpps |
| C9200-48PXG | 400 جيجابايت في الثانية | 580 جيجابايت في الثانية | 297.61 Mpps | 431 Mpps |
| C9200L-24T-4G | 56 جيجابايت في الثانية | 136 جيجابايت في الثانية | 41.66 Mpps | 101 Mpps |
| C9200L-24P-4G | 56 جيجابايت في الثانية | 136 جيجابايت في الثانية | 41.66 Mpps | 101 Mpps |
| C9200L-48T-4G | 104 جيجابايت في الثانية | 184 جيجابايت في الثانية | 77.38 Mpps | 137 Mpps |
| C9200L-48P-4G | 104 جيجابايت في الثانية | 184 جيجابايت في الثانية | 77.38 Mpps | 137 Mpps |
| C9200L-48PL-4G | 104 جيجابايت في الثانية | 184 جيجابايت في الثانية | 77.38 Mpps | 137 Mpps |
| C9200L-24T-4X | 128 جيجابايت في الثانية | 208 جيجابايت في الثانية | 95.23 Mpps | 155 Mpps |
| C9200L-24P-4X | 128 جيجابايت في الثانية | 208 جيجابايت في الثانية | 95.23 Mpps | 155 Mpps |
| C9200L-48T-4X | 176 جيجابايت في الثانية | 256 جيجابايت في الثانية | 130.95 Mpps | 190 Mpps |
| C9200L-48P-4X | 176 جيجابايت في الثانية | 256 جيجابايت في الثانية | 130.95 Mpps | 190 Mpps |
| C9200L-48PL-4X | 176 جيجابايت في الثانية | 256 جيجابايت في الثانية | 130.95 Mpps | 190 Mpps |
| C9200L-24PXG-4X | 272 جيجابايت في الثانية | 352 جيجابايت في الثانية | 214.28 Mpps | 262 Mpps |
| C9200L-24PXG-2Y | 292 جيجابايت في الثانية | 372 جيجابايت في الثانية | 229.16 Mpps | 277 Mpps |
| C9200L-48PXG-4X | 392 جيجابايت في الثانية | 472 جيجابايت في الثانية | 291.66 Mpps | 351 Mpps |
| C9200L-48PXG-2Y | 340 جيجابايت في الثانية | 420 جيجابايت في الثانية | 252.97 Mpps | 313 Mpps |
| C9200CX-12T-2X2G | 35 جيجابايت في الثانية | لا يوجد | 51 Mpps | لا يوجد |
| C9200CX-12P-2X2G | 34 جيجابايت في الثانية | لا يوجد | 51 Mpps | لا يوجد |
| C9200CX-8P-2X2G | 30 جيجابايت في الثانية | لا يوجد | 51 Mpps | لا يوجد |
*تقاس بحزم 64 بايت
