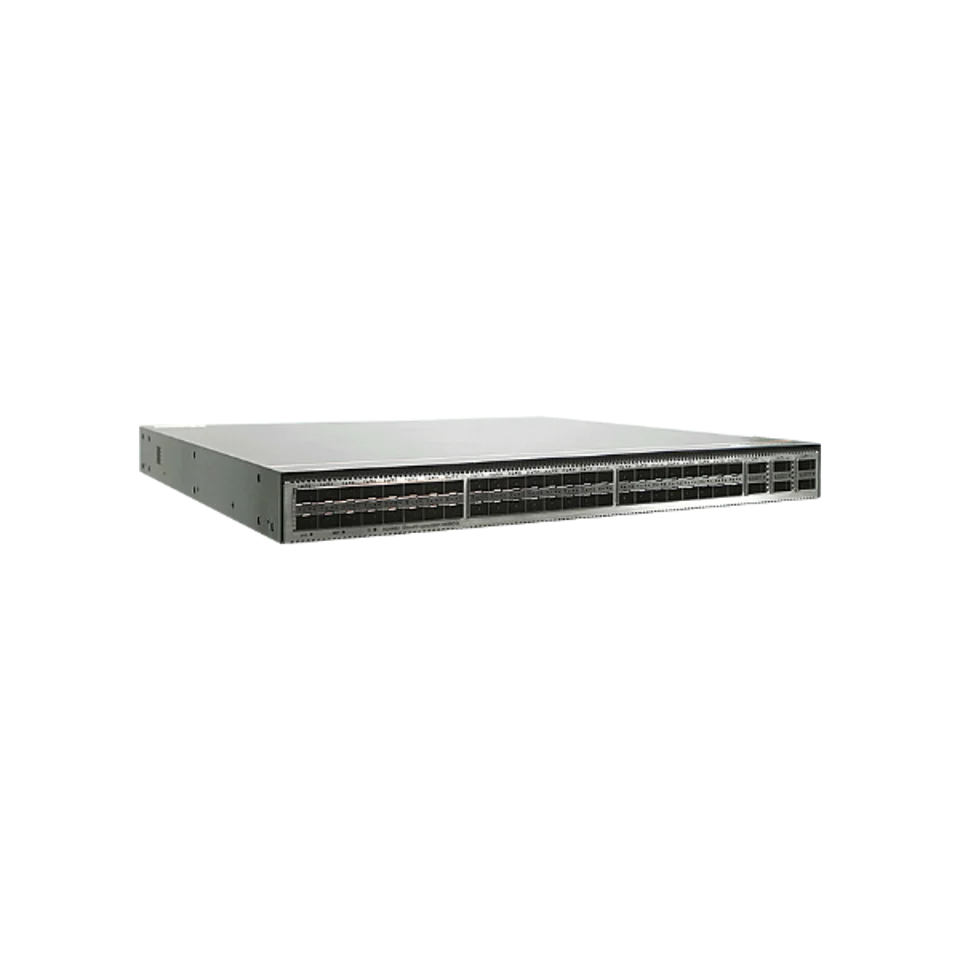

مفتاح CE6881-48S6CQ-F (48 * 10G sfp +، 6 * 100G QSFP28، 2 * مصدر طاقة تيار متردد، منفذ جانبي للمنفذ).

الحالة: لا

ضمان RMA

فريق دعم الفتاة الرمزية

دعم استشاري الخبراء

دعم الحلول، مزيد من الخصم.
7 * 24 ساعة على الإنترنت

الوصف

نظرة عامة على CE6881-48S6CQ-F

يعتبر CloudEngine 6800 مناسبًا تمامًا لكل من الطبقات الأساسية وطبقات التجميع، وهو متوافق تمامًا مع محولات السلسلة CloudEngine 16800 و12800، مما يمكّن المؤسسات من بناء شبكات قابلة للتطوير ومبسطة ومفتوحة وآمنة.

المواصفات سريعة

يوضح الجدول 1 المواصفات السريعة.

رمز المنتج CE6881-48S6CQ-F
المعالج 1.4 جيجاهرتز ، رباعي النواة
ذاكرة DRAM 4 جيجا بايت
نور فلاش 64 MB
فلاش NAND 4 جيجا بايت
متوسط ​​الوقت بين الفشل (MTBF) 45.9 سنوات
متوسط ​​وقت الإصلاح (MTTR) 1.57 ساعة
التوفر 0.9999960856
مبادلة الساخنة مدعوم بجميع وحدات الطاقة ووحدات المروحة

أجهزة الإرسال والاستقبال المدعومة

ويبين الجدول 2 النماذج الموصى بها.

الموديل الوصف
أومكسد30000 جهاز الإرسال والاستقبال البصري من هواوي OMXD30000، SFP+، 10 جيجا، وحدة متعددة الأوضاع (850 نانومتر، 0.3 كم، LC)
سفب-GE-LX-SM1310 جهاز الإرسال والاستقبال البصري، eSFP، GE، وحدة أحادية الوضع (1310 نانومتر، 10 كم، LC)
أومكسد30009 جهاز الإرسال والاستقبال، QSFP+، 1310 نانومتر، 41.25 جيجابت في الثانية، -7dBm، 2.3dBm، -11.5dBm، LC، SMF، 10
ESFP-GE-SX-MM850 جهاز الإرسال والاستقبال البصري، eSFP، GE، وحدة متعددة الأوضاع (850 نانومتر، 0.5 كم، LC)

مواصفات CE6881-48S6CQ-F

مواصفات CE6881-48S6CQ-F
العناصر الوصف
المواصفات المادية
  • الأبعاد (الارتفاع × العرض × العمق)
    • الأبعاد الأساسية (باستثناء الأجزاء البارزة من الجسم): 43.6 مم × 442.0 مم × 420.0 مم (1.72 بوصة × 17.4 بوصة × 16.5 بوصة).
    • الأبعاد القصوى (العمق هو المسافة من المنافذ الموجودة على اللوحة الأمامية إلى المقبض الموجود على اللوحة الخلفية): 43.6 مم × 442.0 مم × 446.1 مم (1.72 بوصة × 17.4 بوصة × 17.6 بوصة).
المعلمات البيئة درجة الحرارة
  • درجة حرارة التشغيل: 0 درجة مئوية إلى 40 درجة مئوية (32 درجة فهرنهايت إلى 104 درجة فهرنهايت) على ارتفاع 0-1800 م (0-5906 قدم)

NOTE:

عندما يكون الارتفاع 1800-5000 م (5096-16404 قدمًا) ، تقل درجة حرارة التشغيل الأعلى بمقدار 1 درجة مئوية (1.8 درجة فهرنهايت) في كل مرة يزيد الارتفاع بمقدار 220 مترًا (722 قدمًا).

  • درجة حرارة التخزين: -40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)
الرطوبة النسبية 5٪ RH إلى 95٪ RH ، غير تكاثف
ارتفاع أقل من 5000 م (16404 قدم)
الضوضاء (ضغط الصوت ، 27 درجة مئوية)
  • تدفق الهواء من الخلف إلى الأمام: <57 ديسيبل
  • تدفق الهواء من الأمام إلى الخلف: <58 ديسيبل
مواصفات السلطة نوع مصدر الطاقة AC / DC / HVDC
مدخلات الطاقة AC
  • نطاق جهد الدخل المقدر: 100 فولت تيار متردد إلى 240 فولت تيار متردد ، 50/60 هرتز
  • أقصى مدى لجهد الدخل: 90 فولت تيار متردد إلى 290 فولت تيار متردد ، 47 هرتز إلى 63 هرتز
مدخلات الطاقة العاصمة
  • نطاق الجهد المقنن: -48 فولت تيار مستمر إلى -60 فولت تيار مستمر
  • أقصى مدى للجهد: -38.4 فولت تيار مستمر إلى -72 فولت تيار مستمر
مدخلات طاقة تيار مستمر عالية الجهد
  • وحدة طاقة 600 واط تيار متردد و 240 فولت تيار مستمر (سلسلة PAC600S12):
    • نطاق الجهد المقدر: 240 فولت تيار مستمر
    • أقصى مدى للجهد: 190 فولت تيار مستمر إلى 290 فولت تيار مستمر
  • وحدة طاقة تيار مستمر عالية الجهد 1200 واط (سلسلة PHD1K2S12):
    • نطاق الجهد المقنن: 240 فولت تيار مستمر إلى 380 فولت تيار مستمر
    • أقصى مدى للجهد: 190 فولت تيار مستمر إلى 400 فولت تيار مستمر
تصنيف المدخلات الحالية
  • وحدة طاقة 600 واط تيار متردد و 240 فولت تيار مستمر (سلسلة PAC600S12):
    • 8 أمبير (100 فولت تيار متردد إلى 240 فولت تيار متردد)
    • 4 أمبير (240 فولت تيار مستمر)
  • وحدة طاقة 1000 واط (سلسلة PDC1000S12): 30 أمبير (-48 فولت تيار مستمر إلى -60 فولت تيار مستمر)
  • وحدة طاقة تيار مستمر عالية الجهد 1200 واط (سلسلة PHD1K2S12): 8 أ
استهلاك طاقة الهيكل الحد الأقصى لاستهلاك الطاقة 349 W
استهلاك الطاقة النموذجي
  • 194 وات (إنتاجية 100%، كابلات SFP+ عالية السرعة على 48 منفذًا وكابلات QSFP28 عالية السرعة على 6 منافذ، وحدات طاقة مزدوجة)
  • 240 واط (معدل نقل 100٪ ، وحدات بصرية قصيرة المسافة على جميع المنافذ الضوئية ، وحدات طاقة مزدوجة)
تبديد حرارة الهيكل أقصى قدر من تبديد الحرارة 1191 BTU / hr
تبديد الحرارة النموذجي
  • 662 وحدة حرارية بريطانية/ساعة (إنتاجية 100%، كابلات SFP+ عالية السرعة على 48 منفذًا وكابلات QSFP28 عالية السرعة على 6 منافذ، وحدات طاقة مزدوجة)
  • 819 وحدة حرارية بريطانية / ساعة (معدل نقل 100٪ ، وحدات بصرية قصيرة المسافة على جميع المنافذ الضوئية ، وحدات طاقة مزدوجة)
حماية الطفرة وحدة الطاقة:

  • التيار المتردد: 6 كيلو فولت في الوضع العام و 6 كيلو فولت في الوضع التفاضلي
  • التيار المستمر: 4 كيلو فولت في الوضع العام و 2 كيلو فولت في الوضع التفاضلي
  • HVDC: 4 كيلو فولت في الوضع المشترك و 2 كيلو فولت في الوضع التفاضلي
تبديد الحرارة وضع تبديد الحرارة تبريد الهواء
تدفق الهواء من الأمام إلى الخلف أو من الخلف إلى الأمام ، حسب وحدات المروحة ووحدات الطاقة
المصداقية والتواجد وحدة الطاقة الاحتياطية 1 + 1 النسخ الاحتياطي
وحدة المروحة الاحتياطية يدعم الجهاز أربع وحدات مروحة قابلة للتوصيل تعمل في وضع الاستعداد الساخن. يمكن أن يعمل النظام بشكل صحيح لفترة قصيرة بعد فشل وحدة مروحة واحدة. يُنصح باستبدال وحدة المروحة المعيبة على الفور.
مبادلة الساخنة مدعوم بجميع وحدات الطاقة ووحدات المروحة
متوسط ​​الوقت بين الفشل (MTBF) 45.9 سنوات
متوسط ​​وقت الإصلاح (MTTR) 1.57 ساعة
التوفر 0.9999960856
المواصفات الفنية المعالج 1.4 جيجاهرتز ، رباعي النواة
ذاكرة DRAM 4 جيجا بايت
نور فلاش 64 MB
فلاش NAND 4 جيجا بايت
كومة منفذ خدمة يدعم وظيفة التراص منافذ بصرية 10 جيجاهرتز ومنافذ بصرية 100 جيجاهرتز
الشهادات
  • الامتثال لمعايير السلامة
  • الامتثال لمعايير EMC
  • الامتثال للمعايير البيئية
