محول Cisco Nexus 9336C-FX2-E (الشكل 1) هو محول 1RU يدعم 7.2 تيرابت في الثانية من عرض النطاق الترددي وأكثر من 2.4 مليار حزمة في الثانية (bpps). يمكن تهيئته للعمل مع منافذ إيثرنت 1G، أو 10G، أو 25G، أو 40G، أو 50G، أو 100G، أو منافذ القنوات الليفية 16G أو 32G، مما يوفر خيارات مرنة في عامل شكل مضغوط. يتم دعم تكوينات الاختراق على كافة المنافذ

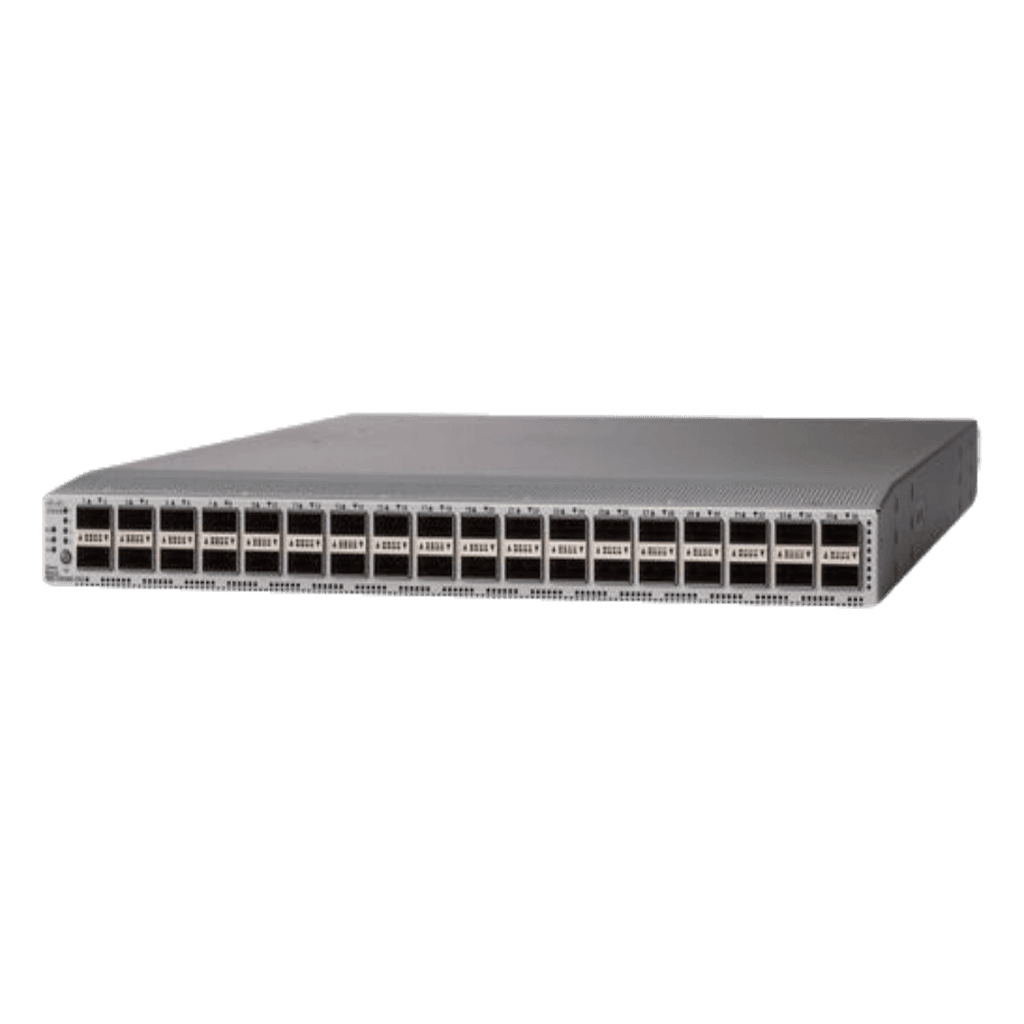

الشكل 1. محول Cisco Nexus 9336C-FX2-E
الميزات والفوائد
المرونة المعمارية:
دعم رائد في الصناعة لـ Cisco ACI™، وهو أحد حلول الشبكات المعرفة بالبرمجيات.
تعتمد أقمشة VXLAN EVPN على المعايير، بما في ذلك الدعم الهرمي متعدد المواقع.
بنيات BGP ثلاثية الطبقات لأنسجة شبكة IPv6 الأفقية وغير المحظورة على نطاق الويب.
توجيه القطاع لإعادة توجيه حزم MPLS وهندسة المرور بدون RSVP-TE.
دعم شامل للبروتوكول لتوجيه البث الأحادي والبث المتعدد من الطبقة الثالثة (BGP وOSPF وEIGRP وRIPv3 وPIM-SM وSSM وMSDP).
قابلية برمجة واسعة النطاق:
أتمتة اليوم صفر مع تشغيل التشغيل التلقائي.
التكامل مع أدوات إدارة التكوين الرائدة (Ansible، Chef، Puppet، SALT).
دعم YANG الأصلي ونموذج OpenConfig المتوافق مع معايير الصناعة عبر RESTCONF/NETCONF.
واجهات برمجة التطبيقات الشاملة لجميع وظائف واجهة سطر الأوامر للمحول (RPC المستندة إلى JSON عبر HTTP/HTTPs).
قابلية التوسع العالية والمرونة والأمان:
تدعم جداول إعادة التوجيه المرنة في طرازات FX2 ما يصل إلى مليون إدخال مشترك. يمكن تحقيق قوالب ACL المخصصة من خلال الاستخدام المرن لمساحة TCAM.
يتم دعم IEEE 802.1ae MAC Security (MACsec) على جميع منافذ طرازات 9300-FX2 بسرعات أكبر من أو تساوي 1 جيجابت في الثانية. يتيح ذلك تشفير حركة المرور في الطبقة المادية، مما يعزز أمان الخادم والأوراق الحدودية والاتصال من الورقة إلى العمود الفقري.
إدارة المخزن المؤقت الذكي:
تتميز المنصة بإدارة Cisco الذكية والمبتكرة للمخزن المؤقت، والتي تميز بين تدفقات الفئران والأفيال أثناء ازدحام الارتباط.
تشمل الوظائف الرئيسية ما يلي:
الإسقاط العادل التقريبي (AFD) باستخدام مصيدة الفيل (ETRAP): تضمن AFD التوزيع العادل لعرض النطاق الترددي لتدفقات الفئران عن طريق إعفائها من خوارزمية الإسقاط، مما يمنع المجاعة من خلال تدفقات الأفيال ذات النطاق الترددي المكثف. يحدد ETRAP تدفقات الأفيال بناءً على عدد البايتات.
تحديد أولويات الحزم الديناميكية (DPP): يفصل تدفقات الفئران والأفيال في قوائم انتظار مختلفة، مما يسمح بتخصيص المخزن المؤقت المستقل. يمكن أن تحظى تدفقات الفئران، الحساسة للازدحام وزمن الوصول، بالأولوية، بينما تستخدم تدفقات الأفيال عرض النطاق الترددي الكامل للرابط.
دعم RDMA عبر شبكة إيثرنت المتقاربة (RoCE).:
النقل بدون فقدان البيانات باستخدام بروتوكولات DCB:
يمنع التحكم في التدفق على أساس الأولوية (PFC) حالات السقوط ويدير إطارات الإيقاف المؤقت لكل فئة أولوية.
يحتفظ اختيار الإرسال المحسن (ETS) بعرض النطاق الترددي بناءً على الأولوية في التنافس على الشبكة.
يقوم بروتوكول تبادل تجسير مركز البيانات (DCBX) بتبادل معلومات الأولوية وعرض النطاق الترددي.
يقوم إشعار الازدحام الصريح (ECN) بوضع علامة على الحزم المزدحمة دون انقطاع حركة المرور.
قناة المنفذ الافتراضي (vPC) لتعدد المسارات من الطبقة الثانية.
توجيه متعدد المسارات (ECMP) متساوي التكلفة بـ 64 اتجاهًا لتحقيق المرونة والسعة.
وحدات PSU ومراوح قابلة للتبديل السريع مع تكرار N+1.
برنامج Cisco NX-OS: مصمم خصيصًا لهذا الغرض باستخدام ابتكارات مثبتة
صورة ثنائية موحدة: صورة ثنائية واحدة تدعم جميع المحولات في سلسلة Cisco Nexus 9000، مما يبسط إدارة الصور. يخصص التصميم المعياري عملية لكل بروتوكول توجيه، مما يؤدي إلى عزل الأخطاء وتعزيز التوفر. يمكن إعادة تشغيل العمليات دون فقدان الحالة في حالة الفشل. يدعم النظام التصحيح الساخن والبارد والتشخيص عبر الإنترنت.
مدير شبكة مركز البيانات (DCNM): يدير هذا النظام الأساسي جميع عمليات النشر التي تدعم NX-OS، بما في ذلك بنيات النسيج الجديدة، وIP Fabric للوسائط، وشبكات التخزين في مراكز البيانات التي تعمل بنظام Cisco Nexus. فهو يعمل على تسريع عملية التزويد من أيام إلى دقائق وتبسيط عمليات النشر من اليوم صفر فصاعدًا. تعمل DCNM على تقليل دورات استكشاف الأخطاء وإصلاحها من خلال الرؤية الرسومية للهيكل ونسيج الشبكة والبنية التحتية. فهو يزيل أخطاء التكوين ويقوم بأتمتة التغييرات الجارية باستخدام نماذج النشر النموذجية وتنبيهات الامتثال من خلال المعالجة التلقائية. فهو يوفر ملخصات صحية في الوقت الفعلي للنسيج والأجهزة والهيكل، والرؤية المرتبطة للنسيج (الطبقة التحتية، والتراكب، ونقاط النهاية الافتراضية والمادية)، بما في ذلك التصور الحسابي باستخدام VMware.
مراقبة حركة مرور الشبكة: يقوم Cisco Nexus Data Broker بإنشاء نقاط وصول اختبارية للشبكة (TAPs) بسيطة وقابلة للتطوير وفعالة من حيث التكلفة ومحلل المنافذ المحولة من Cisco (SPAN) لمراقبة وتحليل حركة مرور الشبكة.
دعم النظام الأساسي لتحليلات Cisco Tetration
بيانات القياس عن بعد: تقوم محولات Nexus 9300 Series بتصدير بيانات القياس عن بعد كل 100 مللي ثانية افتراضيًا من الدائرة المتكاملة الخاصة بالتطبيقات (ASIC) الخاصة بالمحول. هذا يتضمن:
معلومات التدفق: تفاصيل حول نقاط النهاية والبروتوكولات والمنافذ ووقت بدء التدفق والمدة.
التباين بين الحزم: يلتقط الاختلافات داخل التدفق، مثل علامات TTL وIP وTCP وطول الحمولة وما إلى ذلك.
تفاصيل السياق: مشتقة خارج رأس الحزمة، بما في ذلك استخدام المخزن المؤقت، وإسقاط الحزمة داخل التدفق، والارتباط بنقاط نهاية النفق.
منصة Cisco Tetration Analytics: تستهلك هذه المنصة بيانات القياس عن بعد وتستخدم التعلم الآلي غير الخاضع للرقابة وتحليل السلوك لتوفير رؤية شاملة وفي الوقت الفعلي عبر مركز البيانات الخاص بك. فهو يوفر رؤى وتفاعلات عميقة للتطبيقات، مما يتيح عمليات مبسطة، ونموذج الثقة المعدومة، وترحيل التطبيقات إلى أي بنية تحتية قابلة للبرمجة. لمزيد من المعلومات، قم بزيارة Cisco Tetration.
محرك ضمان الشبكة من Cisco (NAE)
التحقق المستمر: تضمن Cisco NAE باستمرار أن البنية التحتية للشبكة تعمل وفقًا لهدف السياسة. ويستخدم نماذج رياضية للتفكير في مستويات السياسة والتكوين والحالة الديناميكية نيابة عن المشغل.
تحديد المشكلة وحلها: يمكن لـ NAE تحديد مشكلات الشبكة بدقة، وتحديد التطبيقات المتأثرة أو قطاعات الشبكة، وتحديد السبب الجذري، واقتراح الإصلاحات.
العمليات الاستباقية: من خلال تحويل عمليات اليوم الثاني من رد الفعل إلى استباقي، تساعد NAE في منع انقطاع الخدمة من خلال التنبؤ بتأثير التغييرات. فهو يقلل من حوادث تكنولوجيا المعلومات المتعلقة بالشبكة ويقلل متوسط الوقت اللازم للإصلاح بنسبة تصل إلى 2%، كل ذلك دون استخدام حزم البيانات.
الأمان والامتثال: تضمن NAE أيضًا أمان الشبكة والامتثال للتجزئة.
