مفتاح Nexus 93600CD للعمود الفقري والأوراق مع 28p 100/40G QSFP28 و8p 400/100G QSFP-DD
الحالة: لا
ضمان RMA
دعم استشاري الخبراء
الوصف
باختصار المنتج

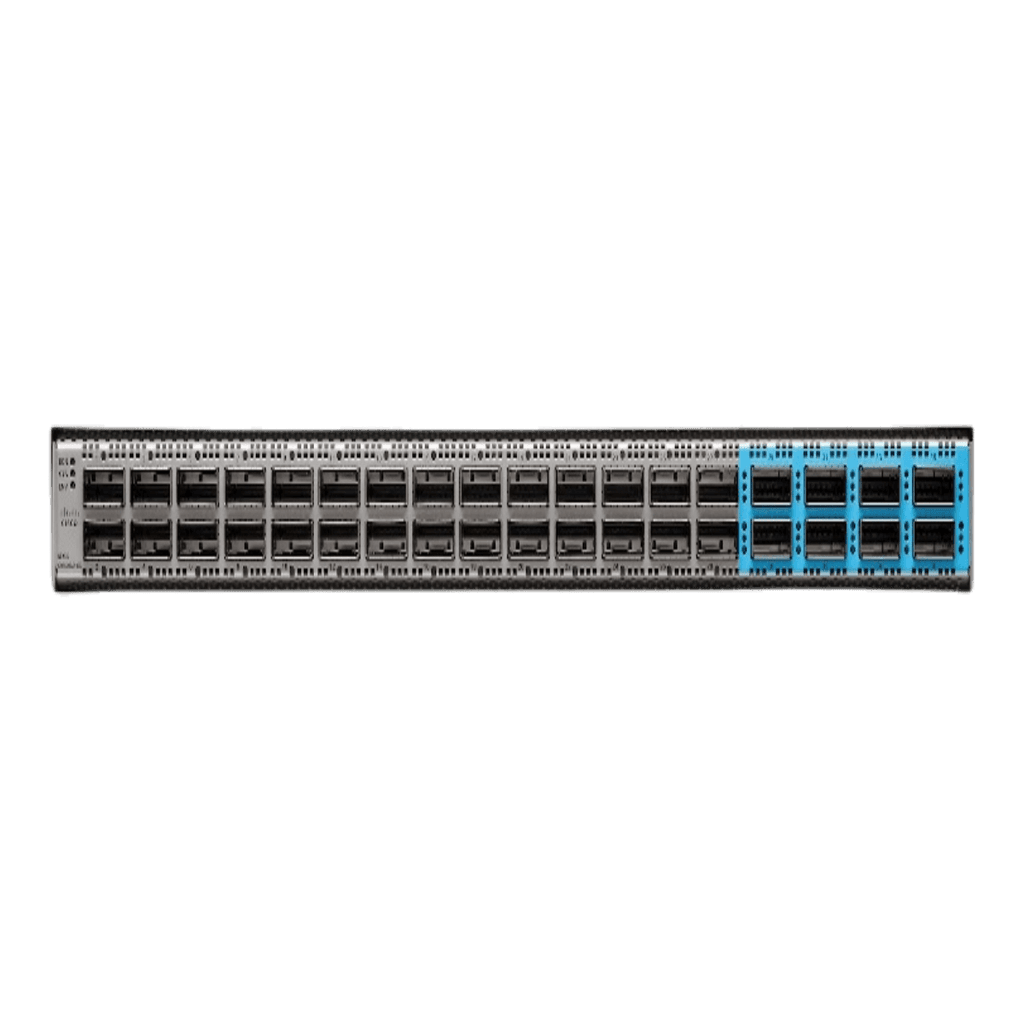

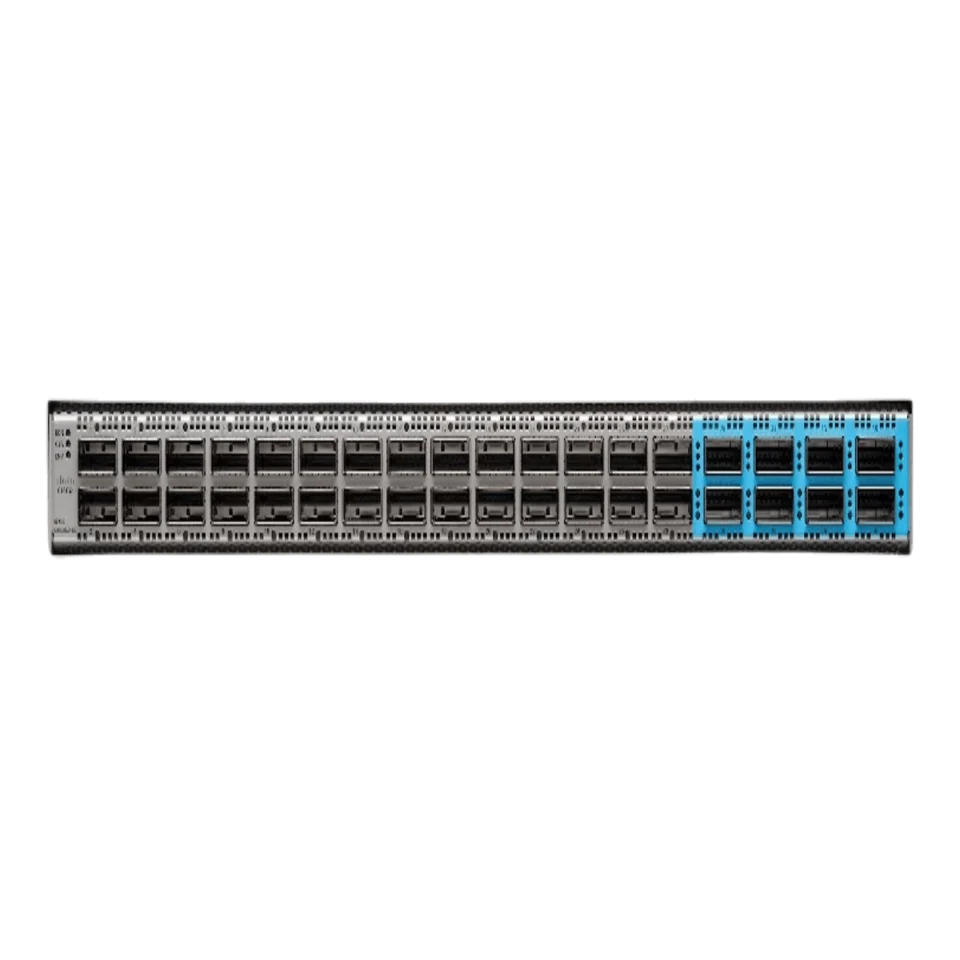

محول Cisco Nexus 93600CD-GX هو محول 1RU مع 28 منفذًا ثابتًا 40/100G QSFP-28 و8 منافذ ثابتة 10/25/40/50/100/200/400G QSFP-DD. إنه مصمم لمراكز البيانات عالية الكثافة وشبكات المؤسسات والبنية التحتية السحابية.
مواصفات المنتج
الجدول 1: مواصفات N9k-C93600CD-GX
| المواصفات الخاصه | N9K-C93600CD-GX |
|---|---|
| الموانئ | - 28 منفذ QSFP100 بسرعة 40/28 جيجابت في الثانية و8 منافذ QSFP-DD بسرعة 400/100 جيجابت في الثانية |
| السرعات المدعومة | 10 جرام ، 25 جرام ، 40 جرام ، 50 جرام ، 100 جرام ، 200 جرام ، 400 جرام |
| دعم الاختراق | - المنافذ 1-24: 2x50G، 4x10G، 4x25G على المنافذ الفردية (حتى المنافذ التي تم تطهيرها)
– المنافذ 25-28: 2x50G، 4x10G، 4x25G - المنافذ 29-36: 2x50G، 4x10G، 4x25G، 4x100G على الوصلات الهابطة المحولة |
| وحدة المعالجة المركزية: | شنومك النوى |
| نظام الذاكرة | 32 جيجا بايت |
| محرك SSD | 128 جيجا بايت |
| المخزن المؤقت للنظام | 80 MB |
| منافذ الإدارة | 2 منفذ: 1 RJ-45، 1 SFP |
| موانئ USB | 1 |
| المنافذ التسلسلية RS-232 | 1 |
| محول الطاقة Power Supply | – 1100 واط تيار متردد – 1100 واط تيار مستمر – 1100 واط HVAC/HVDC |
| الطاقة النموذجية (التيار المتردد) | 586W |
| الطاقة القصوى (تيار متردد) | 1071W |
| جهد الإدخال (التيار المتردد) | شنومكس إلى شنومكسف |
| جهد الدخل (تيار متردد عالي الجهد [HVAC]) | شنومكس إلى شنومكسف |
| جهد الإدخال (تيار مستمر) | -40 إلى -72 فولت |
| جهد الإدخال (الجهد العالي DC [HVDC]) | -240 إلى -380 فولت |
| التردد (AC) | 50 إلى 60 هرتز |
| مراوح | 5+1 التكرار |
| تدفق الهواء | المدخول والعادم من جانب المنفذ |
| الأبعاد المادية (ارتفاع × عرض × عمق) | 1.72 × 17.37 × 25.5 بوصة (4.37 × 44.13 × 64.8 سم) |
| الصوتيات | – 73.2 ديسيبل عند سرعة المروحة 50% – 81.8 ديسيبل عند سرعة المروحة 70% – 88.8 ديسيبل عند سرعة المروحة 100% |
| بنفايات الامتثال | نعم |
| متوسط الوقت بين الفشل (MTBF) | 295,515 ساعة |
| الحد الأدنى لصورة ACI | أسي-N9KDK9-14.2(2e) |
| الحد الأدنى لصورة NX-OS | نكسوس-9.3.3 |
الجدول 2: مواصفات الأداء وقابلية التوسع
|
العناصر |
محولات سلسلة Cisco Nexus 9300-GX |
|
الحد الأقصى لعدد مسارات IPv4 الأطول بادئة (LPM). |
896,000 |
|
الحد الأقصى لعدد إدخالات مضيف IPv4 |
896,000 |
|
الحد الأقصى لعدد مسارات IPv6 الأطول بادئة (LPM). |
448,000 |
|
الحد الأقصى لعدد إدخالات مضيف IPv6 |
896,000 |
|
الحد الأقصى لعدد إدخالات عنوان MAC |
256,000 |
|
الحد الأقصى لعدد مسارات البث المتعدد |
32,000 |
|
عدد مجموعات التطفل على بروتوكول إدارة مجموعة الإنترنت (IGMP). |
الشحن: 8000 الحد الأقصى: 32,000 |
|
الحد الأقصى لعدد إدخالات قائمة التحكم بالوصول (ACL). |
لكل شريحة من محرك إعادة التوجيه: ● 5000 مدخل
● مخرج 2000
● الحد الأقصى: 20,000 مدخل، 8000 خروج
|
|
الحد الأقصى لعدد شبكات VLAN |
4096 |
|
عدد مثيلات التوجيه والتوجيه الظاهري (VRF). |
الشحن: 1000 الحد الأقصى: 16,000 |
|
الحد الأقصى لعدد مسارات ECMP |
64 |
|
الحد الأقصى لعدد قنوات المنفذ |
512 |
|
الحد الأقصى لعدد الروابط في قناة المنفذ |
32 |
|
عدد جلسات SPAN النشطة |
4 |
|
الحد الأقصى لعدد شبكات VLAN في مثيلات الشجرة الممتدة السريعة لكل شبكة VLAN (RPVST). |
3967 |
|
الحد الأقصى لعدد مجموعات بروتوكول التوجيه السريع (HSRP). |
490 |
|
الحد الأقصى لعدد مثيلات الشجرة الممتدة (MST). |
64 |
|
حجم جدول التدفق المستخدم لمنصة Cisco Tetration Analytics |
64,000 |
|
عدد إدخالات ترجمة عنوان الشبكة (NAT). |
1023 |
الجدول 3 الوزن
| مكون | الوزن |
|---|---|
| Cisco Nexus 93600D-GX (بدون مصادر طاقة أو مراوح) | 28 رطل (12.7 كجم) |
| 2000 واط التيار المتردد | 2.2 رطل (1 كجم) |
| 2000W DC امدادات الطاقة | 2.2 رطل (1 كجم) |
| مصدر طاقة 2000 واط HVAC/HVDC | 2.42 رطل (1.1 كجم) |
| 1100 واط التيار المتردد | 2.42 رطل (1.1 كجم) |
| 1100W DC امدادات الطاقة | 2.45 رطل (1.11 كجم) |
| مصدر طاقة 1100 واط HVAC/HVDC | 2.46 رطل (1.12 كجم) |
| علبة المروحة: NXA-FAN-35CFM-PE أو NXA-FAN-35CFM-PI | 0.25 رطل (0.1 كجم) |
| علبة المروحة: NXA-FAN-160CFM2PI أو NXA-FAN-160CFM2PE | 1.3 رطل (0.59 كجم) |
الجدول 4: طلب المعلومات
|
رقم القطعة |
الوصف |
|
أجهزة التبخير |
|
|
N9K-C93600CD-GX |
مفتاح Nexus 93600CD للعمود الفقري والأوراق مع 28p 100/40G QSFP28 و8p 400/100G QSFP-DD |
|
خيارات المروحة |
|
|
NXA-FAN-35CFM-PI |
مروحة Nexus، Nexus 2000، 3000، 9000، مروحة واحدة، 35CFM، تدفق هواء من جانب المنفذ |
|
NXA-FAN-35CFM-PE |
مروحة Nexus، Nexus 2000، 3000، 9000، مروحة واحدة، 35CFM، تدفق هواء العادم من جانب المنفذ |
|
خيارات امدادات الطاقة |
|
|
NXA-PAC-1100W-PI2 |
Nexus AC 1100W PSU Spare - مدخل جانب المنفذ |
|
NXA-PAC-1100W-PE2 |
Nexus AC 1100W PSU Spare - عادم جانب المنفذ |
|
NXA-PDC-1100W-PI |
Nexus 1100W Platinum DC PS، مدخل جانبي للمنفذ |
|
NXA-PDC-1100W-PE |
جهاز Nexus 1100W Platinum DC PS، عادم من جانب المنفذ |
|
NXA-PHV-1100W-PI |
Nexus 1100W Platinum HV-AC-DC PS، مدخل جانبي للمنفذ |
|
NXA-PHV-1100W-PE |
Nexus 1100W Platinum HV-AC-DC PS، منفذ عادم جانبي |
|
الاكسسوارات |
|
|
NXK-ACC-KIT-1RU |
مجموعة الملحقات الثابتة لجهاز Nexus 9000 |
