ثماني فتحات للخدمة، وبطاقات خط 100GE/400GE
الحالة: لا
ضمان RMA
دعم استشاري الخبراء
الوصف
التكيف مع الوحدات الضوئية 400GE ZR/ZR+، وما يصل إلى 288 x 400GE و1152 x 100GE من منافذ معدل الخط، والتطور السلس إلى 800GE
-
بطاقات خط 100GE و400GE، وما يصل إلى 288 x 400GE و1152 x 100GE منافذ معدل الخط
-
الاتصال على أقصى مسافة 120 كم وسهولة DCI
-
التكرار على مستوى الأجهزة، مما يضمن تقديم خدمات بدون توقف واستقرار شبكة مركز البيانات
-
تشفير ونقل بيانات MACsec، مما يوفر حماية فعالة لأمن بيانات الخدمة
-
تصميم تكنولوجي مبتكر وتبديد فعال للحرارة، مع توفير أكثر من 50,000 كيلووات في الساعة لكل جهاز كل عام
-
مراقبة الشبكة القائمة على القياس عن بعد والتشغيل والصيانة الآلية، مما يجعل الإدارة بسيطة وفعالة
الأجهزة المواصفات

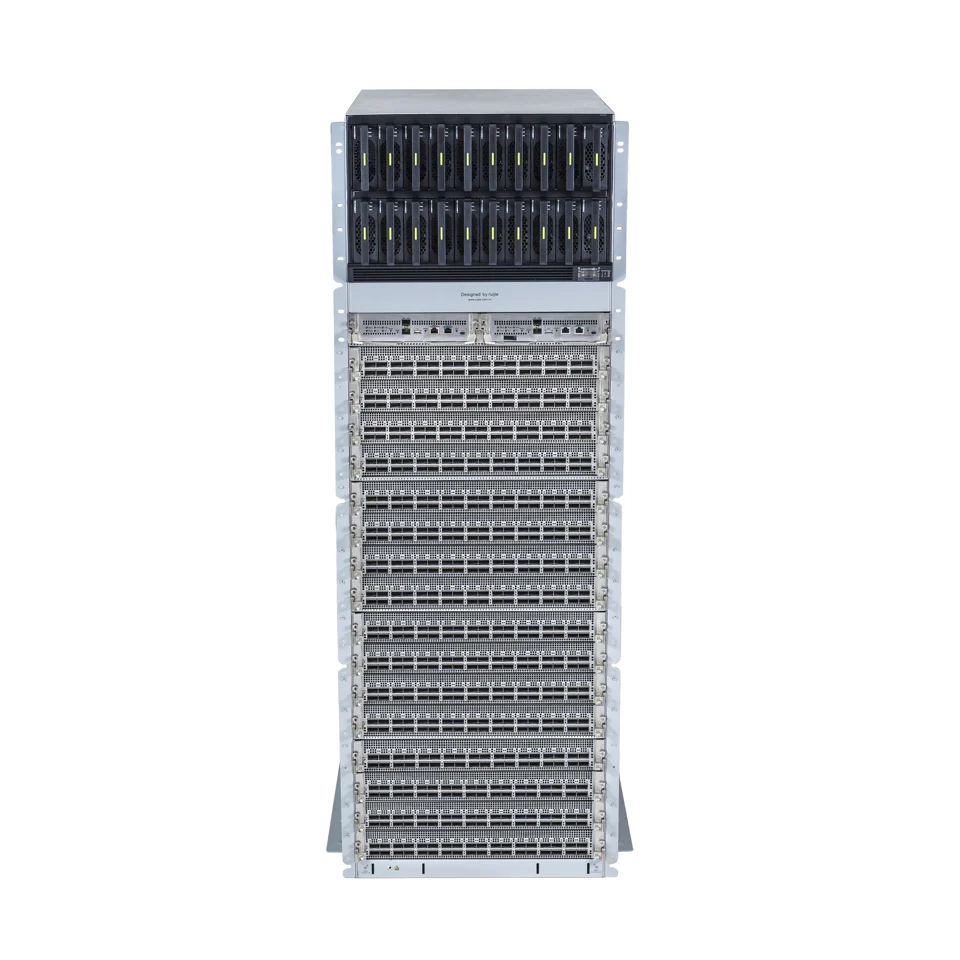

| الأجهزة المواصفات | RG-N18018-X |
| فتحات الوحدة النمطية | 18 (2 لوحدات المشرف) |
| تبديل فتحات وحدة النسيج | 6 |
| وحدة المروحة | ثلاث فتحات لوحدة المروحة |
| وحدة الطاقة | ستة عشر فتحة لوحدة الطاقة |
| سعة تحويل | 307.2 تيرابايت |
| معدل إعادة توجيه الحزمة | 69,120 Mpps |
| عازلة كبيرة | تصميم مخزن مؤقت موزع كبير جدًا ومخزن مؤقت يبلغ 200 مللي ثانية لكل منفذ لمنع فقدان الحزمة في حركة المرور المتلاحقة |
| الأبعاد (العرض × العمق × الارتفاع) |
442 مم × 1017 مم × 934.5 مم، 21 رو |
| الوزن | 120.88 كجم (بما في ذلك المروحة) |
| مزود الطاقة | RG-PA2700I:
التيار المتردد: 90 فولت تيار متردد إلى 290 فولت تيار متردد الجهد العالي المستمر: 192 فولت تيار مستمر إلى 288 فولت تيار مستمر |
| نوع التهوية | تهوية من الأمام إلى الخلف |
| الحد الأقصى لاستهلاك الطاقة | 19000 W |
| MTBF | ≥ 200,000 ساعة |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 40 درجة مئوية (32 درجة فهرنهايت إلى 104 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت) |
| رطوبة العملية | 10٪ إلى 90٪ RH (بدون تكاثف) |
| الرطوبة التخزين | 5٪ إلى 95٪ RH (بدون تكاثف) |
| ارتفاع العمل | – من 500 م إلى 5000 م فوق سطح الأرض |
مواصفات البرمجيات
| تطبيقات الكمبيوتر المواصفات | RG-N18018-X |
| جهاز ظاهرية | وحدة التبديل الافتراضية 3.0 |
| مميزات مركز البيانات | جسر VXLAN
بوابة VXLAN BGP-EVN VXLAN رسم الخرائط VXLAN IPv6 VXLAN عبر IPv4 م-لاج |
| SDN | التدفق المفتوح 1.3. |
| تحليل حركة المرور | تدفق
IPFIX NetFlow |
| ميزات L2 | إطار الجامبو
IEEE 802.3ad (تجميع الارتباط الثابت، LACP، تجميع الارتباط عبر البطاقات، تجميع الارتباط عبر الأجهزة) إيي 802.1Q إس تي بي، آر إس تي بي، إم إس تي بي GVRP تشينك إل دي بي عناوين MAC الثابتة، وتصفية العناوين، والحد من عدد عناوين MAC |
| ميزات IPv4 | التوجيه الثابت وRIP وOSPF وIS-IS وBGP4
VRRP ECMP التوجيه القائم على السياسة |
| ميزات IPv6 | التوجيه الثابت، OSPFv3، BGP4+، IS-ISv6، وMLDv1/v2
VRRPv3 ECMP التوجيه القائم على السياسة Pingv6، Telnetv6، FTPv6، TFTPv6، DNSv6، ICMPv6 |
| الإرسال المتعدد | IGMP v1 / v2 / v3
استطلاع IGMP وكيل IGMP ملدv1، ملدف2 التوجيه الثابت للبث المتعدد إجازة سريعة |
| دوري أبطال آسيا | قوائم ACL القياسية والموسعة وعلى مستوى الخبراء
قوائم ACL العالمية الدخول/الخروج ACLs قوائم IPv6 ACL |
| جودة الخدمة | تعيين أولويات IEEE 802.1p وDSCP وToS وضع العلامات/الملاحظات ذات الأولوية آليات جدولة قائمة الانتظار المتعددة، بما في ذلك SP وWRR وDRR وSP+WRR وSP+DRR آليات تجنب الازدحام مثل الحد الأقصى للمعدل المستند إلى RED وWREDPort |
| الموثوقية | وحدات نسيج التبديل المستقلة ومحركات الإشراف المستقلة لتنفيذ فصل شامل لمستوى التوجيه عن مستوى التحكم
1+1 تكرار لوحدات المشرف تكرار N+1 لوحدات نسيج التبديل تكرار N+M لوحدات إمداد الطاقة ووحدات المروحة تصميم خالي من الطائرة المتوسطة لتجنب نقطة واحدة من الفشل التبديل السريع للمكونات الترقيع الساخن حارس BPDU/حارس الحلقة/واقي الجذر القضية NSR DLDP FRR العزلة الأمنية للتجزئة الدقيقة GR لـ OSPF/IS-IS/BGP BFD لـ VRRP/OSPF/BGP4/ISIS/ISISv6/التوجيه الثابت |
| الأمان | سياسة حماية أساس الشبكة (NFPP) وسياسة حماية وحدة المعالجة المركزية (CPP) لمنع هجمات حزم البروتوكول
الوقاية من هجمات DDoS وARP وICMP DAI وأمن المنافذ وحارس مصدر IP والمنافذ المحمية uRPF مصادقة تسجيل دخول مستخدم RADIUS وTACACS، وأمن كلمة المرور، وإدارة المستخدم الهرمية، وحماية كلمة المرور تقييد عنوان IP المصدر وظيفة عدم إرسال حزم البث المتعدد غير المعروفة إلى وحدة المعالجة المركزية قمع البث المتعدد غير المعروف، والبث غير المعروف، وحزم البث المتعدد غير المعروفة يوفر SSHv2 قنوات أمان مشفرة لتسجيل دخول المستخدم ITU-T Y.1731 الوقاية ضد ترفرف عنوان MAC مصادقة النص العادي والنص المشفر MD5 لحزم OSPF وRIPv2 وBGP4 |
| الإدارة | تكوين وحدة التحكم/مودم AUX/Telnet/SSH2.0 CLI
FTP، TFTP، Xmodem، وSFTP سنمب V1/V2c/V3 NETCONF ريمون ساعة NTP إنذار الخطأ والاسترداد التلقائي تسجيل تشغيل النظام تحليل حركة المرور التزويد بدون لمس (ZTP) خدمة شبكة موثوقة (RNS)، والتي تستكشف خدمات محددة يقدمها الجهاز النظير لمراقبة مدى توفر الخدمة القياس عن بعد مراقبة حالة المخزن المؤقت وتحديد حركة المرور الصغيرة انعكاس المنفذ، وانعكاس حركة المرور، وERSPAN تدعم المنافذ الفعلية الموجودة على جميع بطاقات الخط وضع التوجيه ويمكن تكوين عناوين IP بشكل مستقل. مراقبة وحدات المروحة ووحدات إمداد الطاقة |
السلامة والامتثال التنظيمي
| المواصفات الخاصه | RG-N18018-X |
| سلامة | ● غيغابايت 4943.1 |
| التوافق الكهرومغناطيسي (EMC) | ● VCCI-CLSPR 32
● جيجابايت/T 9254.1 |
| البيئة | ● 2011/65/الاتحاد الأوروبي إن 50581
● 2012/19/الاتحاد الأوروبي إن 50419 ● (EC) رقم 1907/2006 ● جيجابايت/T 26572 |
*للحصول على مزيد من المعلومات التنظيمية والموافقات التنظيمية الخاصة بكل بلد، اتصل بوكالة المبيعات المحلية لديك.
معلومات الطلب
تبديل الشاسيه ومحركات المشرف
| الموديل | الوصف |
| RG-N18018-X | هيكل ذو 18 فتحة (بدون وحدة الطاقة)، مزود بمراوح |
| RG-N18010-X | هيكل ذو 10 فتحة (بدون وحدة الطاقة)، مزود بمراوح |
| RG-N18006-X | هيكل ذو 6 فتحة (بدون وحدة الطاقة)، مزود بمراوح |
| M18000X-سم | وحدة المشرف على RG-N18010-X وRG-N18018-X. يتم استخدامه مع وحدات نسيج التبديل من النوع C وبطاقات CB. |
| M18000X-CM II | وحدة المشرف من الجيل الثاني من RG-N2-X وRG-N18000-X. يتم استخدامه مع وحدات نسيج التبديل من النوع C وبطاقات CB. |
| M18006X-CM II | وحدة المشرف من الجيل الثاني من RG-N2-X. يتم استخدامه مع وحدات نسيج التبديل من النوع C وبطاقات CB. |
| M18000X-CM X | وحدة المشرف على RG-N18000-X وRG-N18018-X. يتم استخدامه مع وحدات نسيج التبديل من النوع E وبطاقات CE. |
وحدات الطاقة
| الموديل | لتشفير |
| RG-PA2700I | وحدة الطاقة من سلسلة RG-N18000-X (متوفرة للتكرار، تيار متردد، 2700 واط، 16 أمبير) |
| RG-PA3000I-F | وحدة الطاقة من سلسلة RG-N18000-X (متوفرة للتكرار، تيار متردد، 3000 واط، 16 أمبير) |
تبديل وحدات النسيج
| الموديل | الوصف |
| M18018X-FE-C II | وحدة نسيج التبديل من النوع C II من RG-N18018-X |
| M18018X-FE-C V | وحدة نسيج التبديل من النوع C V من RG-N18018-X |
| M18010X-FE-C أنا | وحدة نسيج التبديل من النوع C I من RG-N18010-X |
| M18010X-FE-C II | وحدة نسيج التبديل من النوع C II من RG-N18010-X |
| M18006X-FE-C أنا | وحدة نسيج التبديل من النوع C I من RG-N18006-X |
| M18010X-FE-E II | وحدة نسيج التبديل من النوع E II من RG-N18010-X |
| M18018X-FE-E IV | وحدة نسيج التبديل من النوع E IV من RG-N18018-X |
بطاقات الخط
| الموديل | الوصف |
| M18000X-36QXS-CB | بطاقة CB، توفر منافذ بصرية 36 × 40GE (QSFP+) |
| M18000X-36CQ-CB | بطاقة CB، توفر منافذ بصرية 36 × 100GE (QSFP28) |
| M18000X-18CQ-CB | بطاقة CB، توفر منافذ بصرية 18 × 100GE (QSFP28) |
| M18000X-18QXS18CQ-CB | بطاقة CB، توفر 18 × 40 منفذًا بصريًا (QSFP+) ومنافذ إيثرنت ضوئية 18 × 100 جيجا (QSFP28) |
| M18000X-12QXS12CQ-CB | بطاقة CB، توفر 12 × 40 منفذًا بصريًا (QSFP+) ومنافذ إيثرنت ضوئية 12 × 100 جيجا (QSFP28) |
| M18000X-6QXS6CQ-CB | بطاقة CB، توفر 6 × 40 منفذًا بصريًا (QSFP+) ومنافذ إيثرنت ضوئية 6 × 100 جيجا (QSFP28) |
| M18000X-48XS2CQ-CB | بطاقة CB، توفر 48 × 10 منافذ بصرية GE (SFP+) و2 × 100 جيجا منافذ إيثرنت ضوئية (QSFP28) |
| M18000X-48XT2CQ-CB | بطاقة CB، توفر 48 × 10 منافذ كهربائية GE (RJ45) و2 × 100 جيجا منافذ إيثرنت الضوئية (QSFP28) |
| M18000X-48CQ-CE | بطاقة CE، توفر منافذ بصرية 48 × 100GE (QSFP28)، تُستخدم مع وحدات نسيج التبديل من النوع E |
| M18000X-48DC-CE | بطاقة CE، توفر منافذ بصرية 48 × 200GE (QSFP56)، تُستخدم مع وحدات نسيج التبديل من النوع E |
الوحدات الضوئية من سلسلة 100GBASE
| الموديل | الوصف |
| 100G-QSFP-SR-MM850 | وحدة 100G SR، عامل الشكل QSFP28، MPO، 850 نانومتر، 100 متر (328.08 قدمًا) فوق MMF |
| 100G-QSFP-LR4-SM1310 | وحدة 100G LR4، عامل الشكل QSFP28، دوبلكس LC، 1310 نانومتر، 10 كم (32,808.40 قدمًا) عبر SMF |
| 100G-QSFP-iLR4-SM1310 | وحدة 100G iLR4، عامل الشكل QSFP28، دوبلكس LC، 1310 نانومتر، 2 كم (6,561.68 قدمًا) عبر SMF |
| 100G-QSFP-ER4-SM1310 | وحدة 100G ER4، عامل الشكل QSFP28، دوبلكس LC، 1310 نانومتر، 40 كم (131,233.59 قدمًا) عبر SMF |
| 100G-AOC-10M | كابل QSFP100 AOC 28 جيجا، 10 متر (32.81 قدم) |
| 100G-AOC-5M | كابل QSFP100 AOC 28 جيجا، 5 متر (16.40 قدم) |
الوحدات الضوئية من سلسلة 40GBASE
| الموديل | الوصف |
| 40G-QSFP-SR-MM850 | وحدة 40G SR، عامل الشكل QSFP+، MPO، 150 مترًا (492.13 قدمًا) فوق MMF |
| 40G-QSFP-LR4-SM1310 | وحدة 40G LR4، عامل الشكل QSFP+، دوبلكس LC، 10 كم (32,808.40 قدمًا) عبر SMF |
| 40G-QSFP-LSR-MM850 | وحدة LSR 40G، عامل الشكل QSFP+، MPO، 400 متر (1,312.34 قدمًا) فوق MMF |
| 40G-QSFP-iLR4-SM1310 | وحدة 40G iLR4، عامل الشكل QSFP+، دوبلكس LC، 2 كم (6,561.68 قدمًا) عبر SMF |
| 40G-QSFP-LX4-SM1310 | وحدة 40G LX4، عامل الشكل QSFP+، موصل LC مزدوج، 150 مترًا (492.13 قدمًا) عبر OM3/OM4 MMF، أو 2 كيلومتر (6,561.68 قدمًا) عبر SMF |
| 40G-AOC-30M | كابل QSFP+ AOC 40 جيجا، 30 م (98.43 قدمًا) |
| 40G-AOC-5M | كابل QSFP+ AOC 40 جيجا، 5 م (16.40 قدمًا) |
الوحدات الضوئية من سلسلة 10GBASE
| الموديل | الوصف |
| XG-LR-SM1310 | وحدة 10G LR، عامل الشكل SFP+، دوبلكس LC، 10 كم ((32,808.40 قدمًا) عبر SMF |
| XG-SFP-ER-SM1550 | وحدة 10G ER، عامل الشكل SFP+، دوبلكس LC، 40 كم (131,233.60 قدمًا) عبر SMF |
| XG-SFP-LR-SM1310 | وحدة 10G LR، عامل الشكل SFP+، دوبلكس LC، 10 كم ((32,808.40 قدمًا) عبر SMF |
| XG-SFP-SR-MM850 | وحدة 10G SR، عامل الشكل SFP+، دوبلكس LC، 300 م (984.25 قدمًا) عبر MMF |
| XG-SFP-ZR-SM1550 | وحدة 10G ZR، عامل الشكل SFP+، دوبلكس LC، 80 كم (262,467.19 قدمًا) عبر SMF |
| XG-SR-MM850 | وحدة 10G SR، عامل الشكل SFP+، دوبلكس LC، 300 م (984.25 قدمًا) عبر MMF |
| XG-SFP-AOC5M | كابل 10G SFP+ AOC، 5 متر (16.40 قدم) |
| XG-SFP-AOC3M | كابل 10G SFP+ AOC، 3 متر (9.84 قدم) |
| XG-SFP-AOC1M | كابل 10G SFP+ AOC، 1 متر (3.28 قدم) |
الوحدات الضوئية من سلسلة 1000BASE
| الموديل | الوصف |
| GE-SFP-LH40-SM1310-بيدي | وحدة 1G LH، عامل شكل SFP، BIDI LC، 40 كم (131,233.60 قدمًا) عبر SMF |
| GE-SFP-LX20-SM1310-بيدي | وحدة 1G LX، عامل شكل SFP، BIDI LC، 20 كم (65,616.80 قدمًا) عبر SMF |
| GE-SFP-LX20-SM1550-بيدي | وحدة 1G LX، عامل شكل SFP، BIDI LC، 20 كم (65,616.80 قدمًا) عبر SMF |
| ميني-GBIC-LH40-SM1310 | وحدة 1G LH، عامل شكل SFP، دوبلكس LC، 40 كم (131,233.60 قدمًا) عبر SMF |
| ميني-GBIC-LX-SM1310 | وحدة 1G LX، عامل شكل SFP، دوبلكس LC، 10 كم (32,808.40 قدمًا) عبر SMF |
| ميني-GBIC-SX-MM850 | وحدة 1G SR، عامل شكل SFP، دوبلكس LC، 550 مترًا (1,804.46 قدمًا) عبر MMF |
| ميني-GBIC-ZX80-SM1550 | وحدة 1G ZX، عامل شكل SFP، دوبلكس LC، 80 كم (262,467.19 قدمًا) عبر SMF |
الوحدات الكهربائية من سلسلة 1000BASE
| الموديل | الوصف |
| ميني-GBIC-GT(F) | وحدة نحاسية 1G SFP، عامل شكل SFP، RJ45، 100 م (328.08 قدمًا) فوق Cat 5e/6/6a |
| ميني-GBIC-GT | وحدة نحاسية 1G SFP، عامل شكل SFP، RJ45، 100 م (328.08 قدمًا) فوق Cat 5e/6/6a |
