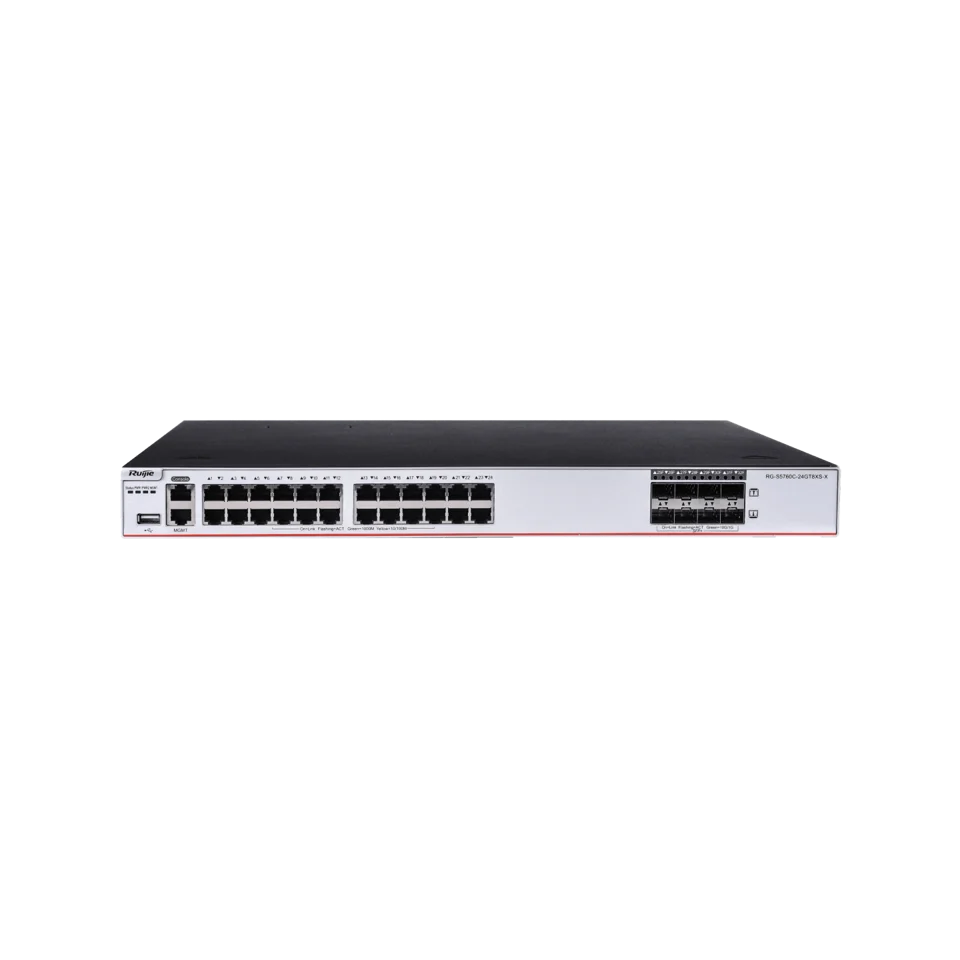

منافذ بصرية GE ذات 24 منفذًا (مع ثمانية منافذ كومبو)، وثمانية منافذ بصرية 10 جيجا
الحالة: لا
ضمان RMA
دعم استشاري الخبراء
الوصف
- أنواع المنافذ الغنية، ومنافذ إيثرنت بسرعة 24 × 1000 ميجابت في الثانية، وثمانية منافذ ضوئية 10 جيجا للوصلة الصاعدة
- تكرار الأجهزة وضمان استمرارية الخدمة والاتصال بالشبكة
- المحاكاة الافتراضية لـ VSU والشبكات المرنة والأداء العالي
- التحكم في التوجيه من الطبقة الثالثة، والتكيف مع خدمات متعددة، ونقل البيانات بكفاءة ومضمونة
- سياسات أمان الشبكة، والمراقبة في الوقت الفعلي، وCPP وNFPP، مما يوفر قوة محسنة للشبكة
- SNMP، RMON، Syslog، ميزات النسخ الاحتياطي لسجل USB، CLI، Eweb، telnet وأوضاع الإدارة الأخرى، سهولة صيانة الشبكة
الأجهزة المواصفات
| الأجهزة المواصفات | RG-S5760C-24GT8XS-X | RG-S5760C-48GT4XS-X | RG-S5760C-24SFP8GT8XS-X | RG-S5760C-48SFP4XS-X | RG-S5760C-48GT4XS-HP-X |
| مواصفات واجهة | |||||
| منفذ ثابت | 24 منفذًا كهربائيًا بسرعة 10/100/1000 ميجابت في الثانية مع التفاوض التلقائي، و8 منافذ 1GE/10GE SFP+، وفتحتين لوحدة إمداد الطاقة | 48 منفذًا كهربائيًا بسرعة 10/100/1000 ميجابت في الثانية مع التفاوض التلقائي، و4 منافذ 1GE/10GE SFP+، وفتحتين لوحدة إمداد الطاقة | 24 منفذ SFP بسرعة 1000 ميجابت في الثانية (المنافذ من 1 إلى 16 هي منافذ SFP بسرعة 100/1000 ميجابت في الثانية)، و8 منافذ مجمعة بسرعة 10/100/1000 ميجابت في الثانية مع التفاوض التلقائي، و8 منافذ 1GE/10GE SFP+، وفتحتين لوحدة إمداد الطاقة | 48 × 1000 ميجابت في الثانية منافذ SFP، 4 × 1GE/10GE SFP+ منافذ، 3 × مراوح معيارية، 2 × فتحات وحدة إمداد الطاقة | 48 منفذًا كهربائيًا بسرعة 10/100/1000 ميجابت في الثانية مع إمكانية التفاوض التلقائي، و4 منافذ 1GE/10GE SFP+، وفتحتان لوحدة إمداد الطاقة، تدعم PoE/PoE+ |
| وحدة المروحة | وحدتا مروحة مدمجتان
تنظيم سرعة المروحة وإنذارات الخطأ |
ثلاث وحدات مروحة قابلة للتوصيل | وحدتان للمروحة قابلة للتوصيل | ||
| وحدة الطاقة | وحدتي طاقة
يمكن تشغيل المفتاح بواسطة وحدة طاقة واحدة أو مزدوجة. إذا تم استخدام كلا وحدتي الطاقة، فسيعمل المفتاح في وضع تكرار الطاقة. |
||||
| منفذ الإدارة | منفذ MGMT واحد، ومنفذ وحدة تحكم واحد، ومنفذ USB واحد، يتوافق مع معيار USB2.0 | ||||
| فتحة التوسيع | يتم حجز فتحتين للتوسعة لوحدات التوسعة ووحدات المشرف. تم حجز فتحة توسعة واحدة في RG-S5760C-48GT4XS-HP-X وRG-S5760C-48SFP4XS-X. | ||||
| خصائص النظام | |||||
| معدل إعادة توجيه الحزمة | 512 Mpps | 488 Mpps | 512 Mpps | 488 Mpps | 488 Mpps |
| سعة تحويل | 688 جيجابايت في الثانية | 656 جيجابايت في الثانية | 688 جيجابايت في الثانية | 656 جيجابايت في الثانية | 656 جيجابايت في الثانية |
| عدد عناوين MAC | 64,000 | 64,000 | 64,000 | 64,000 | 64,000 |
| حجم جدول ARP | 24,000 | 24,000 | 24,000 | 24,000 | 24,000 |
| عدد مسارات البث الأحادي IPv4 | 24,000 | 24,000 | 24,000 | 24,000 | 24,000 |
| عدد مسارات البث المتعدد IPv4 | 4,000
تعزيز mmu: 3,000 |
4,000
تعزيز mmu: 3,000 |
4,000
تعزيز mmu: 3,000 |
4,000
تعزيز mmu: 3,000 |
4,000
تعزيز mmu: 3,000 |
| عدد مسارات البث الأحادي IPv6 | 14,000 | 14,000 | 14,000 | 14,000 | 14,000 |
| عدد مسارات البث المتعدد IPv6 | 2,000
تعزيز mmu: 1,500 |
2,000
تعزيز mmu: 1,500 |
2,000
تعزيز mmu: 1,500 |
2,000
تعزيز mmu: 1,500 |
2,000
تعزيز mmu: 1,500 |
| عدد الآس | في: 7,000
الخروج: 1,500 |
||||
| عدد مجموعات IGMP | 4,000 | ||||
| عدد مجموعات MLD | 1,000 | ||||
| عدد أعضاء VSU | 4 | ||||
| الأبعاد والوزن | |||||
| الأبعاد (العرض × العمق × الارتفاع) | 440 مم × 340 مم × 44 مم (17.32 بوصة × 13.39 بوصة × 1.73 بوصة) | 442 مم × 420 مم × 43.6 مم (17.40 بوصة × 16.54 بوصة × 1.72 بوصة) | |||
| الوزن | 4.4 كجم (رطل 9.70) | 4.5 كجم (رطل 9.92) | 4.3 كجم (رطل 9.48) | 5.3 كجم (رطل 11.68) | 5.5 كجم (رطل 12.13) |
| وحدة المعالجة المركزية والتخزين | |||||
| وحدة المعالجة المركزية: | وحدة معالجة مركزية ثنائية النواة بسرعة 1.2 جيجاهرتز | ||||
| الخزائن | ذاكرة فلاش: 4 جيجا بايت
SDRAM: 1 جيجا بايت |
ذاكرة فلاش: 4 جيجا بايت
SDRAM: 2 جيجا بايت |
|||
| المخزن المؤقت لحزمة البيانات | 4MB | ||||
| الطاقة والاستهلاك | |||||
| الحد الأقصى لاستهلاك الطاقة | < 60 واط (باستثناء وحدات التوسعة)
< 85 واط (بما في ذلك وحدات التوسعة) |
< 70 واط (باستثناء وحدات التوسعة)
< 95 واط (بما في ذلك وحدات التوسعة) |
< 77 واط (باستثناء وحدات التوسعة)
< 102 واط (بما في ذلك وحدات التوسعة) |
< 105 واط (باستثناء وحدات التوسعة)
< 125 واط (بما في ذلك وحدات التوسعة) |
بدون تحميل PoE: ≥ 110 وات
مع حمولة PoE الكاملة: ≥ 1,590 وات |
| انتاج الطاقة القصوى | RG-PA70IB: 70 وات
RG-PA150I-F: 150 وات RG-PA150IB-F: 100 فولت إلى 240 فولت، 150 واط RG-PD150IB-F: 48 فولت تيار مستمر إلى 60 فولت تيار مستمر، 150 واط |
RG-PA70IB: 70 وات
RG-PA150I-F: 150 وات RG-PA150IB-F: 100 فولت إلى 240 فولت، 150 واط RG-PD150IB-F: 48 فولت تيار مستمر إلى 60 فولت تيار مستمر، 150 واط |
RG-PA150I-F: 150 وات
RG-PA150IB-F: 100 فولت إلى 240 فولت، 150 واط RG-PD150IB-F: 48 فولت تيار مستمر إلى 60 فولت تيار مستمر، 150 واط |
RG-PA150I-F: 150 وات
RG-PA150IB-F: 100 فولت إلى 240 فولت، 150 واط RG-PD150IB-F: 48 فولت تيار مستمر إلى 60 فولت تيار مستمر، 150 واط |
RG-PA600I-PF: 600 واط (PoE: 370 واط)
RG-PD600I-PF: 600 واط (PoE: 370 واط) RG-PA1000I-PF: 176 فولت تيار متردد إلى 290 فولت تيار متردد، 1000 واط؛ 90 فولت تيار متردد إلى 176 فولت تيار متردد، 930 واط (PoE: 740 واط) |
| تصنيف المدخلات الجهد | دخل التيار المتردد
نطاق الجهد المقنن: 100 فولت إلى 240 فولت التردد: 50 هرتز / 60 هرتز مدخلات الجهد العالي المستمر: نطاق الجهد المقنن: 240 فولت مدخلات لفدك: نطاق الجهد المقنن: 48 فولت تيار مستمر إلى 60 فولت تيار مستمر |
دخل التيار المتردد
نطاق الجهد المقنن: 200 فولت إلى 240 فولت التردد: 50 هرتز / 60 هرتز مدخلات DC: نطاق الجهد المقنن: 48 فولت إلى 60 فولت |
دخل التيار المتردد
نطاق الجهد المقنن: 200 فولت إلى 240 فولت التردد: 50 هرتز / 60 هرتز مدخلات DC: نطاق الجهد المقنن: 48 فولت إلى 60 فولت |
||
| أقصى جهد الدخل | دخل التيار المتردد
أقصى مدى للجهد: 90 فولت إلى 264 فولت مدخلات الجهد العالي المستمر: أقصى مدى للجهد: 192 فولت إلى 288 فولت مدخلات لفدك: أقصى مدى للجهد: 36 فولت تيار مستمر إلى 75 فولت تيار مستمر |
دخل التيار المتردد
أقصى مدى للجهد: 176 فولت إلى 264 فولت مدخلات DC: أقصى مدى للجهد: 38 فولت إلى 75 فولت |
دخل التيار المتردد
أقصى مدى للجهد: 90 فولت إلى 264 فولت مدخلات DC: أقصى مدى للجهد: 36 فولت إلى 75 فولت |
||
| البيئة والموثوقية | |||||
| MTBF | 120 سنوات | 110 سنوات | 94 سنوات | 90 سنوات | 95 سنوات |
| تدفق الهواء الأساسي | مدخل الهواء من اللوحة اليسرى والأمامية، وعادم الهواء من اليمين | تدفق الهواء من الأمام إلى الخلف | |||
| درجة حرارة التشغيل | شنومكس ° C إلى شنومكس ° C (شنومكس ° F إلى شنومكس ° F)
V1.X+M5000X4XS2CQ: من 0 إلى 40 درجة مئوية (32 درجة فهرنهايت إلى 104 درجة فهرنهايت) |
شنومكس ° C إلى شنومكس ° C (شنومكس ° F إلى شنومكس ° F) | |||
| درجة حرارة التخزين | –40 ° C إلى + 70 ° C (–40 ° F إلى + 158 ° F) | ||||
| الرطوبة التشغيل | 10٪ إلى 90٪ (دون تكاثف) | ||||
| الرطوبة التخزين | 5٪ إلى 95٪ (دون تكاثف) | ||||
| ارتفاع التشغيل | 0 م إلى +5,000 م (0 قدم إلى +16404.20 قدم) | ||||
| ضوضاء التشغيل | 45 درجة مئوية (113 درجة فهرنهايت): 56.2 ديسيبل | 45 درجة مئوية (113 درجة فهرنهايت): 57.9 ديسيبل | 45 درجة مئوية (113 درجة فهرنهايت): 57.1 ديسيبل | 27 درجة مئوية (80.6 درجة فهرنهايت): 50 ديسيبل
45 درجة مئوية (113 درجة فهرنهايت): 65 ديسيبل |
27 درجة مئوية (80.6 درجة فهرنهايت): 53 ديسيبل
45 درجة مئوية (113 درجة فهرنهايت): 68 ديسيبل |
| واجهة الحماية من زيادة التيار | منفذ الطاقة: 6 كيلو فولت
منفذ الاتصالات: 10 كيلو فولت (منفذ MGMT: 4 كيلو فولت) |
||||
مواصفات البرمجيات
| سلسلة RG-S5760-X | |
| الميزات | الوصف |
| تبديل إيثرنت | إطار ضخم (الطول الأقصى: 9,216 بايت) |
| IEEE 802.1Q (يدعم شبكات VLAN 4K) | |
| صوت VLAN | |
| شبكة VLAN الفائقة وشبكة VLAN الخاصة | |
| تعيين شبكة VLAN المستندة إلى عنوان MAC والمنفذ والبروتوكول والشبكة الفرعية IP | |
| GVRP | |
| QinQ الأساسي وQinQ الانتقائي | |
| STP و RSTP و MSTP | |
| تخطيط موارد المؤسسات (G.8032) | |
| LLDP / LLDP-MED | |
| لاكب (IEEE 802.3ad) | |
| خدمة الملكية الفكرية | ARP |
| عميل DHCP، ومرحل DHCP، وخادم DHCP | |
| تطفل DHCP | |
| DNS | |
| عميل DHCPv6 وخادم DHCPv6 وترحيل DHCPv6 | |
| التطفل على DHCPv6 | |
| اكتشاف الجار (ND) و ND التطفل | |
| عنونة IPV6، وICMPv6، والتكوين التلقائي لعنوان عديم الحالة (SLAAC)، واكتشاف المسار MTU | |
| توجيه IP | التوجيه ثابت |
| RIP و RIPng | |
| OSPFv2، OSPFv3، IS-ISv4، ISv4، وIS-ISv6 | |
| BGP4 وBGP4+ | |
| ECMP | |
| IPv4 وIPv6 VRF | |
| IPv4 وIPv6 PBR | |
| الإرسال المتعدد | IGMP v1/v2/v3 ووكيل IGMP |
| التطفل على IGMP v1/v2/v3 | |
| تصفية IGMP وإجازة IGMP السريعة | |
| PIM-DM و PIM-SM و PIM-SSM | |
| MSDP | |
| MLD التطفل v1/v2 | |
| PIM-SMv6 وPIM-SSM v6 | |
| MPLS | MPLS L3VPN |
| ACL وجودة الخدمة | قوائم IP ACL القياسية
قوائم IP ACL الموسعة قوائم MAC ACL الموسعة قوائم ACL المستندة إلى الوقت قوائم ACL على مستوى الخبراء ACL80 IPv6 ACL |
| إعادة توجيه قائمة التحكم بالوصول (ACL). | |
| تحديد حركة المرور في الميناء | |
| الحد من معدل حركة المرور في الميناء | |
| إدارة الازدحام: SP وWRR وDRR وWFQ وSP+WRR وSP+DRR وSP+WFQ | |
| تجنب الازدحام: انخفاض الذيل، والأحمر، وWRED | |
| تصنيف حركة المرور 802.1p/DSCP/ToS
ثمانية قوائم انتظار ذات أولوية لكل منفذ |
|
| الأمن | AAA |
| نصف القطر وTACAS+ | |
| مصادقة 802.1X المستندة إلى المنفذ وعنوان MAC | |
| مصادقة الويب | |
| HTTPS | |
| SSHv1 وSSHv2 | |
| ربط IP-MAC العالمي | |
| عزل الموانئ وأمن الموانئ | |
| حارس مصدر IP | |
| سافي | |
| حزب الشعب الكمبودي وNFPP | |
| RPF صارمة وفضفاضة
uRPF يتجاهل المسارات الافتراضية |
|
| ربط ثلاثي الطبقات (عنوان IP وعنوان MAC والمنفذ)
ربط ثلاثي الطبقات (عنوان IPv3 وعنوان MAC والمنفذ) تصفية عناوين MAC غير المصرح بها مصادقة تجاوز عنوان MAC (MAB). مصادقة البوابة ومصادقة البوابة 2.0 فحص ARP فحص ARP الديناميكي (DAI) تقييد معدل حزمة ARP بوابة ARP لمكافحة الانتحال بث قمع العاصفة الإدارة الهرمية للمسؤولين وحماية كلمة المرور AAA لإدارة تسجيل دخول الجهاز تجاوز مصادقة MAC (SSH) حارس BPDU حماية الميناء |
|
| الموثوقية | REUP، وRLDP، وDLDP |
| IPv4 VRRP v2/v3 وIPv6 VRRP | |
| GR لـ RIP وOSPF وBGP وبروتوكولات التوجيه الأخرى | |
| BFD | |
| تتبع الارتباط والإخطار بالخطأ والاسترجاع عن بعد استنادًا إلى 802.3ah (EFM) | |
| 1+1 تكرار وحدة الطاقة | |
| التبديل السريع لوحدات الطاقة والكابلات | |
| تعديل سرعة المروحة بـ 3 مستويات
إنذار خطأ المروحة |
|
| جهاز ظاهرية | VSU |
| NMS والصيانة | سبان، RSPAN، وإرسبان |
| sFlow | |
| NTP وSNTP | |
| بروتوكول نقل الملفات وTFTP | |
| SNMP v1 / v2c / v3 | |
| ريمون (1، 2، 3، 9) | |
| SSHv1 وSSHv2 | |
| سيسلوغ | |
| NETCONF | |
| CWMP (TR-069) | |
| جي آر بي سي | |
| CLI (Telnet/Console)، SNMP عبر IPv6، دعم IPv6 MIB لـ SNMP، SSHv6، Telnet v6، FTP/TFTP v6، DNS v6، NTP لـ IPv6، وTraceroute v6 | |
| بو | RG-S5760C-48GT4XS-HP-E:
IEEE 802.3af و802.3at، وإمدادات الطاقة غير المنقطعة عند البدء الساخن، وأولوية المنفذ |
| VXLAN | باستخدام VXLAN، يمكن إنشاء شبكة منطقية من الطبقة الثانية استنادًا إلى شبكة من الطبقة الثالثة من خلال ترقية البرنامج. |
وحدات الطاقة
| الموديل | الوصف |
| RG-S5760C-24GT8XS-X | 24 منفذًا كهربائيًا بسرعة 10/100/1000 ميجابت في الثانية مع إمكانية التفاوض التلقائي، و8 منافذ 1GE/10GE SFP+، وفتحة توسعة واحدة، ومروحتين ثابتتين مدمجتين، وفتحتين لوحدة الطاقة
قم بشراء وحدة RG-PA150IB-F واحدة على الأقل. |
| RG-S5760C-48GT4XS-X | 48 منفذًا كهربائيًا بسرعة 10/100/1000 ميجابت في الثانية مع إمكانية التفاوض التلقائي، و4 منافذ 1GE/10GE SFP+، وفتحة توسعة واحدة، ومروحتين ثابتتين مدمجتين، وفتحتين لوحدة الطاقة (قم بشراء RG-PA1IB- واحد على الأقل) الوحدة F.) |
| RG-S5760C-24SFP8GT8XS-X | 24 منفذًا SFP بسرعة 10/100/1000 ميجابت في الثانية (المنافذ من 1 إلى 16 هي منافذ SFP بسرعة 100/1000 ميجابت في الثانية)، و8 منافذ مجمعة بسرعة 10/100/1000 ميجابت في الثانية مع إمكانية التفاوض التلقائي، و8 منافذ 1GE/10GE SFP+، و1 × توسيع فتحة، 2 × مراوح مدمجة، 2 × فتحات لوحدة الطاقة (قم بشراء وحدة RG-PA150IB-F واحدة على الأقل.) |
| RG-S5760C-48SFP4XS-X | 48 × 1000 ميجابت في الثانية منافذ SFP، 4 × 1GE/10GE SFP+ منافذ، 1 × فتحة توسيع، 3 × مراوح معيارية، 2 × فتحات وحدة الطاقة
قم بشراء وحدة RG-PA150IB-F واحدة على الأقل. |
| RG-S5760C-48GT4XS-HP-X | 48 منفذًا كهربائيًا بسرعة 10/100/1000 ميجابت في الثانية مع إمكانية التفاوض التلقائي، و4 منافذ 1GE/10GE SFP+، وفتحة توسعة واحدة، ومروحتين معياريتين، وفتحتين لوحدة الطاقة
قم بشراء وحدة RG-PA600I-PF/RG-PA1000I-PF/RG-PD600I-PF واحدة على الأقل. |
| M5000X-4XS2CQ | 4 منافذ 10GE SFP+ و2 منافذ 100GE QSFP28 |
| RG-PA150IB-F | وحدة طاقة بتيار متردد 150 واط |
| RG-PA600I-PF | وحدة طاقة تيار متردد PoE بقدرة 600 واط |
| RG-PA1000I-PF | وحدة طاقة تيار متردد PoE بقدرة 1000 واط |
| RG-PD600I-PF | وحدة طاقة PoE DC بقدرة 600 واط |
الوحدات البصرية
| الموديل | الوصف |
| ميني-GBIC-GT | 1000BASE-GT وحدة GBIC الصغيرة |
| ميني-GBIC-SX-MM850 | وحدة GBIC صغيرة الحجم 1000BASE-SX أحادية المنفذ (موصل LC) |
| ميني-GBIC-LX-SM1310 | وحدة GBIC صغيرة الحجم 1000BASE-LX أحادية المنفذ (موصل LC) |
| ميني-GBIC-LH40-SM1310 | وحدة GBIC صغيرة أحادية المنفذ 1000BASE-LH (موصل LC)، تدعم مسافة نقل تبلغ 40 كم (24.85 ميلًا) |
| ميني-GBIC-ZX50-SM1550 | وحدة GBIC صغيرة 1000BASE-ZX أحادية المنفذ (موصل LC)، تدعم مسافة نقل تبلغ 50 كم (24.85 ميلًا) |
| ميني-GBIC-ZX80-SM1550 | وحدة GBIC صغيرة 1000BASE-ZX أحادية المنفذ (موصل LC)، تدعم مسافة نقل تبلغ 80 كم (24.85 ميلًا) |
| ميني-GBIC-ZX100-SM1550 | وحدة 1000BASE-ZX mini GBIC، تدعم مسافة نقل تصل إلى 100 كيلومتر (62.14 ميلًا) |
| XG-SFP-SR-MM850 | وحدة 10GE LC (62.5/125 ميكرومتر: 33 مترًا (108.27 قدمًا)؛ 50/125 ميكرومتر: 66 مترًا (216.54 قدمًا)؛ ناقل الحركة لمسافة 300 متر (984.25 قدمًا) عندما يكون عرض النطاق الترددي المشروط 2000 ميجا هرتز*كم)، ينطبق على منافذ SFP+ |
| XG-SFP-LR-SM1310 | وحدة واجهة 10GE LC (1310 نانومتر)، 10 كم (6.21 ميل)، قابلة للتطبيق على منافذ SFP+ |
| XG-SFP-ER-SM1550 | وحدة واجهة 10GE LC (1550 نانومتر)، 40 كم (24.85 ميل)، قابلة للتطبيق على منافذ SFP+ |
| XG-SFP-AOC1M | كابل ضوئي 10GE SFP+، بطول 1 متر (3.28 قدم)، يتضمن كابلًا واحدًا ووحدتي واجهة |
| XG-SFP-AOC3M | كابل ضوئي 10GE SFP+، بطول 3 متر (9.84 قدم)، يتضمن كابلًا واحدًا ووحدتي واجهة |
| XG-SFP-AOC5M | كابل ضوئي 10GE SFP+، بطول 5 متر (16.40 قدم)، يتضمن كابلًا واحدًا ووحدتي واجهة |
