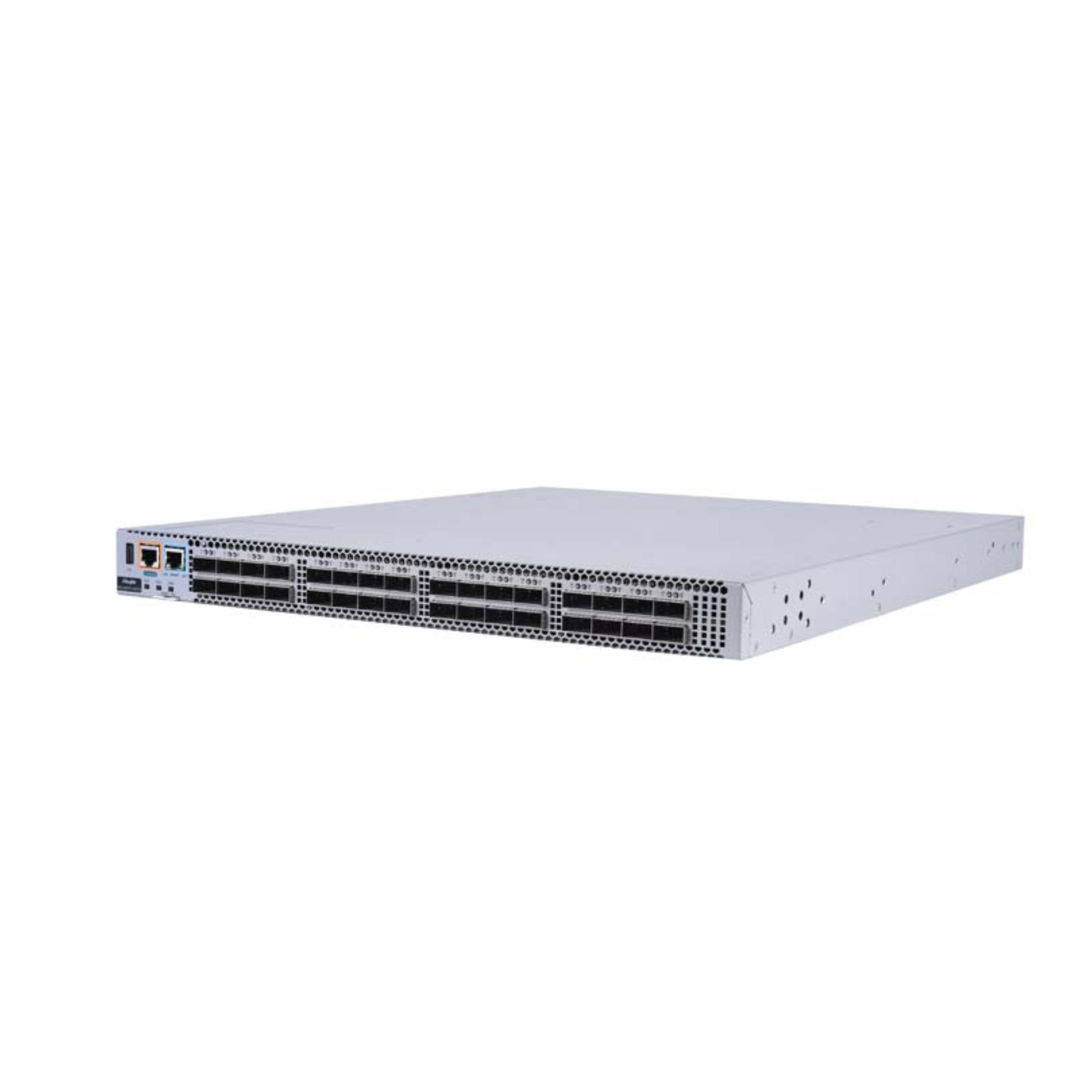

منافذ 32 × 100 جيجا
الحالة: لا
ضمان RMA
دعم استشاري الخبراء
دعم الحلول، مزيد من الخصم.
7 * 24 ساعة على الإنترنت
الوصف
وتتميز بأدائها العالي وكثافتها العالية وسرعة البيانات التي تصل إلى 25 جيجابت في الثانية/100 جيجابت في الثانية. إنها تلبي متطلبات تصميم بنية شبكة Spine-Leaf.
تسليط الضوء على الميزات
- شبكات مركز البيانات غير المحظورة وسعة ذاكرة التخزين المؤقت القوية
- التكرار على مستوى الأجهزة، مما يضمن تقديم خدمات بدون توقف
- إيثرنت بدون فقدان، مما يضمن عدم فقدان أي حزمة في اتصال RDMA E2E
- مراقبة شبكة القياس عن بعد والتشغيل والصيانة التلقائية، مما يجعل الإدارة بسيطة وفعالة
الأجهزة المواصفات
| خصائص النظام | RG-S6510-32CQ |
| الموانئ | منافذ 32 × 100 جيجا |
| فتحات وحدة التوسعة | فتحات وحدة الطاقة
فتحات وحدة المروحة |
| ميناء الإدارة | منفذ إدارة واحد، ومنفذ وحدة تحكم واحد، ومنفذ USB واحد، متوافق مع معيار USB2.0 |
| سعة تحويل | 6.4 تيرابايت |
| معدل توجيه الحزمة | 2030 Mpps |
| 802.1Q VLAN | 4094 |
| الأبعاد والوزن | RG-S6510-32CQ |
| الأبعاد
(العرض × العمق × الارتفاع) |
شنومك مم × شنومك مم × شنومك مم
، 1 رو |
| الوزن | حوالي 11 كجم (بما في ذلك وحدتي إمداد الطاقة وخمس وحدات مراوح) |
| الإمداد بالطاقة والاستهلاك | RG-S6510-32CQ |
| AC | نطاق الجهد المقدر: 100 فولت تيار متردد إلى 240 فولت تيار متردد
الحد الأقصى لنطاق الجهد: 90 فولت تيار متردد إلى 264 فولت تيار متردد التردد: 50 هرتز إلى 60 هرتز نطاق الإدخال الحالي المقدر: 3.5 أمبير إلى 7.2 أمبير |
| الجهد العالي العاصمة | نطاق جهد الإدخال: 192 VDC إلى 288 VDC
المدخلات الحالية: 3.6 A |
| الجهد المنخفض العاصمة | لا يوجد |
| الحد الأقصى لاستهلاك الطاقة | 450 W |
| البيئة والموثوقية | RG-S6510-32CQ |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 40 درجة مئوية (32 درجة فهرنهايت إلى 104 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى 70 درجة مئوية (-40 درجة فهرنهايت إلى 158 درجة فهرنهايت) |
| الرطوبة التشغيل | 10%-90% رطوبة نسبية (بدون تكاثف) |
| الرطوبة التخزين | 5٪ إلى 95٪ RH (بدون تكاثف) |
| ارتفاع العمل | ارتفاع التشغيل: حتى 5000 متر (16,404.20 قدمًا) ارتفاع التخزين: حتى 5000 متر (16,404.20 قدم) |
مواصفات البرمجيات
| مواصفات البرمجيات | RG-S6510-32CQ |
| بروتوكولات L2 | IEEE802.3ad (بروتوكول التحكم في تجميع الارتباط)، IEEE802.1p، IEEE802.1Q، IEEE802.1D (STP)، IEEE802.1w (RSTP)، IEEE802.1s (MSTP)، IGMP Snooping، MLD Snooping، إطار جامبو (9 كيلوبايت) )، IEEE802.1ad (QinQ وQinQ الانتقائي)، GVRP |
| بروتوكولات L3 (IPv4) | BGP4، OSPFv2، RIPv1، RIPv2، MBGP، توجيه LPM، التوجيه القائم على السياسة (PBR)، سياسة التوجيه، التوجيه متعدد المسارات المتساوي التكلفة (ECMP)، WCMP، VRRP، IGMP v1/v2/v3، DVMRP، PIM -SSM/SM/DM، MSDP، Any-RP |
| بروتوكولات IPv6 الأساسية | اكتشاف الجوار، ICMPv6، اكتشاف مسار MTU، DNSv6، DHCPv6، ICMPv6، إعادة توجيه ICMPv6، ACLv6، TCP/UDP لـ IPv6، SNMP v6، Ping/Traceroute v6، IPv6 RADIUS، Telnet/SSH v6، FTP/TFTP v6، NTP v6، دعم IPv6 MIB لـ SNMP، وVRRP لـ IPv6، وIPv6 QoS |
| ميزات IPv6 | التوجيه الثابت، ECMP، PBR، OSPFv3، RIPng، BGP4+، MLDv1/v2، PIM-SMv6، النفق اليدوي، النفق التلقائي، IPv4 عبر نفق IPv6، ونفق ISATAP |
| الإرسال المتعدد | IGMPv1، v2، v3، سلوك مضيف IGMP، استعلام الأعضاء والاستجابة، اختيار الاستعلام، وكيل IGMP، التوجيه الثابت متعدد البث، MSDP، PIM-DM، PIM-SM، PIM-SSM، تمكين PIM على الواجهة الفرعية للطبقة الثالثة، PIM-SMv3 、MLD v6 وv1、MLD Proxy、تمكين PIMv2 على الواجهة الفرعية للطبقة الثالثة |
| دوري أبطال آسيا | ACL القياسية المستندة إلى IP، ACL المستندة إلى MAC/IP الممتد، ACL على مستوى الخبراء، ACL 80، IPv6 ACL، تسجيل ACL، عداد ACL (عدادات الدخول والخروج مدعومة في الواجهة أو أوضاع التكوين العامة)، إعادة وضع علامة ACL، ACL العالمية، إعادة التوجيه المستندة إلى ACL، عرض موارد ACL، معالجة الحزمة الأولى من مصافحة TCP عند ربط ACL لتقييد SIP، المطابقة ضد 5-Tuple من حزم IP الداخلية VXLAN للمرور، تدعم ACL على مستوى الخبراء مطابقة علامة IP وحقول DSCP لحزم VXLAN الداخلية، وقوائم ACL للدخول/الخروج |
| لا يوجد | |
| مميزات مركز البيانات | توجيه VXLAN وجسر VXLAN
IPv6 VXLAN عبر IPv4 وEVN VXLAN PFC، ECN، وRDMA م-لاج *RoCE عبر VxLAN التدفق المفتوح 1.3 |
| تصور | جي آر بي سي
أخذ العينات sFLOW INT |
| جودة الخدمة | تعيين أولويات IEEE 802.1p وDSCP وToS تصنيف حركة المرور على أساس ACL وضع العلامات/الملاحظات ذات الأولوية آليات جدولة قائمة الانتظار المتعددة، بما في ذلك SP وWRR وDRR وSP+WRR وSP+DRR آليات تجنب الازدحام مثل WRED والتخلص من الذيل |
| الافتراضية | وحدة التبديل الافتراضية |
| إدارة ذاكرة التخزين المؤقت | مراقبة حالة ذاكرة التخزين المؤقت وإدارتها، وتحديد حركة المرور المتلاحقة |
| تصميم ها | GR لـ RIP/OSPF/BGP، وBFD، وDLDP، وREUP، والتبديل السريع ثنائي الارتباط، واكتشاف الارتباط أحادي الاتجاه RLDP، وتكرار الطاقة 1+1 وتكرار المروحة، والتبديل السريع لجميع البطاقات ووحدات إمداد الطاقة |
| ميزات الأمان | سياسة حماية أساس الشبكة (NFPP)، CPP، الدفاع عن هجوم DDoS، اكتشاف حزم البيانات غير الشرعية، تشفير البيانات، منع انتحال IP المصدر، منع مسح IP، RADIUS/TACACS، تصفية حزم IPv4/v6 بواسطة ACL الأساسية، ACL الموسعة أو المستندة إلى VLAN ACL والمصادقة المستندة إلى النص العادي والنص المشفر MD5 لحزم OSPF وRIPv2 وBGPv4 وآليات تسجيل الدخول وكلمة المرور telnet لعناوين IP المقيدة وuRPF وقمع حزم البث وتطفل DHCP ومنع انتحال ARP وفحص ARP وإدارة المستخدم الهرمية |
| وضع الإدارة | SNMP v1/v2/v3، Netconf، telnet، وحدة التحكم، MGMT، RMON، SSHv1/v2، FTP/TFTP، ساعة NTP، Syslog، SPAN/RSPAN/ERSPAN، القياس عن بعد، ZTP، Python، إنذار المروحة والطاقة، وإنذار درجة الحرارة |
| بروتوكولات أخرى | عميل DHCP، ومرحل DHCP، وخادم DHCP، وعميل DNS، ومرحل UDP، ووكيل ARP، وSyslog |
السلامة والامتثال التنظيمي
| المواصفات الخاصه | RG-S6510-32CQ |
| سلامة | ● اللجنة الكهروتقنية الدولية 62368-1
● إن 62368-1 ● EN IEC 62368-1 ● يو إل 62368-1 ● CAS C22.2#62368-1 ● غيغابايت 4943.1 |
| التوافق الكهرومغناطيسي (EMC) | ● إن 55032
● إن 55035 ● إن 61000-3-2 ● إن 61000-3-3 ● EN IEC 61000-3-3 ● EN IEC 61000-3-2 ● إن 300 386 ● إي تي إس آي إن 300 386 ● CES-003 العدد 7 ● ANSI C63.4-2014 ● FCC CFR العنوان 47، الجزء 15، الجزء الفرعي ب ● VCCI-CISPR 32 ● جيجابايت/T 9254.1 |
| البيئة | ● 2011/65/الاتحاد الأوروبي إن 50581
● 2012/19/الاتحاد الأوروبي إن 50419 ● (EC) رقم 1907/2006 ● جيجابايت/T 26572 |
*للحصول على مزيد من المعلومات التنظيمية والموافقات التنظيمية الخاصة بكل بلد، اتصل بوكالة المبيعات المحلية لديك.
معلومات الطلب
إجراء التكوين لمفاتيح السلسلة RG-S6510 هو كما يلي:
● حدد المفتاح بناءً على أنواع المنافذ والكمية التي تتطلبها الخدمة.
● حدد وحدات إمداد الطاقة والمروحة بناءً على طراز المفتاح.
● حدد أجهزة الإرسال والاستقبال الضوئية بناءً على متطلبات المنفذ.
الهيكل
| المنتج النموذجي | الوصف |
| RG-S6510-48VS8CQ | منافذ 48 × 25GE ومنافذ 8 × 100GE. فتحتان لوحدة إمداد الطاقة وأربع فتحات لوحدة المروحة. طراز وحدة الطاقة هو RG-PA550I-F، وطراز المروحة هو M6510-FAN-F. |
| RG-S6510-32CQ | يوفر منافذ 32 × 100 جيجا. فتحتان لوحدة إمداد الطاقة وخمس فتحات لوحدة المروحة. نموذج وحدة الطاقة هو RG-PA550I-F، ونموذج المروحة هو M1HFAN IF. |
وحدات إمداد الطاقة والمروحة
| المنتج النموذجي | الوصف |
| RG-PA550I-F | وحدة تزويد الطاقة بقدرة 550 واط (التيار المتردد و240 فولت HVDC) |
| RG-PD800I-F | وحدة إمداد طاقة بقدرة 800 واط (48 فولت LVDC)، تنطبق فقط على RG-S6510-48VS8CQ |
| M6510-FAN-F | وحدة المروحة RG-S6510-48VS8CQ، تدعم التكرار 3+1، والتبديل السريع، وتصميم التهوية من الأمام إلى الخلف. |
| M1HFAN إذا | وحدة المروحة RG-S6510-32CQ، تدعم تكرار 4+1، والتبديل السريع، وتصميم التهوية من الأمام إلى الخلف. |
الوحدات الضوئية من سلسلة 100GBASE
| المنتج النموذجي | الوصف | |
| 100G-QSFP-SR-MM850 | وحدة 100G SR، عامل الشكل QSFP28، MPO، 850 نانومتر، 100 متر (328.08 قدمًا) فوق MMF | |
| 100G-QSFP-LR4-SM1310 | وحدة 100G LR4، عامل الشكل QSFP28، دوبلكس LC، 1310 نانومتر، 10 كم (32,808.40 قدمًا) عبر SMF | |
| 100G-QSFP-iLR4-SM1310 | وحدة 100G iLR4، عامل الشكل QSFP28، دوبلكس LC، 1310 نانومتر، 2 كم (6,561.68 قدمًا) عبر SMF | |
| 100G-QSFP-ER4-SM1310 | وحدة 100G ER4، عامل الشكل QSFP28، دوبلكس LC، 1310 نانومتر، 40 كم (131,233.59 قدمًا) عبر SMF | |
| 100G-AOC-10M | كابل QSFP100 AOC 28 جيجا، 10 متر (32.81 قدم) | |
| 100G-AOC-5M | كابل QSFP100 AOC 28 جيجا، 5 متر (16.40 قدم) | |
الوحدات الضوئية من سلسلة 40GBASE
| المنتج النموذجي | الوصف |
| 40G-QSFP-SR-MM850 | وحدة 40G SR، عامل الشكل QSFP+، MPO، 150 مترًا (492.13 قدمًا) فوق MMF |
| 40G-QSFP-LR4-SM1310 | وحدة 40G LR4، عامل الشكل QSFP+، دوبلكس LC، 10 كم (32,808.40 قدمًا) عبر SMF |
| 40G-QSFP-LSR-MM850 | وحدة LSR 40G، عامل الشكل QSFP+، MPO، 400 متر (1,312.34 قدمًا) فوق MMF |
| 40G-QSFP-iLR4-SM1310 | وحدة 40G iLR4، عامل الشكل QSFP+، دوبلكس LC، 2 كم (6,561.68 قدمًا) عبر SMF |
| 40G-QSFP-LX4-SM1310 | وحدة 40G LX4، عامل الشكل QSFP+، موصل LC مزدوج، 150 مترًا (492.13 قدمًا) عبر OM3/OM4 MMF، أو 2 كيلومتر (6,561.68 قدمًا) عبر SMF |
| 40G-AOC-30M | كابل QSFP+ AOC 40 جيجا، 30 م (98.43 قدمًا) |
| 40G-AOC-5M | كابل QSFP+ AOC 40 جيجا، 5 م (16.40 قدمًا) |
الوحدات الضوئية من سلسلة 25GBASE
| المنتج النموذجي | الوصف |
| VG-SFP-AOC5M | كابل 25G SFP28 AOC، 5 م (16.40 قدمًا) |
| VG-SFP-LR-SM1310 | وحدة 25G LR، عامل الشكل SFP28، دوبلكس LC، 1310 نانومتر، 10 كم (32,808.40 قدمًا) عبر SMF |
| VG-SFP-SR-MM850 | وحدة 25G SR، عامل الشكل SFP28، دوبلكس LC، 850 نانومتر، 100 م (328.08 قدمًا) فوق MMF |
الوحدات الضوئية من سلسلة 10GBASE
| المنتج النموذجي | الوصف |
| XG-LR-SM1310 | وحدة 10G LR، عامل الشكل SFP+، دوبلكس LC، 10 كم ((32,808.40 قدمًا) عبر SMF |
| XG-SR-MM850 | وحدة 10G SR، عامل الشكل SFP+، دوبلكس LC، 300 م (984.25 قدمًا) عبر MMF |
| XG-SFP-AOC1M | كابل 10G SFP+ AOC، 1 متر (3.28 قدم) |
| XG-SFP-AOC3M | كابل 10G SFP+ AOC، 3 متر (9.84 قدم) |
| XG-SFP-AOC5M | كابل 10G SFP+ AOC، 5 متر (16.40 قدم) |
| XG-SFP-SR-MM850 | وحدة 10G SR، عامل الشكل SFP+، دوبلكس LC، 300 م (984.25 قدمًا) عبر MMF |
| XG-SFP-LR-SM1310 | وحدة 10G LR، عامل الشكل SFP+، دوبلكس LC، 10 كم ((32,808.40 قدمًا) عبر SMF |
| XG-SFP-ER-SM1550 | وحدة 10G ER، عامل الشكل SFP+، دوبلكس LC، 40 كم (131,233.60 قدمًا) عبر SMF |
| XG-SFP-ZR-SM1550 | وحدة 10G ZR، عامل الشكل SFP+، دوبلكس LC، 80 كم (262,467.19 قدمًا) عبر SMF |
الوحدات الضوئية من سلسلة 1000BASE
| المنتج النموذجي | الوصف |
| GE-SFP-LH40-SM1310-بيدي | وحدة 1G LH، عامل شكل SFP، BIDI LC، 40 كم (131,233.60 قدمًا) عبر SMF |
| GE-SFP-LX20-SM1310-بيدي | وحدة 1G LX، عامل شكل SFP، BIDI LC، 20 كم (65,616.80 قدمًا) عبر SMF |
| GE-SFP-LX20-SM1550-بيدي | وحدة 1G LX، عامل شكل SFP، BIDI LC، 20 كم (65,616.80 قدمًا) عبر SMF |
| ميني-GBIC-LH40-SM1310 | وحدة 1G LH، عامل شكل SFP، دوبلكس LC، 40 كم (131,233.60 قدمًا) عبر SMF |
| ميني-GBIC-LX-SM1310 | وحدة 1G LX، عامل شكل SFP، دوبلكس LC، 10 كم (32,808.40 قدمًا) عبر SMF |
| ميني-GBIC-SX-MM850 | وحدة 1G SR، عامل شكل SFP، دوبلكس LC، 550 مترًا (1,804.46 قدمًا) عبر MMF |
| ميني-GBIC-ZX80-SM1550 | وحدة 1G ZX، عامل شكل SFP، دوبلكس LC، 80 كم (262,467.19 قدمًا) عبر SMF |
الوحدات الكهربائية من سلسلة 1000BASE
| المنتج النموذجي | الوصف |
| ميني-GBIC-GT(F) | وحدة نحاسية 1G SFP، عامل شكل SFP، RJ45، 100 م (328.08 قدمًا) فوق Cat 5e/6/6a |
| ميني-GBIC-GT | وحدة نحاسية 1G SFP، عامل شكل SFP، RJ45، 100 م (328.08 قدمًا) فوق Cat 5e/6/6a |
