P19770-B21 HPE DL360 Gen10 Premium 10NVMe NC CTO-Server
Zustand: NOB
RMA-Garantie
Beschreibung
Übersicht
HPE ProLiant DL360 Gen10-Server
Benötigt Ihr Rechenzentrum einen kompakten, sicheren und leistungsstarken Server, den Sie problemlos für Virtualisierung, Datenbanken oder High-Performance-Computing einsetzen können? Der HPE ProLiant DL360 Gen10 Server bietet kompromisslose Sicherheit, Agilität und Flexibilität.
Der HPE ProLiant DL360 Gen10-Server unterstützt die skalierbare Intel® Xeon®-Prozessorfamilie (bis zu 28 Kerne) und 2933 MT/s HPE DDR4 Smart Memory (bis zu 3.0 TB). Mit der zusätzlichen Leistung des persistenten HPE-Speichers und 10 NVMe ist der HPE ProLiant DL360 Gen10 ein echter Leistungsträger. Stellen Sie diese dichte Plattform für unterschiedliche Workloads in einer Umgebung mit begrenztem Platzangebot bereit und warten Sie sie problemlos, indem Sie die wichtigsten Aufgaben des Server-Lebenszyklusmanagements mit HPE OneView und HPE iLO 5 automatisieren.

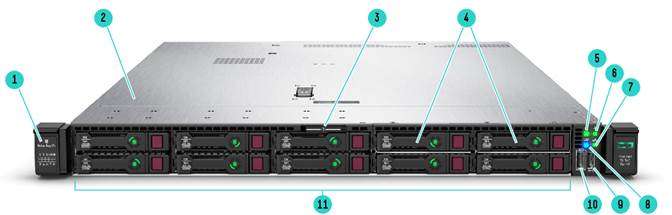

8 SFF Vorderansicht – 8 SFF + 2 SFF – Universal Media Bay-Option abgebildet
| 1. | Laufwerksunterstützungsetikett | 5. | Einschalt-/Standby-Taste und Systemstrom-LED |
| 2. | Zugangsklappe zum schnellen Entfernen | 6. | Gesundheits-LED |
| 3. | Seriennummernetiketten-Aufreißlasche | 7. | NIC-Status-LED |
| 4. | Universeller Medienschacht: +2 SFF SAS/SATA angezeigt
Option: +2 SFF NVMe-Laufwerke Option: DVD-RW oder DVD-ROM + DisplayPort & USB 2.0-Port Kit Option: +2 Dual uFF (4x M.2-Kassetten) Option: DisplayPort + USB 2.0 Port Kit + Blank |
8. | UID-Taste/LED |
| 9. | USB-Port 3.0 | ||
| 10 | iLO-Service-Port | ||
| 11 | Standardmäßig 8 SAS/SATA-Laufwerksschächte |
Anmerkungen:
– Die hintere Laufwerksoption ermöglicht zusätzlich +1 SFF oder +1 Dual uFF (2x M.2-Kassetten).
– Das System Insight Display (SID)-Modul umfasst die oben genannten Nummern 5–9 (enthält nicht Nr. 10 – iLO Service Port).
Premium 10SFF NVMe – Vorderansicht
| 1. | Laufwerksunterstützungsetikett | 6. | NIC-Status-LED |
| 2. | Zugangsklappe zum schnellen Entfernen | 7. | UID-Taste/LED |
| 3. | Seriennummernetiketten-Aufreißlasche | 8. | USB-Port 3.0 |
| 4. | Einschalt-/Standby-Taste und Systemstrom-LED | 9. | iLO-Service-Port |
| 5. | Gesundheits-LED | 10 | Max. bis zu 10 NVMe-Laufwerke (PCIe direkt angeschlossen) oder 8 SAS/SATA/NVMe + 2 NVMe |
Anmerkungen:
– Die hintere Laufwerksoption ermöglicht zusätzlich +1 SFF oder +1 Dual uFF (2x M.2-Kassetten).
– Das System Insight Display (SID)-Modul umfasst die oben genannten Nummern 4–8 (enthält nicht Nr. 9 – iLO Service Port).
– Unterstützt nicht die Prozessoren Xeon-Gold 6250L oder Gold 6250.
4 LFF Vorderansicht – Standard 4 LFF abgebildet
| 1. | Laufwerksunterstützungsetikett | 8. | USB-Port 3.0 |
| 2. | Zugangsklappe zum schnellen Entfernen | 9. | UID-Taste/LED |
| 3. | Option: DVD-RW oder DVD-ROM (Leerbild abgebildet) | 10 | Einschalt-/Standby-Taste und Systemstrom-LED |
| 4. | Seriennummernetiketten-Aufreißlasche | 11 | Gesundheits-LED |
| 5. | Option: DisplayPort & USB 2.0 Port Kit (leer abgebildet) | 12 | NIC-Status-LED |
| 6. | Option: System Insight Display (SID) – Standard angezeigt6 | 13 | SAS/SATA-Laufwerksschächte |
| 7. | iLO-Service-Port |
Anmerkungen:
- 6 Mit dieser Option geht der iLO-Service-Port Nr. 7 verloren.
– Die hintere Laufwerksoption ermöglicht zusätzliches +1 SFF oder +1 Dual uFF (2x M.2-Kassetten), ein FH PCIe-Steckplatz geht verloren.
Interne Ansicht – Standard für alle DL360 Gen10
| 1. | Für 8 SFF oder 4 LFF – Standard-Hot-Plug-Lüfter mit Einzelrotor1
1 CPU – 5 Standardlüfter 2 CPUs – 7 Standardlüfter Option: Hochleistungslüfter |
13 | Primärer (CPU1) PCIe 3.0 Riser (Standard: GPU-Stromanschluss + 1x 16 und 1x 8)
Option: 2 SATA M.2 + 2x 16 Option: (nur 8 SFF): 2x 4 NVMe + 1x 16 und 1x 8 |
| 2. | Option: HPE Smart Hybrid Capacitor oder HPE Smart Storage Battery | 14 | Option: Front-DisplayPort / USB 2.0 |
| 3. | Bis zu 2 Prozessoren (dargestellt mit Standardkühlkörpern) | 15 | FlexibleLOM (unterstützt verschiedene NICs bis zu 25 GbE) |
| 4. | MicroSD-Kartensteckplatz | 16 | x4 SATA-Anschluss 1 |
| 5. | Option: Gehäuseeinbrucherkennung | 17 | x4 SATA-Anschluss 2 |
| 6. | Stromanschluss der Festplatten-Backplane | 18 | x2 SATA-Anschluss 3 |
| 7. | Dualer interner USB 3.0-Anschluss | 19 | x1 SATA-Anschluss 4 |
| 8. | Smart Array Controller (Typ -a abgebildet) | 20 | USB 3.0-Stromanschluss an der Vorderseite |
| 9. | Bis zu 2 Netzteile für redundante Stromversorgung | 21 | Optischer/SATA-Anschluss 5 |
| 10 | Sekundärer (CPU2) PCIe 3.0-Riser
Option: Volle Höhe x16 (Steckplatz 2 am primären Riser verlieren)10 |
22 | DDR4-DIMM-Steckplätze (abgebildet sind 24 vollständig bestückte DIMMs) |
| 11 | Systembatterie | ||
| 12 | Optional: TPM 2.0 |
Anmerkungen:
- 1 Für 10 NVMe-Gehäuse – 7 Hochleistungslüfter
- 10 Für 10 NVMe-Gehäuse – Sekundärer Riser ist nicht verfügbar, da 10 x4 NVMe-Riser für PCIe direkt angeschlossen sind
Rückansicht – Standard für alle DL360 Gen10
| 1. | Steckplatz 1 PCIe 3.0
Option: Hinteres Laufwerk +1 SFF oder 1 uFF SSD (2x M.2-Kassetten)1 |
7. | Eingebetteter 4x 1GbE-Adapter (falls vorhanden)7 |
| 8. | iLO-Verwaltungsport | ||
| 2. | Steckplatz 2 PCIe 3.0 | 9. | Option: Serielle Schnittstelle |
| 3. | Option: Steckplatz 3 PCIe 3.0 (erfordert 2nd Prozessor) | 10 | USB-Ports 3.0 |
| 4. | Stromversorgung 2 | 11 | Option: FlexibleLOM (Abgebildet: 4x 1GbE)11 |
| 5. | Stromversorgung 1 | ||
| 6. | VGA-Anschluss |
Anmerkungen:
- 1 Mit dieser Option geht FH x16 PCIe-Steckplatz 1 verloren.
- 7 Network Choice (NC)-Modelle enthalten kein eingebettetes LOM. Kunden haben die Wahl zwischen FlexibleLOM für die Netzwerkfähigkeit.
- 11 Unterstützt verschiedene Netzwerkkarten bis zu 25 GbE.
Plattforminformationen
Formfaktor
- 1HE-Rack
Fahrgestelltypen
- 8 SFF mit unterstützenden Optionen: +2 SFF oder 2 NVMe oder 2 Dual uFF (4x M.2-Kassetten)
- 10 SFF NVMe Premium
- 4 LFF
Anmerkungen: Hintere Laufwerksoption für zusätzlichen Boot-/Speicherplatz bei allen DL360 Gen10-Gehäusetypen verfügbar: +1SFF oder 1 Dual uFF (2x M.2-Kassetten).
System Fans
Einzelrotor-Hot-Plug-Lüfter werden mitgeliefert
- Für 4 LFF- und 8 SFF-Gehäuse:
– 1 CPU – Inklusive 5 Standardlüfter
– 2 CPUs – Inklusive 7 Standardlüfter
- Für 10 NVMe Premium-Gehäuse:
– 2 CPUs – Inklusive 7 Hochleistungslüfter als Standard
Anmerkungen:
Optionales Hochleistungslüfter-Kit verfügbar (enthält 7 Lüfter).
Der DL360 Gen10 unterstützt bis zu 7 Lüfter mit integrierter Lüfterredundanz. Ein Lüfterrotorausfall versetzt den Server in den herabgestuften Modus, aber voll funktionsfähig. Zwei Lüfterrotorausfälle können eine Warnung und eine drohende Serverabschaltung zur Folge haben.
ABMESSUNGEN (Höhe x Breite x Tiefe)
SFF-Laufwerke
- 4.29 x 43.46 x 70.7 cm
LFF-Antriebe
- 4.29 x 43.46 x 74.98 cm
Körpergewicht (ungefähr)
13.04 kg (28.74 lb)
- SFF-Minimum: Ein Laufwerk, ein Prozessor, ein Netzteil, zwei Kühlkörper, ein Smart Array-Controller und fünf Lüfter.
- 16.27 kg (35.86 lb)
- SFF-Maximum: 10 Laufwerke, zwei Prozessoren, zwei Netzteile, zwei Kühlkörper, ein Smart Array-Controller und sieben Lüfter.
- 13.77 kg (30.36 lb)
- LFF-Minimum: ein Laufwerk, ein Prozessor, ein Netzteil, zwei Kühlkörper, ein Smart Array-Controller und fünf Lüfter.
- 16.78 kg (37 lb)
- LFF-Maximum: Vier Laufwerke, zwei Prozessoren, zwei Netzteile, zwei Kühlkörper, ein Smart Array Controller und sieben Lüfter
Konfigurationsinformationen
| CTO-Server | HPE DL360 Gen10 4LFF NC CTO-Server | HPE DL360 Gen10 8SFF NC CTO-Server | HPE DL360 Gen10 Premium 10NVMe NC CTO-Server |
| SKU Nummer | P19765-B21 | P19766-B21 | P19767-B21 |
| TAA SKU* | P19768-B21 | P19769-B21 | P19770-B21 |
| HPE Trusted Supply Chain für HPE ProLiant | P36394-B21 | ||
| Prozessor | Nicht im Standardumfang enthalten | ||
| DIMM-Steckplätze | 24-DIMM-Steckplätze (12 können für NVDIMMs oder 12 für HPE Persistent Memory verwendet werden) | ||
| Speichercontroller | Integriertes SW-RAID (S100i) mit 14 SATA-Ports
Optional: Auswahl zwischen modularem HPE Smart Array und PCIe-Plug-in-Controller |
||
| PCIe | 2 PCIe-Steckplätze (1 x16 FH / 1 x8 LP)
Optional: 1 x16 FH oder LP |
2 PCIe-Steckplätze (1 x16 FH / 1 x8 LP) | |
| Laufwerkskäfig – im Lieferumfang enthalten | 4 LFF – SAS/SATA | 8 SFF – SAS/SATA
Optional: bis zu 2 NVMe oder 2 Dual uFF (4x M.2-Kassetten) |
10 NVMe – SAS/SATA/NVMe
Optional: 1 Dual uFF (2x M.2-Kassetten) |
| Netzwerk-Controller | Auswahl zwischen HPE FlexibleLOM für primäre NIC und Stand-Up-Karte für zusätzliche NICs.
Anmerkungen: Kein eingebettetes Netzwerk. Mindestens 1 Menge ausgewählter Netzwerke (FlexibleLOM oder PCIe) Karten müssen bestellt werden, um die Werksdiagnose des Basismodells zu erfüllen. Siehe QuickSpecs für gültige Optionen. |
||
| Ventilatoren | 1 CPU – 5 Standardlüfter
2 CPU – 7 Standardlüfter Optional: Hochleistungslüfter |
2 CPU – 7 Hochleistungslüfter | |
| Management | HPE iLO mit Intelligent Provisioning (Standard)
Optional: iLO Advanced und OneView |
||
| USB | Vorderseite: 1 USB 3.0 + iLO-Serviceanschluss
Rückseite: 2 USB 3.0 Intern: 2 USB 3.0 Optional: 1 USB 2.0 (verlieren Sie den iLO-Serv.-Port) |
Vorderseite: 1 USB 3.0 + iLO-Serviceanschluss
Rückseite: 2 USB 3.0 Intern: 2 USB 3.0 |
|
| Schienensatz | Einfache Installation ohne CMA
Anmerkungen: Der Server unterstützt keine am Regal montierten Schienensätze („L“-Klammern). |
||
| Formfaktor | 1U-Rack | ||
| Garantie | 3 Jahre Ersatzteile, 3 Jahre Arbeitszeit, 3 Jahre Vor-Ort-Support mit Reaktion am nächsten Arbeitstag. | ||
|
Hinweis:
– HPE Trusted Supply Chain (P36394-B21) ist ein optionales Sicherheitsupgrade für Organisationen und regulierte Branchen mit erhöhten Sicherheits- und Compliance-Anforderungen. Die Anwendung dieser Option auf einen DL360 Gen10 CTO-Server stellt sicher, dass der Server in einer sicheren Einrichtung in den USA von geprüftem HPE-Personal gebaut wird, das dem Herstellungsprozess zugewiesen ist. Während des gesamten Server-Build-Prozesses werden zahlreiche Checkpoints/Prüfungen gegen bösartigen Mikrocode und gefälschte Teile durchgeführt, mit zusätzlichem Schutz gegen Netzwerkschwachstellen während des gesamten Server-Lebenszyklus. Der HPE ProLiant DL360 Gen10-Server wurde in HPE ProLiant DL360T Gen10 umbenannt, um die HPE Trusted Supply Chain Security-Verbesserungen darzustellen. Der DL360T Gen10 wird derzeit nur in den USA unterstützt und entspricht dem Trade Agreements Act (TAA). Weitere Einzelheiten finden Sie im Abschnitt „HPE Security“ dieses Dokuments und weitere Informationen finden Sie unter http://www.hpe.com/security.
– *HPE bietet eine Vielzahl von TAA-konformen Konfigurationen an, um die Anforderungen der US-Bundesregierung zu erfüllen. Diese Produkte werden entweder im angegebenen Land hergestellt oder dort wesentlich modifiziert. Die TAA-Konformität kann nur erreicht werden, wenn HPE-Optionen in einer Factory Integration Order (CTO) enthalten sind. Wählen Sie zur Konformität das TAA CTO-Servermodell aus der obigen Liste aus.
– Der persistente HPE-Speicher wird nur von der Intel Xeon Scalable-Prozessorfamilie der 2. Generation (Platinum 8200, Gold 6200, Gold 5200, Silver 4215 und 4215R) unterstützt.
– Die SKUs P19767-B21 und P19770-B21 unterstützen die Prozessoren Xeon-Gold 6250L oder Gold 6250 nicht.
