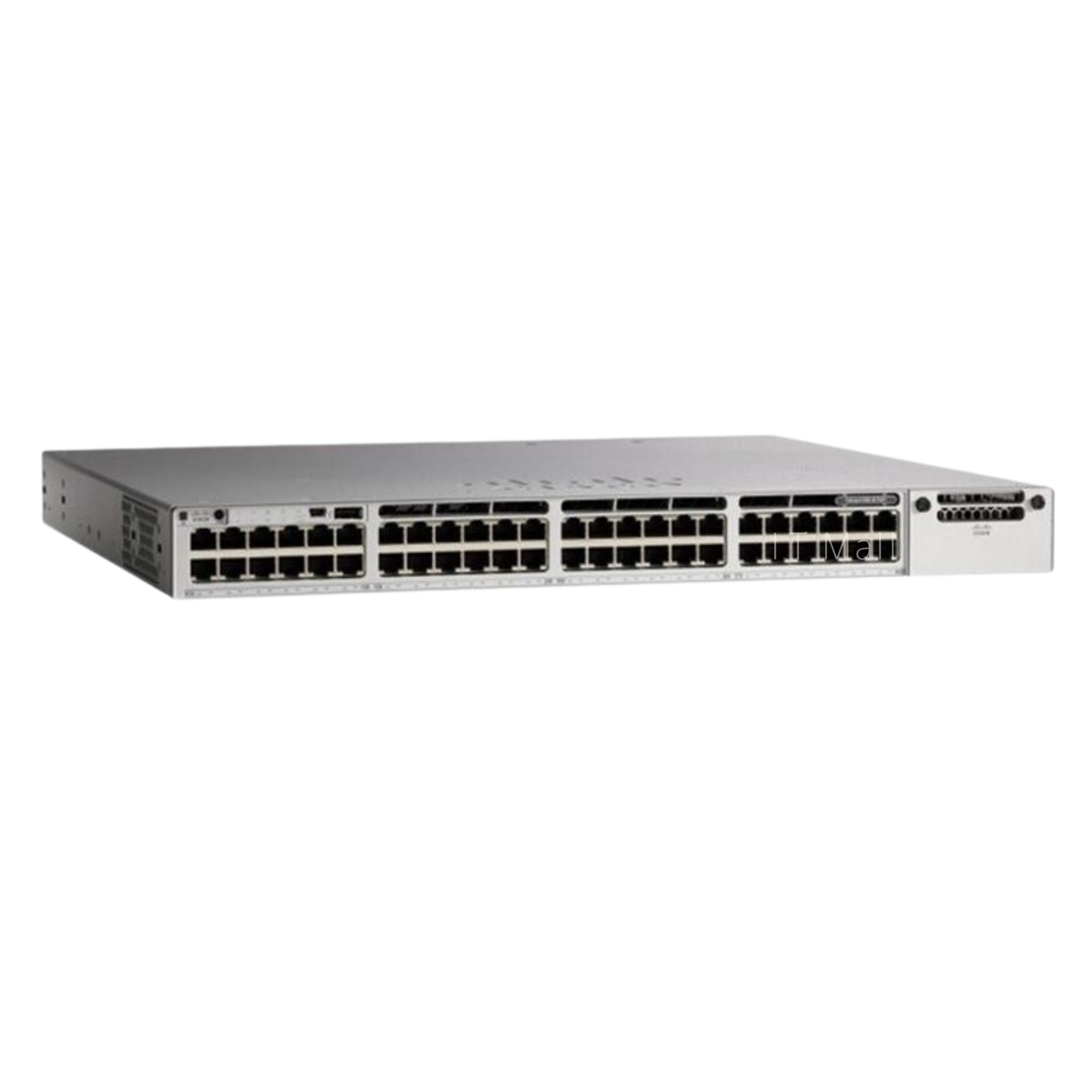

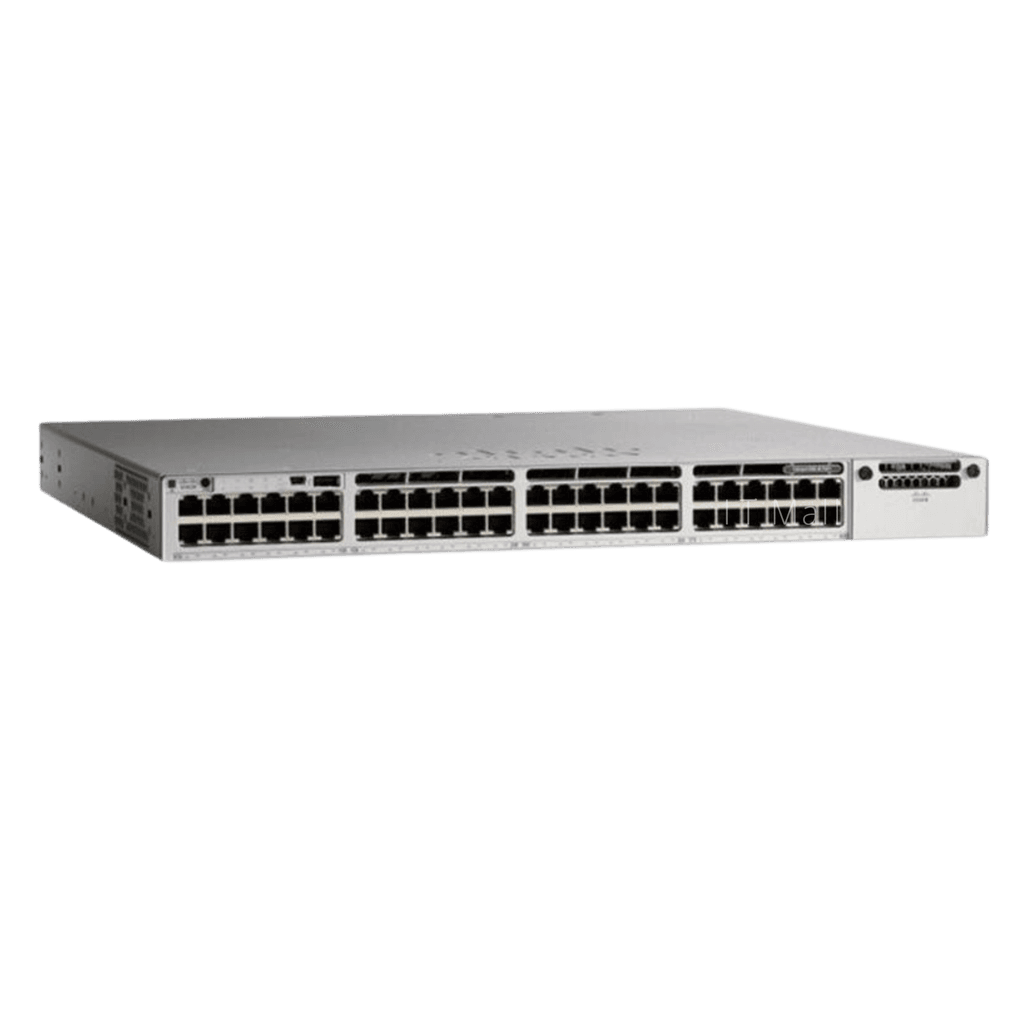

C9300-48UXM-A

Descripción

Los switches de la serie Catalyst 9300 de Cisco son la plataforma de conmutación de acceso empresarial apilable líder de Cisco como parte de la serie Catalyst 9000 diseñada para transformar su red en un mundo híbrido donde el lugar de trabajo está en todas partes, los terminales pueden ser cualquier cosa y las aplicaciones están alojadas en todas partes.

La serie Catalyst 9300, incluidos los nuevos modelos Catalyst 9300X, continúa dando forma al futuro a través de la innovación continua para ayudarlo a reinventar la conectividad, mejorar la seguridad y redefinir la experiencia para una fuerza laboral de tamaño mixto.

Características del producto

● La escala inalámbrica más alta para puntos de acceso Wi-Fi 6 y 802.11ac Wave 2 compatibles con un solo conmutador con modelos seleccionados

● Los modelos Catalyst 9300 y Catalyst 9300L/LM se basan en el circuito integrado de aplicación específica (ASIC) Cisco UADP 2.0 con capacidades de canalización y micromotor programables, junto con asignación configurable basada en plantillas de reenvío de capa 2 y capa 3 y listas de control de acceso. (ACL) y entradas de calidad de servicio (QoS)

● Los modelos Catalyst 9300X se basan en ASIC UADP 2.0sec que agrega soporte de velocidad de línea para Crypto, incluido IPsec basado en hardware de 100G.

● Complejo de CPU x86 con memoria de 8 GB y 16 GB de memoria flash y ranura de almacenamiento conectable SSD USB 3.0 externo (que ofrece hasta 240 GB de almacenamiento con una unidad SSD opcional) para alojar contenedores. Los modelos C9300X admiten 16 GB de memoria

● Ranura USB 2.0 para cargar imágenes del sistema y establecer configuraciones

● Hasta 1 TBps de ancho de banda de conmutación local apilable con los modelos Catalyst 9300X

● Opciones de búfer más profundo y modelo de mayor escala para aplicaciones de entrega de contenido multimedia enriquecido

● Ofertas de enlaces ascendentes flexibles y densas con 100G, 40G, 25G, Multigigabit, 10G y 1G como enlaces ascendentes fijos o modulares.

● Fácil transición de 40G a 100G y de 10G a 25G con óptica de doble velocidad

● Opciones flexibles de enlace descendente con cobre y fibra de 25G, 10G y 1G, así como los enlaces multigigabit más densos

● Con una combinación de cobre (1G hasta 10G) y fibra (1G hasta 25G) admitida en una sola pila, se habilitan múltiples escenarios de implementación flexibles, incluidas arquitecturas de 2 niveles, 3 niveles e híbridas.

● Capacidades PoE líderes con hasta 384 puertos PoE por pila, PoE+ y 288 puertos IEEE 802.3bt de alta densidad: 90 W UPOE+ y Cisco UPOE de 60 W.

● Gestión inteligente de energía con tecnología Cisco StackPower, que proporciona apilamiento de energía entre los miembros para redundancia de energía. Stackpower agrupa las fuentes de alimentación en la pila para utilizarlas con fines de redundancia y energía suplementaria.

● Flexible NetFlow (FNF) basado en hardware y de velocidad de línea, que ofrece recopilación de flujos de hasta 128,000 XNUMX flujos con modelos seleccionados

● Compatibilidad con IPv6 en hardware, lo que proporciona reenvío a velocidad de cable para redes IPv6.

● Compatibilidad con doble pila para IPv4/IPv6 y asignaciones dinámicas de tablas de reenvío de hardware, para facilitar la migración de IPv4 a IPv6.

● Compatibilidad con NAT estática y dinámica y traducción de direcciones de puerto (PAT)

● IEEE 802.1ba AV Bridging (AVB) integrado para brindar una mejor experiencia de audio y video a través de una mejor sincronización de tiempo y QoS

● El protocolo de tiempo de precisión (PTP; IEEE 1588v2) proporciona una sincronización precisa del reloj con una precisión de submicrosegundos, lo que lo hace adecuado para la distribución y sincronización de tiempo y frecuencia a través de la red.

● Cisco IOS XE, un sistema operativo moderno para empresas con soporte para programabilidad basada en modelos que incluye NETCONF, RESTCONF, YANG, secuencias de comandos Python integradas, telemetría de transmisión, alojamiento de aplicaciones basado en contenedores y parches para corregir errores críticos. El sistema operativo también tiene defensas integradas para proteger contra ataques en tiempo de ejecución.

● Visualización de extremo a extremo de la ruta desde el campus/sucursal hasta las nubes/DC con Cisco ThousandEyes Network y Application Synthetics (incluido con la licencia Cisco DNA Advantage)

● SD-Access: Los conmutadores Cisco Catalyst serie 9300 forman el componente fundamental de SD-Access, la arquitectura empresarial líder de Cisco:

● Automatización basada en políticas desde el borde hasta la nube

● Segmentación y microsegmentación simplificadas, con escalabilidad y rendimiento predecibles

● Automatización a través de Cisco DNA Center

● Política manejada a través de Cisco Identity Services Engine (ISE)

● Garantía de red proporcionada a través de Cisco DNA Center

● Lanzamiento más rápido de nuevos servicios empresariales y tiempo de resolución de problemas significativamente mejorado.

● Plug and Play (PnP) habilitado: una oferta simple, segura, unificada e integrada para facilitar la implementación o actualización de nuevos dispositivos en sucursales o campus a una red existente.

● Seguridad avanzada

● Análisis de tráfico cifrado (ETA): se beneficia del poder del aprendizaje automático para identificar y tomar medidas frente a amenazas o anomalías en su red, incluida la detección de malware en el tráfico cifrado (sin descifrado) y la detección de anomalías distribuidas.

● Compatibilidad con AES-256 con el potente algoritmo de cifrado MACsec de 256 bits disponible en todos los modelos

● Soluciones confiables: soporte de arranque seguro anclado en hardware e identificación segura de dispositivo único (SUDI) para Plug and Play, para verificar la identidad del hardware y el software.

Especificaciones y beneficios del producto

No 1. Producto Configuraciones

Modelos	Velocidades y enlaces ascendentes modulares	Ancho de banda de apilamiento	Densidad de mGig	pila de poder	IPSEC basado en HW	Capacidad de alojamiento de aplicaciones
Catalizador 9300X	10G, 25G, 40G, mGig y 100G	Stackwise-1T (480G al apilar con el modelo Catalyst 9300)	48x10G	(Mayor presupuesto de energía)	Hasta 100G IPsec*	(2 veces más recursos de alojamiento que los modelos Catalyst 9300)
Catalizador 9300	10G, 25G, 40G y mGig	Apilable-480	48x5G y 24x10G
Catalizador 9300L /LM		Apilable-320	12x10G

^*Necesita solicitar la clave HSec para la función IPsec.

La serie Cisco Catalyst 9300 consta de 19 modelos de conmutadores de enlace ascendente modulares y 14 modelos de conmutadores de enlace ascendente fijos.

No 2. Sbruja Cconfiguraciones

Modelo	Total 10/100/1000, cobre multigigabit o fibra SFP	Configuración de enlace ascendente	Fuente de alimentación de CA predeterminada
Modelos modulares de enlace ascendente
C9300X-48HX	48 puertos Cisco UPOE+, 48x 10G Multigigabit (10G/5G/2.5G/1G/100M) con 90W UPOE+	Enlaces ascendentes modulares	CA 1100W
C9300X-48TX	Datos de 48 puertos, 48x 10G Multigigabit (10G/5G/2.5G/1G/100M)	Enlaces ascendentes modulares	CA 715W
C9300X-48HXN	48 puertos Cisco UPOE+, 8x 10G Multigigabit (10G/5G/2.5G/1G/100M) + 40x 5G Multigigabit (5G/2.5G/1G/100M)	Enlaces ascendentes modulares	CA 1100W
C9300X-24HX	24 puertos Cisco UPOE+, 24x 10G Multigigabit (10G/5G/2.5G/1G/100M)	Enlaces ascendentes modulares	CA 1100W
C9300X-12Y	12 puertos 25G/10G/1G SFP28	Enlaces ascendentes modulares	CA 715W
C9300X-24Y	24 puertos 25G/10G/1G SFP28	Enlaces ascendentes modulares	CA 715W
C9300-24T	Datos de 24 puertos	Enlaces ascendentes modulares	CA 350W
C9300-48T	Datos de 48 puertos	Enlaces ascendentes modulares	CA 350W
C9300-24P	PoE+ de 24 puertos	Enlaces ascendentes modulares	CA 715W
C9300-48P	PoE+ de 48 puertos	Enlaces ascendentes modulares	CA 715W
C9300-24U	Cisco UPOE de 24 puertos	Enlaces ascendentes modulares	CA 1100W
C9300-48U	Cisco UPOE de 48 puertos	Enlaces ascendentes modulares	CA 1100W
C9300-24UX	Cisco UPOE multigigabit de 24 puertos (10G/5G/2.5G/1G/100M)	Enlaces ascendentes modulares	CA 1100W
C9300-48UXM	Cisco UPOE de 48 puertos, 36 puertos 100M/1G/2.5G + 12 puertos Multigigabit (10G/5G/2.5G/1G/100M)	Enlaces ascendentes modulares	CA 1100W
C9300-48UN	48 puertos UPOE multigigabit de 5 Gbps (5G/2.5G/1G/100M)	Enlaces ascendentes modulares	CA 1100W
C9300-24UB	Cisco UPOE de 24 puertos	Enlaces ascendentes modulares	CA 1100W
C9300-24UXB	Cisco UPOE multigigabit de 24 puertos (10G/5G/2.5G/1G/100M)	Enlaces ascendentes modulares	CA 1100W
C9300-48UB	Cisco UPOE de 48 puertos	Enlaces ascendentes modulares	CA 1100W
C9300-24H	Cisco UPOE+ de 24 puertos	Enlaces ascendentes modulares	CA 1100W
C9300-48H	48 Cisco UPOE+	Enlaces ascendentes modulares	CA 1100W
C9300-24S	24 1G SFP	Enlaces ascendentes modulares	CA 715W
C9300-48S	48 puertos 1G SFP	Enlaces ascendentes modulares	CA 715W
Modelos de enlace ascendente fijo
C9300L ‑ 24T ‑ 4G	Datos de 24 puertos	4 enlaces ascendentes fijos de 1G	CA 350W
C9300L ‑ 24T-4X	Datos de 24 puertos	Enlaces ascendentes fijos 4x 10G/1G	CA 350W
C9300L ‑ 48T ‑ 4G	Datos de 48 puertos	4 enlaces ascendentes fijos de 1G	CA 350W
C9300L ‑ 48T-4X	Datos de 48 puertos	Enlaces ascendentes fijos 4x 10G/1G	CA 350W
C9300L ‑ 24P ‑ 4G	PoE+ de 24 puertos	4 enlaces ascendentes fijos de 1G	CA 715W
C9300L ‑ 24P-4X	PoE+ de 24 puertos	Enlaces ascendentes fijos 4x 10G/1G	CA 715W
C9300L ‑ 48P ‑ 4G	PoE+ de 48 puertos	4 enlaces ascendentes fijos de 1G	CA 715W
C9300L ‑ 48P-4X	PoE+ de 48 puertos	Enlaces ascendentes fijos 4x 10G/1G	CA 715W
C9300L-48PF-4G	PoE+ de 48 puertos	4 enlaces ascendentes fijos de 1G	CA 1100W
C9300L-48PF-4X	PoE+ de 48 puertos	Enlaces ascendentes fijos 4x 10G/1G	CA 1100W
C9300L-24UXG-4X	24 puertos Cisco UPOE, 8 puertos Multigigabit (10G/5G/2.5G/1G/100M) + 16 puertos 1G (1G/100M/10M)	Enlaces ascendentes fijos 4x 10G/1G	CA 1100W
C9300L-24UXG-2Q	24 puertos Cisco UPOE, 8 puertos Multigigabit (10G/5G/2.5G/1G/100M) + 16 puertos 1G (1G/100M/10M)	2 enlaces ascendentes fijos de 40G	CA 1100W
C9300L-48UXG-4X	48 puertos Cisco UPOE, 12 puertos Multigigabit (10G/5G/2.5G/1G/100M) + 36 puertos 1G (1G/100M/10)	Enlaces ascendentes fijos 4x 10G/1G	CA 1100W
C9300L-48UXG-2Q	Cisco UPOE de 48 puertos, Multigigabit de 12 puertos (10G/5G/2.5G/1G/100M) + 36 puertos 1G (1G/100M/10M)	2 enlaces ascendentes fijos de 40G	CA 1100W
C9300LM-48UX-4Y	48 puertos Cisco UPOE, 8 puertos 10G Multigigabit (10G/5G/2.5G/1G/100M) + 40 puertos 1G (1G/100M/10M)	Enlaces ascendentes fijos 4x25G	CA 715W
C9300LM-48U-4Y	48 puertos 1G (1G/100M/10M) con Cisco UPOE	Enlaces ascendentes fijos 4x25G	CA 715W
C9300LM-24U-4Y	24 puertos 1G (1G/100M/10M) con Cisco UPOE	Enlaces ascendentes fijos 4x25G	CA 715W
C9300LM-48T-4Y	48 puertos 1G (1G/100M/10M) Datos	Enlaces ascendentes fijos 4x25G	CA 715W



No 3. Network Módulo

Módulo de red	Descripción
C9300X-NM-8M	Módulo de red multigigabit Catalyst 9300X 8x 10G/1G
C9300X-NM-8Y	Módulo de red Catalyst 9300X 8x 25G/10G/1G
C9300X-NM-2C	Módulo de red Catalyst 9300X 2x 100G/40G
C9300X-NM-4C*	Módulo de red Catalyst 9300X 4x 100G/40G
C9300-NM-4G	Módulo de red Catalyst 9300 Series 4x 1G
C9300-NM-4M	Módulo de red multigigabit 9300x Catalyst 4 Series
C9300-NM-8X	Módulo de red Catalyst 9300 Series 8x 10G/1G
C9300-NM-2Q	Módulo de red Catalyst 9300 Series 2x 40G
C9300-NM-2Y	Módulo de red Catalyst 9300 Series 2x 25G/10G/1G

^*El C9300X-NM-4C solo es compatible con los modelos C9300X-48HX, C9300X-48TX y C9300X-24Y

Tenga en cuenta lo siguiente:El modelo Catalyst 9300 es compatible con los módulos de red Catalyst 3850 y Catalyst 9300. El módulo de red Catalyst 9300X solo es compatible con los modelos Catalyst 9300X.

Para obtener más información, consulte la Guía de instalación de hardware.

No 4. Especificaciones de rendimiento

Descripción	Modelos de enlace ascendente modular Catalyst 9300XX modelos de enlace ascendente modulares	Modelos de enlace ascendente modular Catalyst 9300 Modelos de enlace ascendente modular 9300	Catalyst 9300 escala superior, modelos	Modelos de enlace ascendente fijo Catalyst 9300L
Número total de direcciones MAC	32,000	32,000	64,000	32,000
Número total de rutas IPv4 (ARP más rutas aprendidas)	39,000 (24,000 rutas directas y 15,000 rutas indirectas)	32,000 (24,000 rutas directas y 8000 rutas indirectas)	112,000 (48,000 rutas directas y 64,000 rutas indirectas)	32,000 (24,000 rutas directas y 8000 rutas indirectas)
Entradas de enrutamiento IPv6	19,500	16,000	56,000	16,000
Escala de enrutamiento de multidifusión	8,000	8,000	16,000	8,000
Entradas de escala de QoS	4,000	5,120	18,000	5,120
Entradas de escala ACL	8,000	5,120	18,000	5,120
Búfer de paquetes por SKU	Búfer de 16 MB para multigigabit 48G de 5 puertos, multigigabit 24G de 10 puertos y fibra de 12 puertos Búfer de 32 MB para 48 puertos 10G Multigigabit y fibra de 24 puertos	Búfer de 16 MB para modelos Gigabit Ethernet de 24 o 48 puertos Búfer de 32 MB para Multigigabit de 24 y 48 puertos	Búfer de 32 MB para modelos Gigabit Ethernet de 24 y 48 puertos Búfer de 64 MB para el modelo Multigigabit de 24 puertos (24UXB)	Búfer de 16 MB para modelos Gigabit Ethernet de 24 y 48 puertos
Entradas FNF	64,000 48 flujos en 5 puertos 24G Multigigabit y 10 puertos 12G Multigigabit y fibra de 128,000 puertos48 10 flujos en 24 puertos XNUMXG Multigigabit y fibra de XNUMX puertos	64,000 flujo en modelos Gigabit Ethernet de 24 y 48 puertos 128,000 flujos en Multigigabit de 24 puertos	128,000 flujo en modelos Gigabit Ethernet de 24 y 48 puertos 256,000 flujos en Multigigabit de 24 puertos	64,000 flujo en modelos Gigabit Ethernet de 24 y 48 puertos
DRAM	16 GB	8 GB	8 GB	8 GB
Flash	16 GB	16 GB	16 GB	16 GB
ID de VLAN	4094	4094	4094	4094
Total de interfaces virtuales conmutadas (SVI)	1000	1000	1000	1000
Tramas gigantes	Bytes 9198	Bytes 9198	Bytes 9198	Bytes 9198
Total de puertos enrutados por pila de la serie Catalyst 9300	448	448	448	416



No 5. Especificaciones de ancho de banda

(SKU)	Capacidad de conmutación	Capacidad de conmutación con apilamiento	Tasa de reenvío	Tasa de reenvío con apilamiento
C9300X-48TX	2,000 Gbps	3,000 Gbps	1488 Mpps	2232 Mpps
C9300X-48HX	2,000 Gbps	3,000 Gbps	1488 Mpps	2232 Mpps
C9300X-48HXN	2,000 Gbps	3,000 Gbps	1488 Mpps	2232 Mpps
C9300X-24HX	880 Gbps	1,880 Gbps	327.38 Mpps	1398.80 Mpps
C9300X-12Y	1,000 Gbps	2,000 Gbps	744.04 Mpps	1488 Mpps
C9300X-24Y	2,000 Gbps	3,000 Gbps	1488 Mpps	2232 Mpps
C9300-24T	208 Gbps	688 Gbps	154.76 Mpps	511.90 Mpps
C9300-48T	256 Gbps	736 Gbps	190.47 Mpps	547.62 Mpps
C9300-24P	208 Gbps	688 Gbps	154.76 Mpps	511.90 Mpps
C9300-48P	256 Gbps	736 Gbps	190.47 Mpps	547.62 Mpps
C9300-24U	208 Gbps	688 Gbps	154.76 Mpps	511.90 Mpps
C9300-48U	256 Gbps	736 Gbps	190.48 Mpps	547.62 Mpps
C9300-24UX	640 Gbps	1120 Gbps	476.19 Mpps	833.33 Mpps
C9300-48UXM	580 Gbps	1060 Gbps	431.54 Mpps	788.69 Mpps
C9300-48UN	640 Gbps	1120 Gbps	476.19 Mpps	833.33 Mpps
C9300-24UB	208 Gbps	688 Gbps	154.76 Mpps	511.90 Mpps
C9300-48UB	256 Gbps	736 Gbps	190.48 Mpps	547.62 Mpps
C9300-24UXB	640 Gbps	1120 Gbps	476.19 Mpps	833.33 Mpps
C9300-24H	208 Gbps	688 Gbps	154.76 Mpps	511.90 Mpps
C9300-48H	256 Gbps	736 Gbps	190.48 Mpps	547.62 Mpps
C9300-24S	208 Gbps	688 Gbps	154.76 Mpps	511.90 Mpps
C9300-48S	256 Gbps	736 Gbps	190.47 Mpps	547.62 Mpps
C9300X-12Y	1,000 Gbps	2,000 Gbps	744.04 Mpps	1488 Mpps
C9300X-24Y	2,000 Gbps	3,000 Gbps	1488 Mpps	2232 Mpps
C9300L ‑ 24T ‑ 4G	56 Gbps	376 Gbps	41.66 Mpps	279.76 Mpps
C9300L ‑ 24T-4X	128 Gbps	448 Gbps	95.23 Mpps	333.33 Mpps
C9300L ‑ 48T ‑ 4G	104 Gbps	424 Gbps	77.38 Mpps	315.48 Mpps
C9300L ‑ 48T-4X	176 Gbps	496 Gbps	130.95 Mpps	369.05 Mpps
C9300L ‑ 24P ‑ 4G	56 Gbps	376 Gbps	41.66 Mpps	279.76 Mpps
C9300L ‑ 24P-4X	128 Gbps	448 Gbps	95.23 Mpps	333.33 Mpps
C9300L ‑ 48P ‑ 4G	104 Gbps	424 Gbps	77.38 Mpps	315.48 Mpps
C9300L ‑ 48P-4X	176 Gbps	496 Gbps	130.95 Mpps	369.05 Mpps
C9300L-48PF-4G	104 Gbps	424 Gbps	77.38 Mpps	315.48 Mpps
C9300L-48PF-4X	176 Gbps	496 Gbps	130.95 Mpps	369.05 Mpps
C9300L-24UXG-4X	272 Gbps	592 Gbps	202.38 Mpps	440.47 Mpps
C9300L-24UXG-2Q	352 Gbps	672 Gbps	261.90 Mpps	500.00 Mpps
C9300L-48UXG-4X	392 Gbps	712 Gbps	291.66 Mpps	529.76 Mpps
C9300L-48UXG-2Q	472 Gbps	792 Gbps	351.19 Mpps	589.28 Mpps

^*Para IPv4 e IPv6, todos los modelos tienen un rendimiento sin bloqueo a velocidad de cable. Las tasas de reenvío de la tabla anterior se miden utilizando el tamaño de paquete IPv64 de 4 bytes.
