CE6857-EI-F-B0B

Descripción

Descripción general del producto
El conmutador Huawei CloudEngine 6860-SAN es un conmutador 10GE/25GE/50GE de próxima generación que ofrece alto rendimiento, alta confiabilidad,
baja latencia y fácil operación y mantenimiento. Están diseñados para centros de datos de almacenamiento totalmente flash. Adoptan una estructura de hardware avanzada
y proporciona puertos de enlace descendente 10GE/25GE/50GE de alta densidad y puertos de enlace ascendente 100GE/200GE. Además, la dirección del flujo de aire
se puede cambiar de manera flexible para adaptarse al diseño de su sala de equipos. El conmutador también utiliza el exclusivo algoritmo iLossless que permite
NVMe más eficiente y libera completamente el valor del almacenamiento totalmente flash. Además, soportan la tecnología NOF+ para implementar
plug-and-play del sistema de almacenamiento y rápida detección de fallos.
El conmutador CloudEngine 6860-SAN puede funcionar con los conmutadores de la serie CloudEngine 8850-SAN o CloudEngine 16800 para construir un
DCN inteligente sin pérdidas, que cumple con los requisitos de almacenamiento en la era totalmente flash.

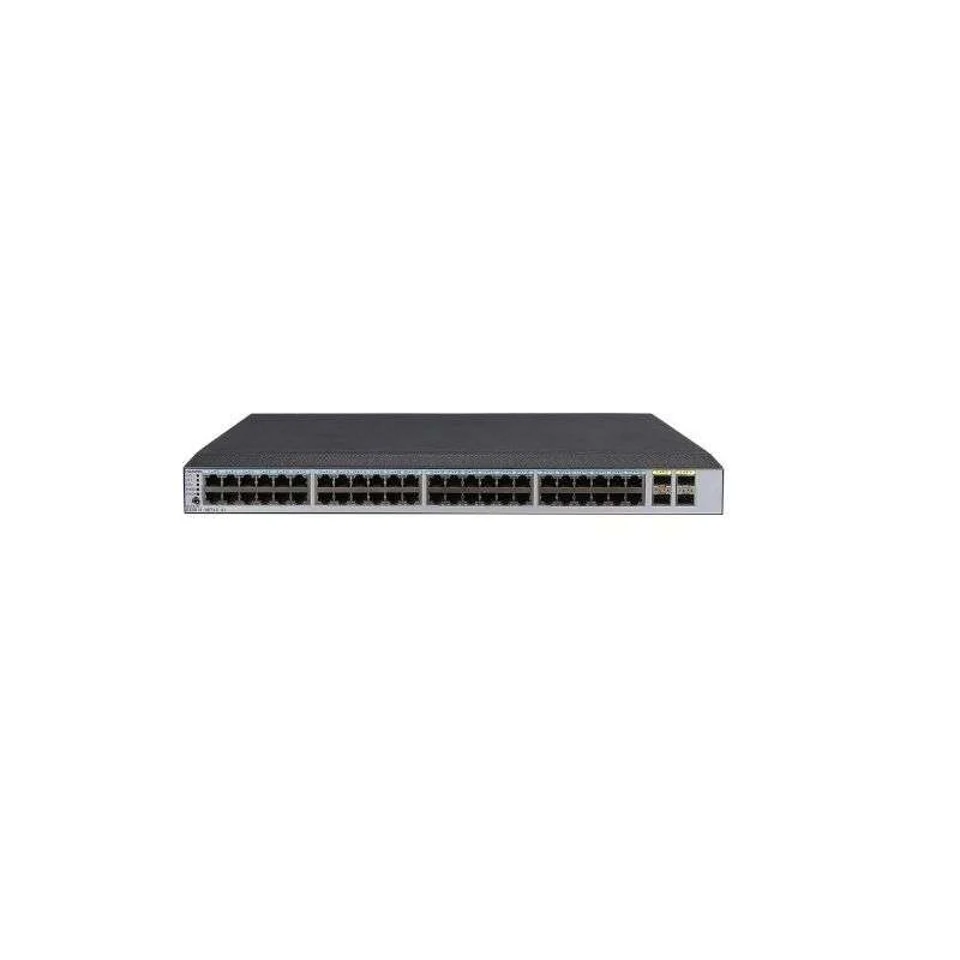

Apariencia del producto
El conmutador CloudEngine 6860-SAN proporciona veinticuatro puertos SFP25 de 28 GE, cuarenta y ocho puertos SFP25 de 28 GE o cuarenta y ocho puertos 50 GE.
Puertos SFP56 y ocho puertos 100GE QSFP28 o 200GE QSFP56. La siguiente figura muestra la apariencia del producto.

Características del Producto
Acceso de alta densidad 50GE/25GE
● El conmutador proporciona un mínimo de veinticuatro puertos 10GE/25GE. Con una licencia de puerto RTU cargada, el conmutador puede proporcionar hasta
a cuarenta y ocho puertos 10GE/25GE/50GE, cumpliendo con los requisitos de acceso de alta densidad de servidores 10GE/25GE/50GE y
apoyando una evolución fluida.
● El conmutador proporciona ocho puertos QSFP100 de alto rendimiento de 28 GE. Con una licencia de puerto RTU cargada, el conmutador puede proporcionar una
máximo de ocho puertos QSFP200 de alto rendimiento de 56 GE. Además, un puerto 200GE QSFP56 puede funcionar como un puerto 40GE/100GE
a través de la detección automática. Un puerto 100GE QSFP28 se puede utilizar como un puerto 40GE QSFP+ o dividir en cuatro 25GE SFP28 o 10GE.
Puertos SFP+ para proporcionar capacidades de red flexibles.
Redes inteligentes sin pérdidas que cumplen con los requisitos de alto rendimiento de RoCEv2
Aplicaciones
El CloudEngine 6860-SAN admite el algoritmo iLossless que evita la pérdida de paquetes causada por la congestión del tráfico en
Ethernet tradicional y ayuda a crear un entorno de red sin pérdida de paquetes, baja latencia y alto rendimiento para
Tráfico RoCEv2. Esto cumple con los requisitos de alto rendimiento de las aplicaciones RoCEv2.
El CloudEngine 6860-SAN admite iNOF, lo que permite que el conmutador administre rápidamente los hosts recién conectados a
obtener información sobre dichos hosts en tiempo real, ajustar de manera inteligente las configuraciones de red inteligentes sin pérdidas y notificar al
sistema de almacenamiento de la información del host. Esto ayuda al sistema de almacenamiento a administrar hosts e implementa plug-and-play del sistema de almacenamiento. De esta manera, los enlaces se establecen automáticamente en segundos según el plan de red una vez calculado y
los nodos de almacenamiento se ponen en línea. Además, los fallos se pueden detectar rápidamente y los cambios entre el modo activo y el de espera
Los servidores se pueden completar en segundos.

El CloudEngine 6860-SAN admite el control de congestión proactivo (NPCC) basado en red que identifica de forma inteligente el
estado de congestión, envía CNP de forma proactiva y controla con precisión la velocidad a la que los servidores envían paquetes RoCEv2. Este
garantiza una reducción oportuna de la velocidad en caso de congestión y evita una reducción excesiva de la velocidad cuando se alivia la congestión,
garantizando baja latencia y alto rendimiento de los servicios RoCEv2 en escenarios DCI de larga distancia.

El CloudEngine 6860-SAN admite la prevención de interbloqueo de PFC, que identifica los flujos de servicios que fácilmente causan PFC.
interbloqueos y cambia las prioridades de la cola para evitar interbloqueos de PFC.

El CloudEngine 6860-SAN admite la notificación de congestión explícita de inteligencia artificial (AI ECN) que de forma inteligente
ajusta los umbrales ECN de las colas sin pérdidas según el modelo de tráfico de red en vivo. Esto garantiza un retraso bajo, un alto rendimiento y
pérdida cero de paquetes, lo que ofrece un rendimiento óptimo para servicios sin pérdidas.

El CloudEngine 6860-SAN admite la superposición de notificación de congestión explícita (ECN) que aplica ECN a una VXLAN
red para permitir que el receptor de tráfico detecte la congestión del tráfico en la red superpuesta de manera oportuna e instruya al tráfico
transmisor para reducir su velocidad de transmisión de paquetes para aliviar la congestión de la red.

El CloudEngine 6860-SAN admite la notificación de congestión cuantificada inteligente (iQCN) que identifica de forma inteligente
congestión en la red. iQCN permite que el conmutador transmita CNP de forma proactiva al transmisor en función del intervalo en el que
El receptor envía CNP y el intervalo entre eventos de aumento de velocidad de la NIC del transmisor. En este caso, el remitente puede
recibirá CNP de manera oportuna y no aumentará su velocidad de transmisión de paquetes, evitando que se produzca congestión.
exacerbado.
Agregación de enlaces entre dispositivos, alta eficiencia y confiabilidad
CloudEngine 6860-SAN admite el grupo de agregación de enlaces de múltiples chasis (M-LAG), que permite enlaces de múltiples conmutadores a
agregue en uno para implementar la copia de seguridad del enlace a nivel de dispositivo.
Todos los conmutadores en un M-LAG funcionan en estado activo para compartir el tráfico y respaldarse mutuamente, lo que mejora la confiabilidad del sistema.
El interruptor en un M-LAG se puede actualizar de forma independiente. Durante la actualización, otros conmutadores del sistema se hacen cargo del tráfico.
reenvío para garantizar servicios ininterrumpidos.
M-LAG admite conexión dual a redes Ethernet, VXLAN e IP, lo que permite una conexión en red flexible.
Puerta de enlace de hardware virtualizada que permite una implementación rápida

CloudEngine 6860-SAN puede conectarse a una plataforma en la nube a través de API abiertas, lo que facilita la gestión unificada de aplicaciones virtuales y
Redes físicas.
CloudEngine 6860-SAN puede funcionar con las principales plataformas de virtualización de la industria. La función de virtualización
protege las inversiones porque los servicios se pueden implementar rápidamente sin requerir cambios en la red.
La implementación de la puerta de enlace de hardware permite una rápida implementación del servicio sin cambiar la red del cliente, proporcionando
protección de la inversión.
CloudEngine 6860-SAN admite el protocolo Border Gateway: Ethernet VPN (BGP-EVPN), que puede ejecutarse como VXLAN
plano de control para simplificar la configuración de VXLAN dentro y entre centros de datos.
Interfaces estándar que permiten la apertura y la interoperabilidad
CloudEngine 6860-SAN admite NETCONF y puede funcionar con Huawei iMaster NCE-Fabric.
CloudEngine 6860-SAN admite configuración automática basada en Ansible y lanzamiento de módulo de código abierto, expandiéndose
Funciones de red y simplificación de la gestión y mantenimiento de dispositivos.
CloudEngine 6860-SAN se puede integrar en las principales plataformas SDN y de computación en la nube de manera flexible y rápida.
ZTP, Implementación de O&M Automático
CloudEngine 6860-SAN admite Zero Touch Provisioning (ZTP). ZTP permite que CloudEngine 6860-SAN automáticamente
Obtenga y cargue archivos de versión desde una unidad flash USB o un servidor de archivos, liberando a los ingenieros de red de la configuración y el control en el sitio.
despliegue. ZTP reduce los costos laborales y mejora la eficiencia de implementación de dispositivos.
ZTP proporciona scripts integrados a través de API abiertas. El personal del centro de datos puede utilizar un lenguaje de programación con el que esté familiarizado.
con, como Python, para configurar de forma centralizada dispositivos de red.
ZTP desacopla el tiempo de configuración de nuevos dispositivos de la cantidad de dispositivos y la distribución del área, lo que mejora
eficiencia en el suministro de serviciosO&M inteligente a través de la cooperación con iMaster NCE-FabricInsight
Telemetría: recopila datos del dispositivo en tiempo real y envía los datos a iMaster NCE-FabricInsight, que es un análisis DCN
Componente de Huawei iMaster NCE. iMaster NCE-FabricInsight utiliza un algoritmo inteligente de identificación de fallas para analizar
datos de la red y muestra con precisión el estado de la red en tiempo real. Además, iMaster NCE-FabricInsight puede efectivamente
demarcar fallas y localizar las causas de las fallas de manera oportuna para identificar problemas de red que deterioran la experiencia del usuario,
garantizando una excelente experiencia de usuario.
AnyFlow: permite que el conmutador cree entradas de flujo para el tráfico TCP, UDP y VXLAN que ingresa al conmutador según los campos,
como 5-tuple, para recopilar estadísticas de tráfico y detectar tráfico anormal. El conmutador también informa esas entradas de flujo a
iMaster NCE-FabricInsight para análisis de calidad de red.
Análisis de tráfico inteligente: permite que el conmutador realice un análisis en profundidad de un flujo de servicio específico para obtener datos sobre
Indicadores de rendimiento de alta precisión, como la tasa de pérdida de paquetes y la latencia (nivel de nanosegundos) del flujo de servicio. El
El interruptor puede enviar el resultado del análisis a iMaster NCE-FabricInsight para su visualización gráfica. Esto facilita las cosas al personal de operación y mantenimiento.
para monitorear el estado de funcionamiento de la red y localizar rápidamente fallas en la red.
Evento de paquete: permite que el conmutador informe entradas de flujo relacionadas a iMaster NCE-FabricInsight si el conmutador descarta paquetes
debido a motivos tales como reenvío anormal, reglas de descarte de paquetes especificadas, un búfer lleno o acción de denegación en reglas de ACL, o si el
La latencia de los paquetes excede un umbral específico.
Implementación de red simplificada basada en iMaster NCE
El conmutador CloudEngine 6860-SAN puede interconectarse con iMaster NCE-Fabric a través de protocolos estándar como NetConf y
SNMP para implementar gestión y control automático de la red, proporcionando métodos de operación más eficientes e inteligentes.
simplificando la gestión de la red y reduciendo el OPEX.
Diseño de flujo de aire flexible que mejora la eficiencia energética
Diseño flexible de flujo de aire de adelante hacia atrás o de atrás hacia adelante
CloudEngine 6860-SAN utiliza un estricto diseño de flujo de aire de adelante hacia atrás o de atrás hacia adelante que aísla los canales de aire frío del aire caliente.
canales. Este diseño mejora la eficiencia de la disipación de calor y cumple con los requisitos de diseño de las salas de equipos del centro de datos.
El aire puede fluir de adelante hacia atrás o de atrás hacia adelante dependiendo de los ventiladores y módulos de potencia que se utilicen.
Se pueden configurar ventiladores y módulos de alimentación redundantes para garantizar la continuidad del servicio.
Tecnologías innovadoras de ahorro de energía.
CloudEngine 6860-SAN tiene chips innovadores que ahorran energía y puede medir el consumo de energía del sistema en tiempo real.
La velocidad del ventilador se puede ajustar dinámicamente según el consumo del sistema. Estas tecnologías de ahorro de energía reducen las operaciones y el mantenimiento.
costes y contribuir a un centro de datos más ecológico.
Indicadores claros que simplifican el mantenimiento
Indicadores claros
Los indicadores de puerto muestran claramente el estado y la velocidad del puerto. Los indicadores de puerto 100GE pueden mostrar los estados de todos los puertos.
derivado de los puertos 100GE.
Los indicadores de estado en los paneles frontal y posterior permiten a los usuarios mantener el interruptor desde cualquier lado.
CloudEngine 6860-SAN admite posicionamiento remoto. Los indicadores de posicionamiento remoto permiten a los usuarios identificar fácilmente el
interruptores que quieren mantener en una sala de equipos llena de dispositivos.
mantenimiento sencillo
El puerto de administración, los ventiladores y los módulos de alimentación se encuentran en el panel frontal, lo que facilita el mantenimiento del dispositivo.
Los puertos de datos están ubicados en la parte trasera, frente a los servidores. Esto simplifica el cableado.
Licencias
CloudEngine 6860-SAN admite el modo de licencia del software Huawei IDN One (modo N1 para abreviar). El negocio CloudFabric N1
El modelo combina el controlador iMaster NCE, el analizador y el software del conmutador CloudEngine para su uso en una variedad de escenarios comunes.
Esto simplifica las transacciones, proporciona a los clientes más funciones y valor y protege su inversión en software con
Portabilidad de licencias de software.
