Servidor DL ​​380 Gen 10

Descripción

Descripción general

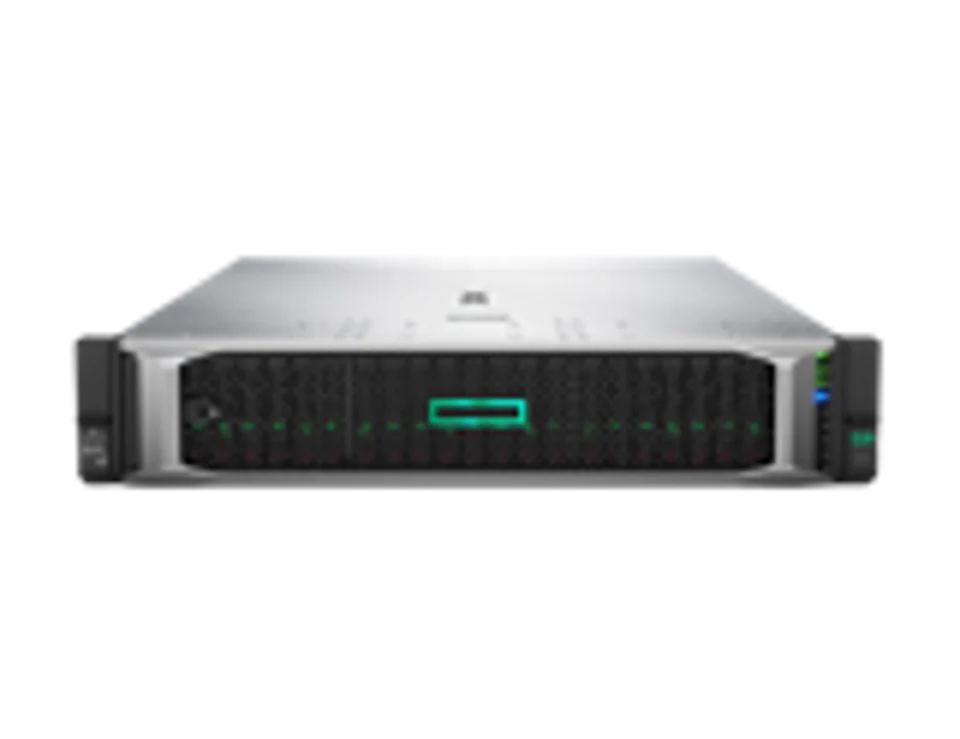

Servidor HPE ProLiant DL380 Gen10

El seguro 2P 2U HPE ProLiant DL380 Gen10 se adapta a diferentes cargas de trabajo y entornos, brindando un rendimiento de clase mundial con el equilibrio adecuado de escalabilidad y extensibilidad. Diseñado para ofrecer una versatilidad y resistencia excepcionales, y respaldado por una garantía integral, lo que lo hace ideal para una amplia gama de entornos, desde contenedores hasta la nube y big data. Estandarice en la plataforma informática más confiable de la industria.

Vista frontal: se muestra el chasis SFF con compartimiento multimedia universal opcional con sistema óptico y 2 NVME más 16 NVMe

1.	Panel de acceso de extracción rápida	10.	Botón UID
2.	Bahía de medios universal opcional. 2 USB 2.0 y Display Port estándar (8 bahías SFF o 6 SFF+2NVMe u 8NVMe opcionales)	11.	Puerto de servicio frontal de iLO
3.	Unidad óptica opcional. Requiere bahía de medios universal	12.	USB 3.0
4.	2 HDD SFF opcionales, requiere bahía de medios universal opcional	13.	Etiqueta de extracción de etiqueta de serie
5.	Bahía de unidad 2. Se muestra NVMe (8 SFF, 6SFF+2NVMe u 8 NVMe PCIe SSD opcionales)	14.	Box 3
6.	Bahía de jaula de 8 unidades SFF	15.	Box 2
7.	Botón de encendido/espera y botón LED de alimentación del sistema	16.	Box 1
8.	LED de salud	17.	Puerto de pantalla frontal opcional (a través de Universal Media Bay)
9.	Estado de la NIC	18.	USB 2.0 opcional (a través de Universal Media Bay)

Vista frontal: se muestra el chasis 8LFF con compartimento multimedia universal y unidad óptica y 2SFF opcionales

1.	Botón UID	6.	Puerto de servicio frontal de iLO
2.	LED de salud	7.	Etiqueta de extracción de etiqueta de serie
3.	Estado de la NIC	8.	Se muestra la unidad óptica opcional (en blanco como estándar)
4.	Botón de encendido/espera y botón LED de alimentación del sistema	9.	Se muestran 2 bahías de unidades SFF opcionales; se muestran 2 NVMe
5.	Puerto de pantalla frontal

Vista interna del chasis 8SFF – con opción 2^nd Se muestra CPU, FlexLOM y matriz inteligente

1.	Se muestra la jaula del ventilador con 6 ventiladores estándar de conexión en caliente (ventiladores de temperatura de alto rendimiento opcionales)	9 ..	(Abajo) Fuentes de alimentación de ranura flexible HPE redundantes de conexión en caliente
2.	2 procesadores, se muestra el disipador de calor	10.	Conexión para un segundo elevador (opcional) (Requiere una segunda CPU)
3.	Condensador híbrido HPE Smart opcional o batería de almacenamiento HPE Smart	11.	NIC integrada de 4x1 Gbe (si está equipada)1
4.	Ranuras DIMM DDR4. Se muestra completamente ocupado en 24 ranuras (12 por procesador)	12.	Tarjeta vertical PCIe primaria, estándar (tarjeta vertical de GPU de doble ancho opcional)
5.	Ranura para tarjeta MicroSD (opción opcional de Micro-SD dual)	13.	Ranura FlexibleLOM (opcional, según el modelo seleccionado)
6.	Conector USB 3.0 interno	14.	X4 puertos SATA (1, 2 y 3)
7.	Conector de detección de intrusión en el chasis	15.	Deflector de aire transparente
8.	HPE Smart Array opcional (se muestra P408i-a) Deflector de aire transparente

Notas: ¹ Los modelos Networking Choice (NC) no incluyen una NIC integrada y tienen un FlexibleLOM preseleccionado para los modelos Build-to-Order (BTO); Los modelos de configuración bajo pedido (CTO) requieren una opción de red principal de FlexibleLOM o adaptadores de red seleccionados, adaptadores NIC. Consulte las secciones "Adaptadores FlexibleLOM" y/o "Redes HPE" para conocer las opciones disponibles.

Vista trasera: se muestran FlexLOM opcionales, unidades traseras y puerto serie

1.	Elevador primario. Ranuras PCI (ranuras 1 a 3 de arriba a abajo, soporte vertical enviado de serie, no se muestra), unidades traseras 2SFF opcionales	9.	Fuente de alimentación LED de alimentación
2.	Elevador secundario. Ranuras PCI (las ranuras 4 a 6 de arriba a abajo, no se muestran, requieren una segunda tarjeta vertical y un segundo procesador). Mostrando 2 SFF traseros opcionales	10.	Bahía 2 de fuente de alimentación con ranura flexible HPE (se muestra 800 W)
3.	Puerto serie opcional	11.	conector VGA
4.	Elevador terciario (ranuras 7-8). 2 HDD SFF traseros opcionales (compatibles con el extremo frontal 24 SFF o 12 LFF)	12.	Adaptador de red integrado de 4 x 1 GbE (si está equipado) 1
5.	Fuente de alimentación Conexión de alimentación	13.	Puerto de gestión de iLO dedicado
6.	Fuente de alimentación LED de alimentación	14.	Conectores USB 3.0 (2)
7.	Bahía 1 de fuente de alimentación con ranura flexible HPE (se muestra 800 W)	15.	LED de ID de unidad
8.	Fuente de alimentación Conexión de alimentación	16.	Puertos FlexibleLOM (se muestran 4 x 1 GbE); Opcional, dependiendo del modelo.

Notas: ¹ Los modelos Networking Choice (NC) no incluyen una NIC integrada y tienen un FlexibleLOM preseleccionado para los modelos Build-to-Order (BTO); Los modelos de configuración bajo pedido (CTO) requieren una opción de red principal de FlexibleLOM o adaptadores de red seleccionados, adaptadores NIC. Consulte las secciones "Adaptadores FlexibleLOM" y/o "Redes HPE" para conocer las opciones disponibles.

Factor de forma

• Rack 2U

Tipos de chasis

• 8 SFF con Universal Media Bay opcional y opciones de bahía de unidades SFF o NVMe opcionales
• 24 bahías SFF con opción de bahía de unidad trasera adicional de 6 SFF para un total de 30 unidades SFF
• 8 LFF con bahía universal para medios
• 12 LFF con plano medio de 4 LFF opcional y 3LFF opcional + 2 bahías de unidades traseras SFF para un total de 19 unidades LFF + 2 unidades SFF

Notas:

La caja de tracción trasera 3 LFF consumirá espacio para el elevador secundario y terciario.

Los chasis 8 y 12 LFF también admiten la caja de unidad trasera 2 SFF que permite al usuario conectar un elevador secundario o terciario.

La opción de 8 unidades NVMe (826689-B21) solo se puede aprovechar en el chasis SFF y reemplaza la Caja 1, 2 o 3; sin embargo, se admite un máximo de 20 unidades NVMe con ocupación parcial de la Caja 1.

 La jaula Premium (826690-B21, 6 SAS/SATA+2 NVMe) solo se puede aprovechar en el chasis SFF y reemplaza la Caja 1, 2 o 3.

El Universal Media Bay (826708-B21) no está disponible con el chasis LFF ni con el extremo frontal 24 SFF y solo puede ocuparse en la Caja 1.

El 8 SFF se puede actualizar con una caja de unidad 8SFF adicional para un total de 16 o 24 unidades SFF. Para una actualización óptima, la casilla 2 debe completarse en segundo lugar y la casilla 1 debe ser la última en completarse para una actualización de campo a 24 SFF. Para compilaciones de CTO que requieren 24 SFF, utilice el chasis 24 SFF (868704-B21) o (P19719-B21). Tenga en cuenta que una actualización de campo a 24 SFF requerirá un kit de ventilador de alto rendimiento (867810-B21).

El chasis 8 LFF no se puede actualizar al frente 12 LFF en el campo; sin embargo, el plano medio 4-LFF (826686-B21) es compatible, pero también requerirá un kit de ventilador de alto rendimiento (867810-B21).

El chasis 8LFF se entrega con 6 ventiladores estándar.

Todos los modelos vienen con el controlador Smart Array S100i con soporte RAID de software integrado para 12 unidades. El S100i utiliza 14 puertos SATA integrados, pero solo se puede acceder a 12 puertos, ya que 2 se aprovechan para admitir las 2 opciones M.2 en el soporte vertical principal.

Ventiladores del sistema

• Estándar: tipos de ventilador incluidos

Notas:

Los modelos 1P normalmente se envían con 4 ventiladores estándar. El kit de opción del segundo procesador contiene 2 ventiladores adicionales. Los modelos 1P tienen (4) (estándar de redundancia N+1).

Los modelos 2P normalmente se envían con 6 ventiladores estándar. Los modelos 2P tienen (6) (estándar de redundancia N+1).

  Los chasis 12 LFF y 24 SFF se envían con 6 ventiladores de alto rendimiento de serie.

El chasis 8LFF se envía con 6 ventiladores estándar.

Hay disponible un kit de ventilador de alto rendimiento para adaptarse a entornos de temperatura ambiente.

Se requieren kits de ventiladores de alto rendimiento para unidades traseras, tarjetas gráficas (GPU) o configuraciones NVMe.



Dimensiones

• Unidades SFF:

8.73 44.54 x x 67.94 cm / 3.44 17.54 x x 26.75 en

• Unidades LFF:

8.73 44.54 x x 73.02 cm / 3.44 17.54 x x 28.75 en

Peso (aproximado)

Mínimo:8 chasis SFF con 1 unidad de disco duro SFF y 7 unidades de disco duro de relleno, 2 unidades de bahía de disco de relleno, 1 procesador que incluye disipador de calor estándar, 1 fuente de alimentación (más panel de relleno), 1 Smart Array, 1 elevador instalado, cables para lo anterior)

• ­ Máximo:19.5 kg / 43.00 lbs
• ­ Mínimo:14.9 kg / 32.75 lbs



Máximo:12 discos duros LFF (sin discos traseros), 2 procesadores, 2 fuentes de alimentación, 1 Smart Array, 2 elevadores instalados)

• ­ Máximo:24.5 kg / 54 lbs
• ­ Mínimo:17.1 kg / 37.75 lb

---

Información de configuración

Modelos de servidor CTO de elección de red	Servidor HPE ProLiant DL380 Gen10 8LFF NC CTO	Servidor HPE ProLiant DL380 Gen10 12LFF NC CTO	Servidor HPE ProLiant DL380 Gen10 8SFF NC CTO	Servidor HPE ProLiant DL380 Gen10 24SFF NC CTO
Número de referencia	P19717-B21	P19718-B21	P19720-B21	P19719-B21
Cadena de suministro de confianza de HPE	P36394-B21 Opcional
SKU de instrucción TAA	P19713-B21 Opcional
Procesador	No incluido de serie	No incluido de serie	No incluido de serie	No incluido de serie
Ranuras DIMM	Ranuras de 24 DIMM	Ranuras de 24 DIMM	Ranuras de 24 DIMM	Ranuras de 24 DIMM
Controlador de almacenamiento	SW RAID integrado con 14 puertos SATA (12 puertos accesibles), elección de Smart Array modular HPE y controlador enchufable PCIe
PCIe	Tres estándar en el elevador principal (con soporte dual M.2)
Jaula de transmisión: incluida	8 LFF	12 LFF	8 SFF	24 SFF
Controlador de red	Elección de HPE FlexibleLOM o adaptadores de red verticales seleccionados para la selección de red principal más adaptadores de red verticales adicionales/opcionales Notas: Sin redes integradas
Ventiladores	6-Estándar	6-Rendimiento	4-Estándar	6-Rendimiento
Gestionamiento	HPE iLO con Intelligent Provisioning (estándar), iLO Advances y OneView (opcional)
USB	1x 3.0 estándar más puerto de servicio frontal iLO	Ninguno como estándar	1x 3.0 estándar más puerto de servicio frontal iLO	1x 3.0 estándar más puerto de servicio frontal iLO



Modelos de servidor CTO de elección de red	Servidor CTO HPE DL380 Gen10 NC 8SFF BC
Número de referencia	P56969-B21
Cadena de suministro de confianza de HPE	P36394-B21 Opcional
Procesador	No incluido de serie
Ranuras DIMM	Ranuras de 24 DIMM
Controlador de almacenamiento	SW RAID integrado con 14 puertos SATA (12 puertos accesibles), elección de controlador HPE Tri-Mode
PCIe	Tres estándar en el elevador principal (con soporte dual M.2)
Jaula de transmisión: incluida	8 SFF
Controlador de red	Elección de HPE FlexibleLOM o adaptadores de red verticales seleccionados para la selección de red principal más adaptadores de red verticales adicionales/opcionales Notas: Sin redes integradas
Ventiladores	4-Estándar
Gestionamiento	HPE iLO con Intelligent Provisioning (estándar), iLO Advances y OneView (opcional)
USB	1x 3.0 estándar más puerto de servicio frontal iLO



Los siguientes (4) modelos de servidor CTO vienen de serie con un adaptador HPE 1i de 4 puertos Ethernet de 331 Gb integrado.

LOM integrado Modelos de servidor CTO	HPE ProLiant DL380 Gen10 8LFF Servidor CTO	HPE ProLiant DL380 Gen10 12LFF Servidor CTO	HPE ProLiant DL380 Gen10 8SFF Servidor CTO	HPE ProLiant DL380 Gen10 24SFF Servidor CTO
Número de referencia	868706-B21	868705-B21	868703-B21	868704-B21
Cadena de suministro de confianza de HPE	P36394-B21 Opcional
SKU de instrucción TAA	P19713-B21 Opcional
Procesador	No incluido de serie	No incluido de serie	No incluido de serie	No incluido de serie
Ranuras DIMM	Ranuras de 24 DIMM	Ranuras de 24 DIMM	Ranuras de 24 DIMM	Ranuras de 24 DIMM
Controlador de almacenamiento	SW RAID integrado con 14 puertos SATA (12 puertos accesibles), elección de Smart Array modular HPE y controlador enchufable PCIe
PCIe	Tres estándar en el elevador principal (con soporte dual M.2)
Jaula de transmisión: incluida	8 LFF	12 LFF	8 SFF	24 SFF
Controlador de red	Adaptador HPE 1i de 4 puertos Ethernet de 331 Gb más tarjeta HPE FlexibleLOM o vertical opcional
Ventiladores	6-Estándar	6-Rendimiento	4-Estándar	6-Rendimiento
Gestionamiento	HPE iLO con Intelligent Provisioning (estándar), iLO Advances y OneView (opcional)
USB	1x 3.0 estándar más puerto de servicio frontal iLO	Ninguno como estándar	1x 3.0 estándar más puerto de servicio frontal iLO	1x 3.0 estándar más puerto de servicio frontal iLO



LOM integrado Modelos de servidor CTO	Servidor CTO HPE DL380 Gen10 8SFF BC
Número de referencia	P56970-B21
Cadena de suministro de confianza de HPE	P36394-B21 Opcional
Procesador	No incluido de serie
Ranuras DIMM	Ranuras de 24 DIMM
Controlador de almacenamiento	SW RAID integrado con 14 puertos SATA (12 puertos accesibles), elección de controlador de almacenamiento HPE Tri-Mode solo para SAS/SATA.
PCIe	Tres estándar en el elevador principal (con soporte dual M.2)
Jaula de transmisión: incluida	8 SFF
Controlador de red	Adaptador HPE 1i de 4 puertos Ethernet de 331 Gb más tarjeta HPE FlexibleLOM o vertical opcional
Ventiladores	4-Estándar
Gestionamiento	HPE iLO con Intelligent Provisioning (estándar), iLO Advances y OneView (opcional)
USB	1x 3.0 estándar más puerto de servicio frontal iLO
