Conmutador de almacenamiento HPE serie M SN2010M

Descripción

Descripción general

Conmutador de almacenamiento HPE serie M SN2010M con NVIDIA Cumulus® Linux

La serie HPE M con conmutadores Ethernet serie NVIDIA Cumulus® Linux satisface las complejas necesidades de red, el crecimiento y la expansión de los centros de datos actuales, y es ideal para implementaciones en la parte superior del rack (TOR), así como para entornos virtualizados, hiper -infraestructuras convergentes e implementaciones de almacenamiento. Los conmutadores Ethernet HPE serie M le brindan la cantidad adecuada de ancho de banda de red y ofrecen un rendimiento constante y sin pérdida de paquetes para cargas de trabajo de almacenamiento y de alto rendimiento.

¿El conmutador de almacenamiento HPE serie M SN2010M con NVIDIA Cumulus? Linux se basa en la primera generación de conmutadores NVIDIA SpectrumTM y está diseñado para aplicaciones Leaf/ToR de centros de datos. El SN1M 2010U de ancho medio ofrece máxima flexibilidad, proporcionando velocidades de puerto de 1 GbE a 100 GbE y densidad de puerto para una conectividad de rack completo de alta disponibilidad con cualquier servidor. Además de las funciones avanzadas, el SN2010M ofrece un búfer de paquetes de 16 MB totalmente compartido en el chip y un uso de puerto flexible. Los puertos de enlace ascendente permiten múltiples relaciones de bloqueo para cumplir con cualquier requisito de aplicación. El conmutador de almacenamiento HPE serie M SN2010M es ideal para crear redes de capa 2 y capa 3 a escala de nube. La plataforma HPE Storage Switch M Series SN2010M ofrece alto rendimiento, baja latencia constante y soporte para capacidades de red avanzadas definidas por software, lo que la hace ideal para aplicaciones de TI, nube, almacenamiento hiperconvergente y análisis de datos a escala web.

Las redes de alto ancho de banda, baja latencia y sin pérdida de paquetes se están volviendo críticas a medida que continúa creciendo la necesidad de acceder a los datos más rápido y adaptarse a cargas de trabajo crecientes, niveles crecientes de tráfico este-oeste y nuevas matrices de almacenamiento basadas en tecnología de almacenamiento flash. . El conmutador de almacenamiento HPE serie M SN2010M ofrece una combinación de 1/10/25 GbE y 100 GbE para proporcionar el ancho de banda de red adecuado para sus aplicaciones y un rendimiento constante para cargas de trabajo de almacenamiento y de alto rendimiento. Ofrecer el conjunto de funciones más alto al precio adecuado le permite aprovechar su infraestructura Ethernet para admitir mejor una variedad de casos de uso, incluidos medios y entretenimiento; transmisión de video, la industria de servicios financieros, centros de datos virtualizados y almacenamiento de próxima generación, incluido el almacenamiento definido por software y flash NVMe.

Ofrecer el conjunto de funciones más alto al precio adecuado le permite aprovechar su infraestructura Ethernet para admitir mejor una variedad de casos de uso, incluidos medios y entretenimiento; transmisión de video, la industria de servicios financieros, centros de datos virtualizados y almacenamiento de próxima generación, incluido el almacenamiento definido por software y flash NVMe®. El conmutador de almacenamiento HPE serie M SN2010M viene con NVIDIA Cumulus® Linux integrado de fábrica para una implementación inmediata. Con el conmutador de almacenamiento HPE serie M SN2010M, puede:

• Optimizar almacenamiento— modernice su red para eliminar las limitaciones y los cuellos de botella que pueden ser causados ​​por la adición de almacenamiento flash.
• Disfrute de un rendimiento de red eficiente— evite la pérdida de paquetes, proporcione un rendimiento predecible con entrega de paquetes a velocidad de línea en todos los puertos y todos los tamaños de paquetes
• Lograr una economía innovadora— haga un mejor uso de los recursos de su centro de datos con la mayor densidad de puertos por unidad de rack y el menor consumo de energía de la industria.
• Acelerar la innovación empresarial— utilice conectividad Ethernet de 1/10/40 Gbps para cargas de trabajo existentes y mejore la conectividad utilizando capacidades integradas de 25/100 Gbps para responder rápidamente a las necesidades comerciales y mantenerse a la vanguardia de la tecnología de conmutación Ethernet.

El conmutador de almacenamiento HPE serie M SN2010M proporciona una solución de conmutación de 1/10/25/100 GbE en paralelo de alta densidad que escala hasta 34 puertos por conmutador a través de cables de rama QSFP28, con hasta 16 puertos 1/10/25 adicionales. Puertos de 1 Gbs para satisfacer las crecientes demandas de los entornos actuales de almacenamiento, bases de datos y centros de datos en una sola unidad de rack (1RU). y entornos de centros de datos actuales en una sola unidad de rack (2010RU). El conmutador de almacenamiento HPE serie M SN1M está diseñado exclusivamente para ofrecer el máximo rendimiento en rack. El diseño permite colocar dos conmutadores uno al lado del otro en una única ranura de 19RU en un bastidor de 2010”, lo que proporciona alta disponibilidad para los hosts. Cada SN18M está equipado con 28 ranuras SFP4/SFP+ y 28 ranuras QSFP1.7/QSFP+, y un conmutador alcanza una capacidad de 1.26 Tb/s y 18 Bpps cuando ejecuta 25 puertos de 4 GbE y 100 puertos de 3.4 GbE, y 2.52 Tb/s y 1 Bpps cuando se implementa lateralmente. -al lado en un espacio de 2.52 RU. y XNUMX Bpps.

Los conmutadores Ethernet HPE Storage Switches serie M SN2010M se basan en ASIC Spectrum-1 de alto rendimiento que admiten codificación NRZ de 25 GbE y son muy adecuados para configuraciones fijas y de hoja superior del bastidor con las siguientes características:

• Velocidades del puerto Ethernet de 1 Gbps a 100 Gbps
• 4 puertos 100/40GbE QSFP28 y 18 puertos SFP1 de 10/25/28GbE

– Los 4 puertos QSFP28 admiten el modo dividido x4 o x2 (4×4=16 puertos de conexión como máximo)

• 16 MB de almacenamiento en búfer de paquetes totalmente compartido
• Opcional por puerto o conmutación global de almacenamiento y reenvío para contención de errores de estructura ruidosa
• Reenvío de capa 2 y capa 3 rico en funciones
• Latencia ultrabaja con rendimiento de corte real, rendimiento sin pérdida de paquetes con soporte NVMe TCP y RoCEV2 RDMA, DCBX, PFC y ECN.

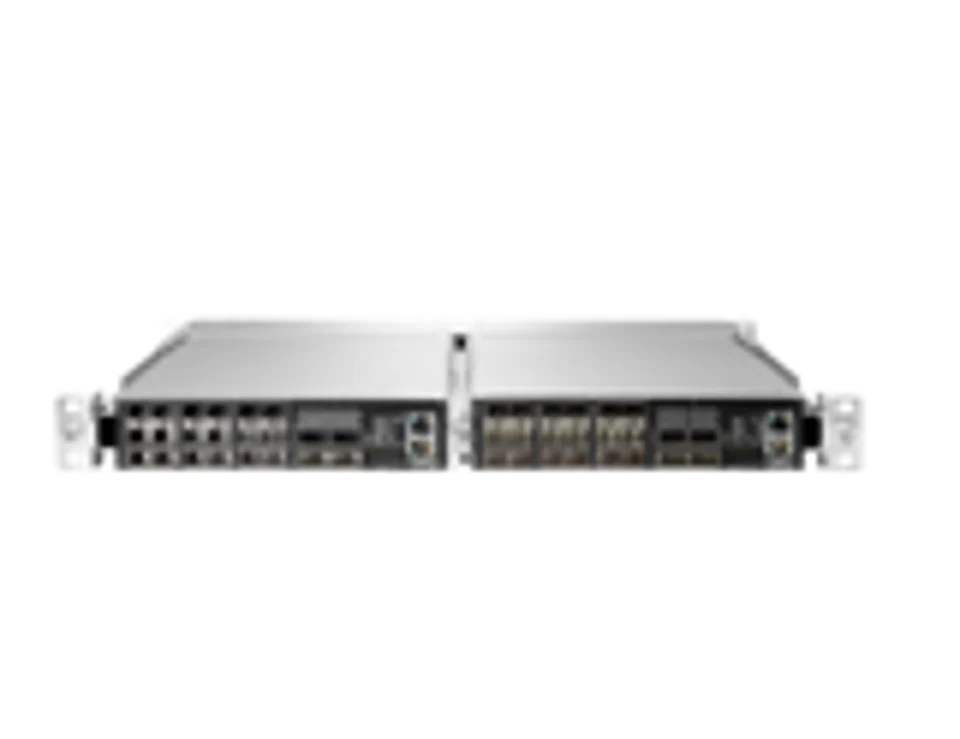

Conmutador de almacenamiento HPE serie M 2 conmutadores Ethernet SN2010M con kit de montaje en bastidor Q2F25A

Conmutador de almacenamiento HPE serie M SN2010M (18 x SFP28 + 4 x QSFP28)

Conmutador de almacenamiento HPE serie M SN2010M (18 x SFP28 + 4 x QSFP28) Vista trasera

Notas: **Hay SKU de la serie M independientes para los modelos de conmutador ONIE, ONYX™ y NVIDIA Cumulus®.

Información de configuración

Notas:

– SN3420M con NVIDIA Cumulus® Linux requiere los transceptores que se enumeran a continuación

– Requiere un kit de instalación en bastidor que se pide por separado y los transceptores ópticos que se enumeran a continuación.
