Servidor ML 350 Generación 11

Descripción

Descripción general

HPE ProLiant ML350 Gen11

Ofrece los servidores en torre 2P más potentes y flexibles en almacenamiento en un chasis de montaje en bastidor diseñado para adaptarse a una amplia gama de entornos y ofrecer rendimiento informático, seguridad, confiabilidad y escalabilidad superiores. Diseñado para satisfacer una amplia gama de cargas de trabajo en oficinas pequeñas, sucursales y remotas de grandes empresas, PYMES en crecimiento y centros de datos. Los servidores HPE ProLiant ML350 Gen11 son una excelente opción para acelerar el crecimiento de su negocio.

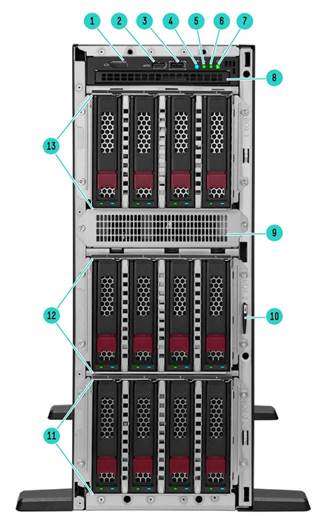

Vista frontal: se muestra el chasis LFF con kits de jaula de disco duro Gen11 4LFF opcionales (modo torre)

1.	DisplayPort 1.1a	8.	Bahía de unidad óptica
2.	Puerto USB 3.2 Gen1	9.	Panel de relleno del compartimento multimedia
3.	Puerto de servicio de iLO	10.	Pestaña para extraer información sobre el número de serie/iLO
4.	Botón/LED UID	11.	Cuadro 3: Caja de unidades predeterminada para 4LFF
5.	LED de estado de la tarjeta de red	12.	Caja 2: Caja de unidades opcional para 8SFF/4LFF
6.	LED de salud	13.	Caja 1: Caja de unidades opcional para 8SFF/4LFF o estación de acoplamiento USB RDX.
7.	Botón de encendido/en espera y LED de alimentación del sistema

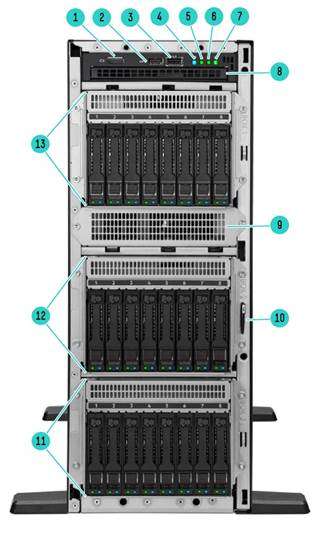

Vista frontal: se muestra el chasis SFF con kits de jaula de HDD Gen11 8SFF opcionales (modo torre)

1.	DisplayPort 1.1a	8	Bahía de unidad óptica
2.	Puerto USB 3.2 Gen1	9.	Panel de relleno del compartimento multimedia
3.	Puerto de servicio de iLO	10.	Pestaña para extraer información sobre el número de serie/iLO
4.	Botón/LED UID	11.	Cuadro 3: Caja de unidades predeterminada para 8SFF*
5.	LED de estado de la tarjeta de red	12.	Cuadro 2: Caja de unidades opcional para 8SFF
6.	LED de salud	13	Cuadro 1: Caja de unidades opcional para 8SFF
7.	Botón de encendido/en espera y LED de alimentación del sistema

Notas: *Opcional para 8SFF x4 Unidad U.3 kit o kit de unidad de 12 EDSFF



Vista posterior: se muestra el RPS HPE Flex Slot

1.	Dispositivo de almacenamiento optimizado para arranque con conexión en caliente NVMe HPE NS204i-u Gen11 (opcional)	9.	Puerto de gestión de iLO
2.	Ranuras PCIe 9-10 (elevador terciario opcional, 2nd procesador requerido para la instalación de la tarjeta de expansión)	10.	Puertos USB 3.2 Gen. 1 x2
3.	Fuente de alimentación con ranura flexible 1	11.	Conector del ventilador externo 10
4.	Fuente de alimentación de ranura flexible 2 (opcional)	12.	Ranura 14 OCP 1 (opcional para adaptador OROC/NIC)
5.	Puerto VGA	13.	Ranuras PCIe 1-4 (elevador principal)
6.	Conector del ventilador externo 9	14.	Ojo de candado
7.	Ranura 15 OCP 2 (opcional para adaptador NIC)	15.	Ranuras PCIe 5-8 (elevador secundario)
8.	Puerto serie (opcional)	16.	ranura Kensington

Vista interna – con opcional 2^nd Se muestran CPU, adaptador NIC OCP y NS204i-u

1.	Zócalo de CPU 11 Y 22	7.	Conector del cable del puerto serie
2.	Puerto USB dual (apilado, superior: puerto USB 3.2 Gen1, inferior: puerto USB 2.0)	8.	Ranura 15 OCP 2 (opcional para adaptador NIC)
3.	Portapilas Megacell (Abajo)	9.	Conector de alimentación HPE NS204i-u
4.	Dispositivo de almacenamiento optimizado para arranque con conexión en caliente NVMe HPE NS204i-u Gen11 (opcional)	10.	Conector elevador primario
5.	Conector elevador secundario	11.	Ranura 14 OCP 1 (opcional para adaptador OROC/NIC)
6.	Conector de banda lateral del elevador terciario

Notas:

– ¹ Se muestra CPU1 (abajo) Disipador de calor estándar con memoria completa en 16 ranuras (32 ranuras en total)

– ² Se muestra CPU2 (arriba): disipador de calor estándar con memoria completa en 16 ranuras (32 ranuras en total)



Factor de forma

• Torre de 4U con capacidad de conversión en rack

Notas: Cuando se implemente como modelo en rack, este sistema ocupará un espacio de 5U de altura en una instalación de rack de centro de datos estándar.



Tipos de chasis

• 8 chasis SFF con kit(s) de jaula SFF trimodal opcionales, kit de jaula SFF NVMe x4, kit de jaula 12 EDSFF y opciones de kit de bahía de DVD de 1 línea delgada
• 4 chasis LFF con kit(s) de jaula LFF o SFF opcionales, estación de acoplamiento USB RDX y 1 opciones de kit de bahía de DVD de línea delgada

Notas:

– Se admiten compartimentos de unidades SFF y LFF mixtos con chasis LFF, hasta 3 compartimentos de unidades.

– La estación de acoplamiento USB RDX admite hasta 1 con chasis LFF.

– El kit de alojamiento de unidades U.3 x4 NVMe 8SFF y 12 EDSFF solo se admite con el servidor SFF CTO, hasta 1 alojamiento de unidades.



Ventiladores del sistema

• Estándar: 3 ventiladores incluidos

Notas:

– Los modelos básicos normalmente se envían con 3 ventiladores estándar de forma predeterminada con cada operación del servidor ML350 Gen11.

– Los modelos de alto rendimiento normalmente se envían con 8 ventiladores estándar, lo que proporciona la función de ventilador redundante N+1 en la mayoría de las situaciones. Para obtener detalles o restricciones de soporte, consulte Guía del usuario de ML350 Gen11.

– El kit de ventilador redundante opcional (P47219-B21), el segundo kit de ventilador de CPU (P47902-B21) y el kit de ventilador de GPU externo (P47220-B21) proporcionan funcionalidad avanzada de refrigeración y redundancia en configuraciones más pesadas. Las configuraciones que requieren un kit de ventilador se proporcionan en secciones posteriores.



Dimensiones

• Torre

46.2 (alto) x 71.2 (profundidad) x 17.4 (ancho) cm

18.2 (alto) x 28 (profundidad) x 6.85 (ancho) pulgadas

• Bastidor: solo sistema

17.4 (alto/4 U) x 64.8 (profundidad) x 44.5 (ancho) cm

6.85 (alto) x 25.51 (profundidad) x 17.52 (ancho) pulgadas

• Kit de conversión de torre a rack (1U)

4.445 (H/1U) x 69.2 (D/sin CMA. Profundidad con CMA: 83.5) x 45.2 (W) cm

1.75 (alto/1U) x 27.23 (profundidad/sin CMA. Profundidad con CMA: 32.89) x 17.795 (ancho) pulgadas

Peso (aproximado)

24.73 kg (54.52 lb)

Mínimo SFF:

Chasis 8SFF con 1 unidad de disco duro SFF y 7 unidades de disco duro SFF de relleno, 1 caja de unidad de disco duro de relleno, 2 unidades de bahía de medios de relleno, 1 bahía de DVD de relleno, 1 procesador que incluye disipador térmico estándar, 1 DIMM, 1 fuente de alimentación (más panel de relleno), 1 elevador primario, 1 Riser Cage de relleno, 2x OCP de relleno, cables para lo anterior.



37.18 kg (81.97 lb)

Máximo SFF:

Chasis 8SFF con 24 unidades de disco duro SFF con 3 unidades de disco duro, 1 dispositivo de DVD, 2 procesadores que incluyen disipador térmico estándar, 24 módulos DIMM, 2 fuentes de alimentación, 2 elevadores primarios, 1 elevador terciario, 1 megacelda, 2 OCP, 8 tarjetas GPU de ancho único, 2 Tarjeta x8 HHHL (Máx. 166g), Cables para lo anterior.



27.42 kg (60.45 lb)

Mínimo LFF:

Chasis 4LFF con 1 unidad de disco duro LFF y 3 unidades de disco duro de relleno, 1 caja de unidad de disco duro de relleno, 2 unidades de bahía de medios de relleno, 1 bahía de DVD de relleno, 1 procesador que incluye disipador térmico estándar, 1 DIMM, 1 fuente de alimentación (más panel de relleno), 2 elevadores primarios, 1 terciario Riser, 1x Megacell, 2x OCP de relleno, 2x tarjeta SR932i-p, Cables para lo anterior.



43.05 kg (94.91 lb)

Máximo LFF:

Chasis 4LFF con 12 unidades de disco duro LFF con 3 unidades de disco duro, 1 dispositivo de DVD, 2 procesadores que incluyen disipador térmico de rendimiento, 24 DIMM, 2 fuentes de alimentación, 2 elevadores primarios, 1 elevador terciario, 1 megacelda, 2 OCP, 4 tarjetas GPU x16 de doble ancho, 2x tarjeta FHHL, 1x NS204i-u, Cables para lo anterior.

---

Información de configuración

Servidor CTO	Servidor CTO HPE ML350 Gen11 LFF	Servidor CTO HPE ML350 Gen11 SFF
Número de referencia	P48404-B21	P48405-B21
Zócalos de procesador	2 enchufes disponibles
Procesador	Procesadores escalables Intel Xeon® de cuarta o quinta generación
Ranuras DIMM	32 ranuras DIMM disponibles*
Controlador de almacenamiento	Controlador integrado con 2 puertos SlimSAS, elección de tarjeta(s) controladora RAID tipo HPE OCP (OROC) y/o PCIe Standup
PCIe	4 ranuras PCIe Gen5 (x8, x8, x8, x8) en el soporte vertical principal como estándar Notas: Las ranuras PCIe 5 a 10 requieren que el segundo procesador esté habilitado.
Jaula de transmisión: incluida	Caja de 4 unidades LFF SAS/SATA	Caja de 8 unidades SFF SAS/SATA/x1 NVMe
Cajas de unidades adicionales	Kit de alojamiento para unidades SAS/SATA 4LFF opcional y kit de alojamiento para unidades NVMe 8SFF SAS/SATA/x1. Hasta 3 jaulas de unidades en total.	Kit de alojamiento para unidades NVMe de 8 SFF SAS/SATA/x1 opcional. Hasta 3 jaulas de unidades en total.
Caja para unidades NVMe 8SFF U.3 x4	No disponible	Opcional, hasta 1 Notas: Se eliminará el alojamiento de 8 unidades SFF predeterminado.
Caja de unidades NVMe 12EDSFF x4	No disponible	Opcional, hasta 1 Notas: Se eliminará el alojamiento de 8 unidades SFF predeterminado.
Opción de arranque	Opcional, dispositivo de almacenamiento optimizado para arranque con conexión en caliente NVMe HPE NS204i-u Gen11 (P48183-B21)
ODD	Opcional, hasta 1
RDX de media altura	Opcional, hasta 1	No disponible
Batería de megacélula	Opcional
Controlador de red	Elección de adaptador de red tipo HPE OCP y/o controladores PCIe Standup. Seleccionado de forma predeterminada con el adaptador Broadcom BCM5719 Ethernet de 1 Gb y 4 puertos BASE-T OCP3 para HPE (P51181-B21)
Kit de ventilador redundante	Opcional, 3 ventiladores de serie
Fuente de Energía	Kit de fuente de alimentación de conexión en caliente HPE Flex Slot opcional. Hasta 2 fuentes de alimentación.
Gestionamiento	HPE iLO con Intelligent Provisioning (estándar), iLO Advances y OneView (opcional), HPE GreenLake para Compute Ops Management (suscripción incluida)
USB	5 puertos USB 3.2 Gen1/2.0, más puerto de servicio iLO frontal
Kit de conversión de torre a rack	Opcional, el kit de torre a bastidor no es una opción integrable de fábrica y solo se puede enviar con un paquete independiente.

Notas:

– * 32 ranuras DIMM requieren la selección de 2 procesadores.

– El RDX interno solo se puede seleccionar con chasis LFF y se ocupará el espacio del alojamiento de unidades Box1.

– La caja de unidades 8 SFF x4 NVMe o 12 EDSFF solo se puede seleccionar con chasis SFF y se eliminará la caja de unidades 8SFF predeterminada.

– Para obtener refrigeración avanzada en configuraciones más ricas y/o en determinadas condiciones ambientales, es posible que se requieran kits de ventilador adicionales: kit de ventilador redundante (P47219-B21) y kit de ventilador de segunda CPU (P47902-B21).

– Se requiere un segundo kit de ventilador de CPU (P47902-B21) cuando se selecciona cualquiera de las siguientes opciones: Segundo procesador, HPE NS204i-u Gen11 Ht Plg Boot Opt Dev (P48183-B21), kit de elevador terciario (P49693-B21).

– Se requieren tanto el kit de ventilador redundante (P47219-B21) como el segundo kit de ventilador de CPU (P47902-B21) si se cumplen las siguientes condiciones: se requiere la función de ventilador redundante, se selecciona procesador TDP de 300 W~350 W, memoria de 256 GB o GPU.

– Se pueden admitir jaulas de unidades LFF y SFF mixtas en un sistema. Seleccione el servidor LFF CTO (P48404-B21) como configuración base para comenzar.

- Referirse a Herramienta HPE Power Advisor para revisar los requisitos de energía para la configuración seleccionada y determinar qué módulo(s) de fuente de alimentación seleccionar.
