Dos ranuras de servicio y tarjetas de línea 100GE/200GE
Condición: NOB
Garantía RMA
Soporte de consultor experto
Soporte de solución, más descuento.
7*24h en línea
Descripción
Conmutador central modular centralizado con búfer grande y puertos de alta densidad en el espacio de 4 RU, recomendado para la zona de puerta de enlace del centro de datos, MAN y DCI
Características destacadas
- Tarjetas de línea de 100 GE y 200 GE, y hasta 144 puertos de 100 GE o 72 x 200 GE
- Redundancia a nivel de hardware, que garantiza servicios continuos y estabilidad de la red del centro de datos.
- Cifrado y transmisión de datos MACsec, que protege eficazmente la seguridad de los datos del servicio.
- Monitoreo de red basado en telemetría y operación y mantenimiento automatizados, lo que hace que la administración sea simple y eficiente
- Diseño de flujo de aire recto de adelante hacia atrás, que mejora la eficiencia de enfriamiento
Especificaciones del hardware
| Especificaciones del Sistema | RG-S6930-2C | |
| Capacidad de conmutación | 28.8 Tbps | |
| Tasa de reenvío de paquetes | 5400 Mpps | |
| Especificaciones del puerto | RG-S6930-2C | |
| Puertos | Puertos 100GE/200GE | |
| Slots de expansión | Dos, cada ranura admite hasta 72 puertos de 100 GE o 36 puertos de 200 GE | |
| Módulos de expansión | Cuatro ranuras para módulos de alimentación, que admiten redundancia 2+2

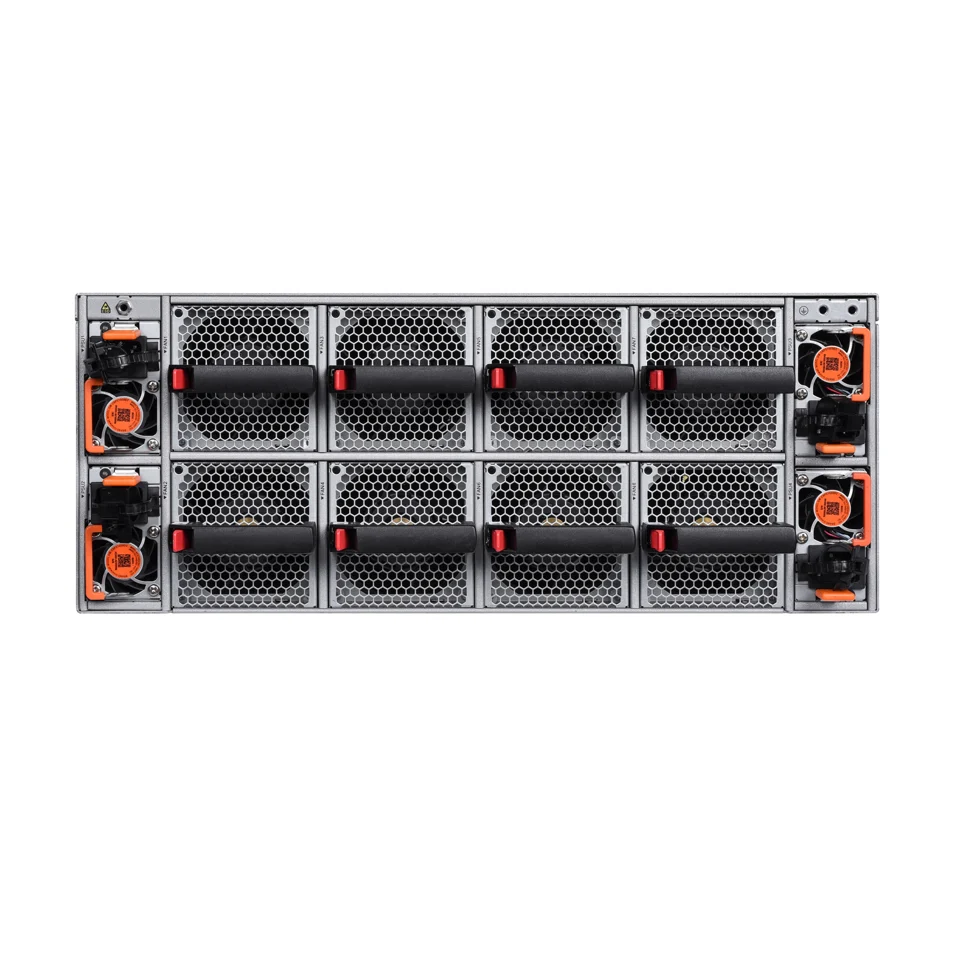

Ocho ranuras para módulos de ventilador, compatibles con redundancia 7+1 |
|
| Puertos de gestión | Un puerto de administración, un puerto de consola y un puerto USB | |
| Dimensiones y peso | RG-S6930-2C | |
| Dimensiones (W × D × H) | 442 × 760 × 175 (17.40 pulg. × 29.92 pulg. × 6.89 pulg.), 4 RU | |
| Peso | 33.55 kg (73.97 libras, incluidos ocho módulos de ventilador y cuatro módulos de fuente de alimentación) | |
| Consumo y suministro de energía | RG-S6930-2C | |
| Tensión de entrada | AC | ● Rango de tensión nominal: 200 V CA a 240 V CA
● Frecuencia: 50 Hz a 60 Hz ● Corriente de entrada nominal: 9.5 A (máx.) |
| HVDC | ● Tensión nominal: 240 V CC
● Corriente de entrada nominal: 9.5 A |
|
| Consumo máximo de energía | 2934W | |
| Medio ambiente y fiabilidad | RG-S6930-2C | |
| Temperatura de Funcionamiento | 0ºC a 40ºC (32ºF a 104ºF) | |
| Temperatura de almacenamiento | –40 ºC a +70 ºC (–40 ºF a +158 ºF) | |
| Humedad de funcionamiento | 10% a 90% de HR (sin condensación) | |
| humedad de almacenamiento | 5% RH a 95% RH (sin condensación) | |
| Altitud de trabajo | Altitud de funcionamiento: hasta 5000 m (16,404.20 pies)
Altitud de almacenamiento: hasta 5000 m (16,404.20 pies) |
|
Especificación de software
| Especificación de software | RG-S6930-2C |
| VLAN 802.1Q | 4094 |
| Protocolos L2 | IEEE802.3ad (Protocolo de control de agregación de enlaces), IEEE802.1p, IEEE802.1Q, IEEE802.1D (STP), IEEE802.1w (RSTP), IEEE802.1s (MSTP), IGMP Snooping, MLD Snooping, Jumbo Frame (9 KB ), IEEE802.1ad (QinQ básico y *QinQ selectivo) y GVRP |
| Protocolos L3
(IPv4) |
BGP4, OSPFv2, IS-IS, RIPv1, RIPv2, MBGP, enrutamiento LPM, enrutamiento basado en políticas, política de enrutamiento, ECMP, WCMP, VRRP, IGMP v1/v2/v3, PIM-SSM/SM/DM, MSDP y cualquiera -RP |
| Protocolos IPv6 básicos | Descubrimiento de vecinos, descubrimiento de MTU de ruta, DNSv6, DHCPv6, ICMPv6, redirección ICMPv6, ACLv6, TCP/UDP para IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, IPv6 MIB soporte para SNMP, VRRP para IPv6 y QoS de IPv6 |
| Funciones de IPv6 | Enrutamiento estático, ECMP, PBR, BGP4+, OSPFv3, IS-ISv6, RIPng, MLDv1/v2, PIM-SMv6, túnel manual, *túnel automático, túnel IPv4 sobre IPv6 y *túnel ISATAP |
| Visualización | gRPC
Muestreo sFlow e IPFIX |
| Características del centro de datos | Informes del uso del búfer, estadísticas de tráfico de colas y estadísticas de caída de paquetes a través de gRPC
Prevención de cuelgues MMU Hora punta de la cola de consulta Mostrar caída de paquetes causada por un búfer insuficiente Visualización del número de alarmas del búfer Monitoreo de buffer en tiempo real Lectura de caída de paquetes de unidifusión causada por la congestión del búfer a través de MIB |
| Multicast | Proxy IGMP, IGMP v1, v2, v3, comportamiento del host IGMP, elección del interrogador, consulta y respuesta de membresía, ruta de multidifusión estática, salida rápida de IGMP, filtro IGMP, espionaje IGMP v1 y v2, modo IVGL, interrogador, verificación de dirección IP de origen, MLD proxy、MLDv1, v2、espionaje MLD、MSDP、PIM-DM、PIM-SM v6(PIM-SM v6/PIM-SSM v6)、PIM-SMv4(PIM-SM/PIM-SSM) |
| ACL | ACL80, soporte de doble pila para ACL, redirección basada en ACL, ACL IPv6, ACL IP estándar, ACL IP extendida, ACL MAC extendida, ACL de entrada/salida, ACL basada en tiempo, ACL global, uso compartido de recursos en el caso de aplicar una ACL en diferentes puertos físicos o SVI, contador de ACL, solo contador de ACL, registro de ACL, remarcado de ACL, ACL de función definida por el usuario (UDF) IPv4/IPv6, visualización del uso de recursos de ACL, ACL de nivel experto |
| QoS | Asignación de prioridad 802.1p, DSCP y ToS Clasificación de tráfico basada en ACL Marcado y observación de prioridad Mecanismos de programación de colas, incluidos SP, WFQ y SP+WFQ |
| Diseño HA | GR para RIP/OSPF/BGP, BFD, conmutación rápida de doble enlace REUP, detección de enlace unidireccional RLDP, redundancia de alimentación 2+2, redundancia de ventilador e intercambio en caliente para todas las tarjetas de línea y módulos de fuente de alimentación |
| Características de seguridad | MACSec, política de protección de la base de red (NFPP), política de protección de CPU (CPP), defensa contra ataques DDoS, detección de paquetes de datos no autorizados, prevención de suplantación de IP de origen, prevención de escaneo de IP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o ACL basada en VLAN, autenticación MD5 y basada en texto plano para paquetes OSPF, RIPv2 y BGPv4, uRPF, supresión de paquetes de difusión, mecanismos de inicio de sesión Telnet y contraseña para direcciones IP restringidas |
| Modos de gestión | SNMP v1/v2/v3, Telnet, Consola, MGMT, RMON, SSHv1/v2, FTP/TFTP, NTP, syslog y SPAN/RSPAN/ERSPAN |
| Otros protocolos | Cliente DHCP, retransmisión DHCP, servidor DHCP, cliente DNS, retransmisión UDP, proxy ARP y Syslog |
| *MPLS | MPLS L3VPN, SR y SRv6 |
* indica que la función será compatible en el futuro.
Cumplimiento de normativas y seguridad
| Especificaciones | RG-S6930-2C |
| Seguridad | ● GB 4943.1 |
| Compatibilidad electromagnética (EMC) | ●GB/T 9254.1 |
| Medio Ambiente | ● 2011/65/UE EN 50581
● 2012/19/UE EN 50419 ● (CE) N° 1907/2006 ●GB/T 26572 |
*Para obtener más información regulatoria y aprobaciones específicas de cada país, comuníquese con su agencia de ventas local.
información del pedido
Realice los siguientes pasos para configurar un conmutador RG-S6930-2C:
● Seleccione un chasis RG-S6930-2C completamente equipado con fuente de alimentación y módulos de ventilador.
● Seleccione una o dos tarjetas de línea según los requisitos del servicio.
Chasis y motor supervisor
| Modelo | Descripción |
| RG-S6930-2C | Chasis RG-S6930-2C equipado con cuatro módulos de fuente de alimentación RG-PA1600II-F y ocho módulos de ventilador M2EFAN II-F
Dos ranuras de expansión, cuatro ranuras para módulos de fuente de alimentación y ocho ranuras para módulos de ventilador |
Módulos de fuente de alimentación
| Modelo | Descripción |
| RG-PA1600II-F | Módulo de alimentación de 1600 W (AC y 240 V HVDC) |
Módulos de ventilador
| Modelo | Descripción |
| M2EFAN II-F | Módulo de ventilador (entrada de babor) |
Tarjetas de línea
| Modelo | Descripción |
| M6900-36CQ18DC-CES | 36 puertos 100GE QSFP28 y 18 puertos 200GE QSFP56 |
| M6900-72CQ-CES | 72 puertos QSFP100 de 28 GE |
Módulos ópticos de la serie 200GBASE
| Modelo | Descripción |
| 200G-Q56-SR4-MM850 | Módulo SR200 de 4G, factor de forma QSFP56, conector MPO-12, 100 m (328.08 pies) sobre OM4 MMF |
Módulos ópticos de la serie 100GBASE
| Modelo | Descripción |
| 100G-QSFP-LR4-SM1310 | Módulo 100G LR4, factor de forma QSFP28, LC dúplex, 1310 nm, 10 km (32,808.40 XNUMX pies) sobre SMF |
| 100G-QSFP-iLR4-SM1310 | Módulo iLR100 de 4G, factor de forma QSFP28, LC dúplex, 1310 nm, 2 km (6,561.68 pies) sobre SMF |
| 100G-QSFP-SR-MM850 | Módulo SR 100G, factor de forma QSFP28, MPO, 850 nm, 100 m (328.08 pies) sobre MMF |
| 100G-QSFP-ER4-SM1310 | Módulo 100G ER4, factor de forma QSFP28, LC dúplex, 1310 nm, 40 km (131,233.59 XNUMX pies) sobre SMF |
| 100G-AOC-10M | Cable AOC QSFP100 de 28G, 10 m (32.81 pies) |
| 100G-AOC-5M | Cable AOC QSFP100 de 28G, 5 m (16.40 pies) |
Módulos ópticos de la serie 40GBASE
| Modelo | Descripción |
| 40G-QSFP-iLR4-SM1310 | Módulo iLR40 4G, factor de forma QSFP+, LC dúplex, 2 km (6,561.68 pies) sobre SMF |
| 40G-QSFP-LR4-SM1310 | Módulo 40G LR4, factor de forma QSFP+, LC dúplex, 10 km (32,808.40 XNUMX pies) sobre SMF |
| 40G-QSFP-LSR-MM850 | Módulo LSR 40G, factor de forma QSFP+, MPO, 400 m (1,312.34 pies) sobre MMF |
| 40G-QSFP-SR-MM850 | Módulo SR 40G, factor de forma QSFP+, MPO, 150 m (492.13 pies) sobre MMF |
| 40G-QSFP-LX4-SM1310 | Módulo 40G LX4, factor de forma QSFP+, conector LC dúplex, 150 m (492.13 pies) sobre OM3/OM4 MMF o 2 km (6,561.68 pies) sobre SMF |
| 40G-AOC-30M | Cable AOC QSFP+ 40G, 30 m (98.43 pies) |
| 40G-AOC-5M | Cable AOC QSFP+ 40G, 5 m (16.40 pies) |
