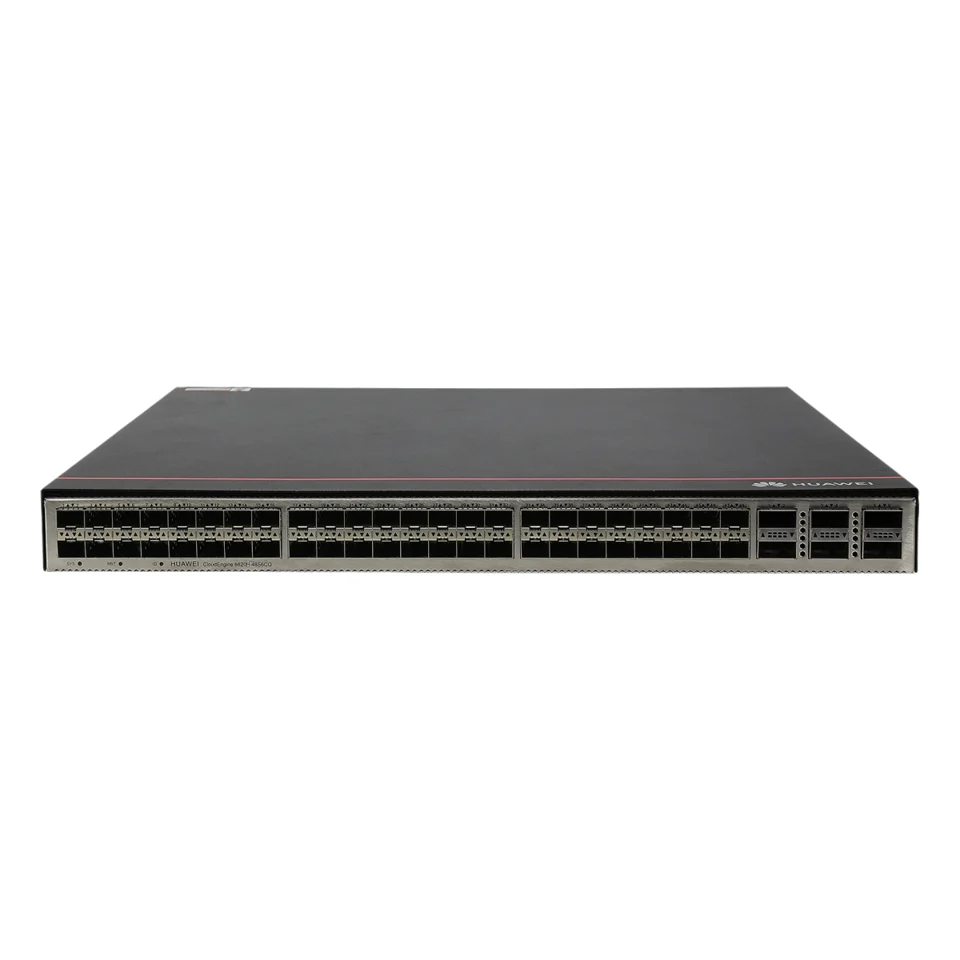

Commutateur CE6820H-48S6CQ (48*10G SFP+,6*100G QSFP28, sans ventilateur ni modules d'alimentation)
État : NOB
Garantie RMA
Assistance de consultants experts
Support de solution, plus de réduction.
7*24h en ligne
Description
Offrant des performances élevées, une densité de ports élevée et une faible latence, les commutateurs CloudEngine de la série 6800 permettent aux entreprises et aux opérateurs de créer des réseaux de centres de données orientés cloud. La série présente une conception matérielle avancée combinée avec des ports d'accès 10 GE, 25 GE ou 50 GE et des ports de liaison montante 40 GE, 100 GE ou 200 GE. Des fonctionnalités avancées de centre de données, des technologies d'empilage hautes performances et des capacités de flux d'air flexibles complètent la série. CloudEngine 6800 est bien adapté aux couches principales et d'agrégation, et est entièrement compatible avec les commutateurs CloudEngine des séries 16800 et 12800, permettant aux entreprises de créer des réseaux évolutifs, simplifiés, ouverts et sécurisés.
| Information basique | |
| Description | Commutateur CE6820H-48S6CQ (48*10G SFP+,6*100G QSFP28, sans ventilateur ni modules d'alimentation) |
| Référence | 02354FTG |
| Modèle | CE6820H-48S6CQ |
| Première version prise en charge | V300R021C00SPC100 |
| Autres références | 02354FTK (commutateur CE6820H-48S6CQ (48*10G SFP+, 6*100G QSFP28, 2*modules d'alimentation CA, 4*modules de ventilateur, prise côté port)) 02354FTL (commutateur CE6820H-48S6CQ (48*10G SFP+, 6*100GE QSFP28,2, 4* modules d'alimentation CA, XNUMX* modules de ventilateur, échappement côté port)) |
| Nom court | CE6820H |
| Spécifications techniques | |
| Dimensions avec emballage (H x L x P) [mm (in.)] | 175 mm x 650 mm x 550 mm (6.89 pouces x 25.59 pouces x 21.65 pouces) |
| Dimensions sans emballage (H x L x P) [mm (in.)] | – Dimensions de base (la profondeur exclut les parties dépassant du corps) : 43.6 mm x 442.0 mm x 420.0 mm (1.72 po x 17.40 po x 16.54 po.) – Dimensions maximales (la profondeur correspond à la distance entre les ports du panneau avant et les parties dépassant du panneau arrière) : 43.6 mm x 442.0 mm x 446.1 mm (1.72 po x 17.40 po x 17.56 po.) |
| Poids sans emballage [kg (lb)] | 5.6 kg (12.3 lb) (à l'exclusion des modules optiques, des modules d'alimentation et des modules de ventilateur) |
| Poids sans emballage (configuration complète) [kg (lb)] | 7.7 kg (17.0 lb) (y compris les modules d'alimentation CA et les modules de ventilateur, à l'exclusion des modules optiques, calculé sur la base du modèle le plus lourd si plusieurs modèles sont pris en charge) |
| Poids avec emballage [kg (lb)] | 9 kg (19.84 lb), à l'exclusion des modules optiques, des modules d'alimentation et des modules de ventilateur |
| Poids avec emballage (configuration complète) [kg (lb)] | 11.1 kg (24.47 lb) (y compris les modules d'alimentation CA et les modules de ventilateur, à l'exclusion des modules optiques, calculé sur la base du modèle le plus lourd si plusieurs modèles sont pris en charge) |
| Hauteur de châssis [U] | 1 |
| Type d'installation | Installation de l'armoire |
| Capacité de commutation | Pour obtenir les données de cet élément de spécification, consultez la fiche technique correspondante ou contactez le personnel commercial du produit. |
| Processeur | 4 cœurs, 1.4 GHz |
| Mémoire | DRAM : 4 Go |
| Flash NOR | 64 MB |
| NAND flash | 2 GB |
| USB | Il peut être utilisé pour la sauvegarde des journaux et le déploiement via USB. Cette fonction est réservée. |
| Mode d'alimentation | CA, CC, CCHT |
| Port de console | RJ45 |
| Interface du service de liaison descendante | 48*10GE SFP+ Ces ports 10GE peuvent être configurés pour fonctionner à 1 Gbit/s. |
| Interface du service de liaison montante | 6x100GE QSFP28 Remarque: 1. Chaque port 100GE QSFP28 peut être configuré pour fonctionner à 40 Gbit/s. 2. Un port 100GE QSFP28 ne peut pas être divisé en 4 ports 25GE ou 4 ports 10GE. 3. Les câbles en cuivre 100GE 1 m et les câbles en cuivre 40GE 1/3/5 m sont pris en charge. La négociation automatique des câbles en cuivre n'est pas prise en charge. Les câbles en cuivre 100GE et 40GE ne peuvent être utilisés que sur les ports peer-link M-LAG. |
| Port de service prenant en charge la fonction de pile | Fonction réservée. Cette fonction n'est pas activée. |
| RTC | Appareils |
| Consommation électrique typique [W] | – 162 W (débit 100 %, câbles haut débit SFP+ sur 48 ports et câbles haut débit QSFP28 sur 6 ports, modules d'alimentation doubles) – 196 W (débit 100 %, modules optiques courte distance sur tous les ports, modules d'alimentation doubles) |
| Dissipation thermique typique [BTU/heure] | – 553 BTU/heure (débit de 100 %, câbles haut débit SFP+ sur 48 ports et câbles haut débit QSFP28 sur 6 ports, modules d'alimentation doubles) – 669 BTU/heure (débit de 100 %, modules optiques courte distance sur tous les ports, modules d'alimentation doubles) |
| Consommation électrique statique [W] | 102 W |
| Dissipation thermique statique [BTU/heure] | 348 BTU/heure |
| Consommation électrique maximale [W] | 282 W |
| Dissipation thermique maximale [BTU/heure] | 962 BTU/heure |
| Nombre de modules de puissance | 2 |
| Alimentation redondante | 1+1 sauvegarde |
| Tension d'entrée nominale [V] | – Module d'alimentation 600 240 W CA et 100 V CC : 240 V CA à 50 V CA, 60/240 Hz ; XNUMX V CC – Module d'alimentation 1000 48 W CC : –60 V CC à –XNUMX V CC – Module d'alimentation CC haute tension 1200 240 W : 380 V CC à XNUMX V CC |
| Plage de tension d'entrée [V] | – Module d'alimentation 600 240 W CA et 90 V CC : 290 V CA à 45 V CA, 65 Hz à 190 Hz ; 290 V CC à XNUMX V CC – Module d'alimentation 1000 38.4 W CC : –72 V CC à –XNUMX V CC – Module d'alimentation CC haute tension 1200 190 W : 400 V CC à XNUMX V CC |
| Courant d'entrée maximal [A] | – Module d'alimentation 600 240 W CA et 8 V CC : 100 A (240 V CA à 4 V CA) ; 240 A (XNUMX V CC) – Module d'alimentation 1000 30 W CC : 48 A (–60 V CC à –XNUMX V CC) – Module d'alimentation CC haute tension 1200 8 W : XNUMX A |
| Puissance de sortie nominale [W] | – Module d'alimentation 600 240 W CA et 600 V CC : XNUMX XNUMX W – Module d'alimentation CC 1000 1000 W : XNUMX XNUMX W – Module d'alimentation CC haute tension 1200 1200 W : XNUMX XNUMX W |
| Certification | – Respect des normes de sécurité – Conformité aux normes CEM – Respect des normes environnementales et de protection de l’environnement |
| Protection contre les surtensions d'alimentation [kV] | – AC : 6 kV en mode commun et 6 kV en mode différentiel – DC : 4 kV en mode commun et 2 kV en mode différentiel – HVDC : 4 kV en mode commun et 2 kV en mode différentiel |
| Types de ventilateurs | Enfichable |
| Nombre de fans | 4 |
| Ventilateurs redondants | L'appareil prend en charge la sauvegarde 3+1 des modules de ventilateur qui fonctionnent en mode veille chaude. Le système peut fonctionner correctement pendant une courte période après la panne d'un seul module de ventilateur. Il est conseillé de remplacer immédiatement le module de ventilation défectueux. |
| Mode de dissipation thermique | refroidissement par air |
| Direction du flux d'air | Flux d'air d'avant en arrière ou d'arrière en avant, selon les modules de ventilation et les modules d'alimentation sélectionnés |
| Disponibilité | 0.99999618 |
| MTBF [année] | 45.48 ans |
| MTTR [heure] | 1.52 heures |
| Bruit à température normale (27°C, pression acoustique) [dB(A)] | – Débit d'air d'avant en arrière : < 55 dB(A) – Débit d'air arrière vers avant : < 56 dB(A) |
| Bruit à haute température (40°C, pression acoustique) [dB(A)] | – Débit d'air d'avant en arrière : < 71 dB(A) – Débit d'air arrière vers avant : < 72 dB(A) |
| Altitude de fonctionnement à long terme [m (ft.)] | ≤ 5000 m (16404 pi) |
| Humidité relative de fonctionnement à long terme [HR] | 5% RH à 95% RH, sans condensation |
| Température de fonctionnement à long terme [°C (°F)] | 0 °C à 40 °C (32 °F à 104 °F) à une altitude de 0 à 1800 0 m (5906 à XNUMX XNUMX pieds) Remarque : Lorsque l'altitude est comprise entre 1800 5000 et 5096 16404 m (1 1.8 à 220 722 pieds), la température de fonctionnement la plus élevée diminue de XNUMX °C (XNUMX °F) à chaque fois que l'altitude augmente de XNUMX m (XNUMX pieds). |
| Altitude de stockage [m (pi)] | ≤ 5000 m (16404 pi) |
| Température de stockage [°C (°F)] | -40 ° C à + 70 ° C (-40 ° F à + 158 ° F) |
| Commutation Ethernet>Eth-Trunk | |
| IEEE 802.3ad | Y |
| Commutation Ethernet>STP/RSTP/MSTP | |
| Prévention des boucles | Y |
| IEEE 802.1w(RSTP) | Y |
| IEEE 802.1s (MSTP) | Y |
| Protection racine | Y |
| Protection BPDU | Y |
| IEEE 802.1d (STP) | Y |
| Commutation Ethernet>VBST>Fonction VBST | |
| VBST | Y |
| Commutation Ethernet>VLAN>Bases du VLAN>Type de liaison de port | |
| accès | Y |
| hybride | Y |
| tronc | Y |
| Adresse IP et service>Sécurité ARP | |
| Suppression des paquets ARP basée sur l'interface | Y |
| QoS>Gestion des congestions>Gestion des congestions>Gestion de la planification | |
| Algorithme de planification de file d'attente | Y |
| QoS>MQC>Re-marquage | |
| Re-marquage des valeurs DSCP des paquets | Y |
| Re-marquage des priorités 802.1p externes des paquets | Y |
| QoS>Re-marquage | |
| Re-marquage des valeurs DSCP des paquets | Y |
| Re-marquage des priorités 802.1p externes des paquets | Y |
| QoS>Gestion du trafic, mise en forme du trafic et limitation du débit basée sur l'interface>Formation du trafic>Limitation du débit basée sur l'interface | |
| Configuration de la limitation du débit sortant basée sur l'interface sur une interface | Y |
| QoS > Gestion du trafic, mise en forme du trafic et limitation du débit basée sur l'interface > Mise en forme du trafic > Mise en forme de la file d'attente | |
| Configuration de la mise en forme de file d'attente sur une interface | Y |
| Fiabilité>BFD>Scénario de service BFD>BFD pour M-LAG | |
| BFDv6 pour M-LAG | Y |
| BFD pour M-LAG | Y |
| Fiabilité>BFD>Scénario de service BFD>Session BFD | |
| Performances de session BFD d'une carte (lorsque la période de détection minimale est configurée) | 128 (3 ms x 3) |
| Nombre de sessions BFD dans le système | 1024 |
| Intervalle par défaut auquel les paquets BFD sont envoyés et reçus | 1000 ms |
| Fiabilité>M-LAG>Mécanisme commun | |
| Le mode de maintenance | Y |
| Fonction M-LAG | Y |
| Fiabilité>VRRP | |
| Groupe VRRP | 1024 |
| Sécurité>Défense contre les attaques locales>ARPSec>Limitation du débit des paquets ARP | |
| Suppression des paquets ARP basée sur l'interface | Y |
| Sécurité>Défense contre les attaques locales>Sécurité ICMP | |
| Sécurité ICMP – Détection de paquets anormaux | Y |
| Sécurité>Sécurité des ports | |
| La sécurité portuaire | Y |
| Sécurité>Suppression des tempêtes>Contrôle des tempêtes | |
| Contrôle des tempêtes pour les paquets multicast inconnus sur une interface | Y |
| Contrôle des tempêtes pour les paquets unicast inconnus sur une interface | Y |
| Contrôle des tempêtes pour les paquets de diffusion sur une interface | Y |
| Sécurité>Suppression des tempêtes>Suppression du trafic | |
| Suppression du trafic de diffusion dans un VLAN | Y |
| Suppression du trafic multicast dans un VLAN | Y |
| Gestion du système>Gestion du matériel>Gestion des périphériques>Gestion de la carte>Redémarrage du périphérique | |
| Redémarrage de l'appareil | Y |
| Surveillance du système>Mise en miroir | |
| N:1 mise en miroir | Y |
| Mise en miroir 1:N | Y |
| Mise en miroir des ports entrants | Y |
| Mise en miroir des flux | Y |
| Mise en miroir des ports sortants | Y |
| Surveillance du système>NetStream>NetStream>Flux flexible | |
| Création de flux flexibles IPv4 | Y |
| Création de flux flexibles IPv6 | Y |
| Création de flux flexibles IPv4 sur IPv4 VXLAN | Y |
| Surveillance du système>NetStream>NetStream>Flux d'origine | |
| Création de flux originaux IPv4 | Y |
| Création de flux originaux IPv6 | Y |
| Surveillance du système>NetStream>NetStream>Exportation de statistiques | |
| Exportation de paquets transportant des statistiques de flux flexibles IPv4 | Y |
| Exportation de paquets transportant les statistiques de flux d'origine IPv4 au format V5 | Y |
| Exportation de paquets transportant les statistiques de flux d'origine IPv4 au format V9 | Y |
| Exportation de paquets transportant les statistiques de flux d'origine IPv6 au format V9 | Y |
| Exportation de paquets transportant des statistiques de flux flexibles IPv6 | Y |
| Surveillance du système>NetStream>NetStream>Échantillonnage du trafic | |
| Echantillonnage sur les interfaces Eth-Trunk | Y |
| Les flux de données peuvent être échantillonnés en fonction des interfaces entrantes et sortantes. | Y |
| Échantillonnage sur les sous-interfaces de couche 3 | Y |
| Echantillonnage sur interfaces physiques | Y |
| Surveillance du système>Événements de paquets>Visualisation des pertes de paquets | |
| Visualisation des statistiques sur les paquets rejetés en raison d'exceptions de transfert | Y |
| Configuration de la visualisation des pertes de paquets pour les paquets RoCEv2 afin que l'appareil puisse créer des entrées de flux pour les paquets RoCEv2 et envoyer les entrées de flux à l'analyseur | Y |
| Éléments de contrôle des licences | Y |
| Visualisation des statistiques sur les paquets normalement rejetés | Y |
| Surveillance du système> Télémétrie> Service de télémétrie> Configuration de télémétrie statique | |
| Combinaison et envoi de données échantillonnées en abonnement | 1. Par défaut, les données échantillonnées des différents chemins d'échantillonnage sont envoyées au collecteur séparément. La fonction de combinaison de paquets combine les données échantillonnées et les envoie au collecteur. De cette manière, le mode d'envoi de données distribué passe au mode d'envoi de données centralisé. 2. La combinaison de paquets consiste à combiner les données échantillonnées dans une période d'échantillonnage et à envoyer les données ensemble. Par conséquent, la période de combinaison des paquets est la même que la période d’échantillonnage. Si un abonnement comporte plusieurs périodes d'échantillonnage, la période d'échantillonnage maximale est configurée comme période de combinaison de paquets. Si toutes les périodes d'échantillonnage sont 0, la période de combinaison de paquets est de 1 s. 3. Si les données accumulées atteignent 80 Ko au cours de la période de combinaison de paquets, les données sont envoyées immédiatement. 4. La période d'échantillonnage à fréquence variable de la télémétrie n'affecte pas la période de combinaison des paquets. 5. La fonction de combinaison de paquets et le protocole UDP s'excluent mutuellement. |
| Accès utilisateur et authentification>AAA>Gestion de l'authentification>Gestion de l'authentification | |
| Méthode d'authentification RADIUS | Y |
| Méthode d'authentification HWTACACS | Y |
| Accès utilisateur et authentification>AAA>Gestion de domaine>Gestion de domaine | |
| Gestion de domaine | Y |
| Accès utilisateur et authentification>AAA>Gestion des utilisateurs locaux>Gestion des utilisateurs administrateur | |
| Configuration des attributs de compte local | Y |
| Accès utilisateur et authentification>AAA>Gestion RADIUS>Authentification RADIUS | |
| Configuration d'un serveur d'authentification principal | Y |
| VXLAN>VXLAN>Configurer ARP et VXLAN ensemble>Inondation BUM | |
| Conversion de diffusion ARP en monodiffusion | Y |
| VXLAN>VXLAN>Service VXLAN>Inondation BUM | |
| Conversion de diffusion ARP en monodiffusion | Y |
| VXLAN>VXLAN>Tunnel VXLAN>BGP EVPN | |
| IBGP EVPN et EBGP EVPN sur le plan de contrôle VXLAN | Y |
