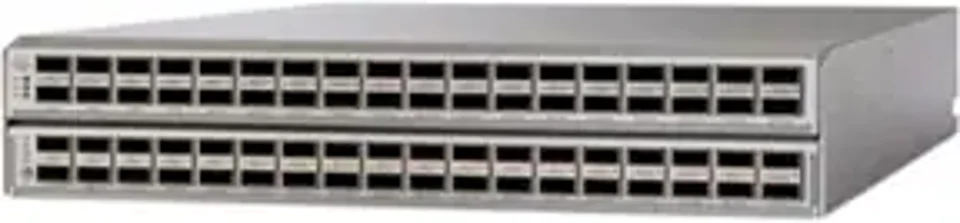

Nexus 9200 avec QSFP+ 72p 40G
État : NOB
Garantie RMA
Assistance de consultants experts
Support de solution, plus de réduction.
7*24h en ligne
Description
TELECHARGEZ LA FICHE PRODUIT
Présentation du produit
- Facteur de forme: 2 unités de rack (RU)
- Ports: 72 ports QSFP+ fixes à 40 Gbit/s.
- Bande passante : 5.76 Tb/s avec les fonctionnalités de niveau 2 et 3 à débit linéaire.
Scénarios d'application
- Centres de données d'entreprise: Convient aux environnements hautes performances nécessitant une sécurité robuste et une densité de ports élevée.
- Cloud Computing: Idéal pour les structures réseau évolutives et programmables, prenant en charge les fournisseurs de services cloud.
- Hébergement du fournisseur de services: Fournit la flexibilité et les performances nécessaires aux services d’hébergement avec la prise en charge de diverses configurations et vitesses de ports.
Caractéristiques et avantages
Fonctionnement
- Hautes performances et évolutivité :
- Commutation filaire des couches 2 et 3 sur tous les ports.
- Jusqu'à 7.2 Tbps et 5.35 bpp de bande passante.
- 40 Mo de tampon partagé, idéal pour les centres de données évolutifs et les applications Big Data.
- Réseau local extensible virtuel (VXLAN) :
- Routage VXLAN à débit de ligne natif (sauf pour Nexus 92348GC-X).
- Plan de contrôle BGP EVPN pour une multilocation évolutive et une mobilité des hôtes.
- La haute disponibilité:
- Routage ECMP 64 voies pour les conceptions Fat Tree de couche 3.
- Blocs d'alimentation et ventilateurs remplaçables à chaud avec redondance N+1.
- Correctifs pour des mises à niveau sans interruption.
- Système d'exploitation NX-OS :
- Prend en charge les outils d'automatisation DevOps (Puppet, Chef, Ansible).
- Cisco NX-API pour une approche programmatique commune.
- Provisionnement automatique à la mise sous tension (POAP) pour un démarrage et une configuration sans contact.
- Moteur de script Python intégré pour l'automatisation.
- Surveillance avancée des tampons pour une analyse du trafic en temps réel.
- Routage complet de couche 3 :
- Prend en charge les suites complètes de protocoles de routage unicast et multicast de couche 3, notamment BGP, OSPF, EIGRP, RIPv2, PIM-SM, SSM et MSDP.
- Routage des segments :
- Permet au réseau de transmettre des paquets MPLS et d'effectuer l'ingénierie du trafic sans RSVP TE.
Avantages sociaux
- Évolutivité et performances :
- Excellent pour les centres de données évolutifs et les applications Big Data.
- Allocation de tampon affinée pour les files d'attente sans suppression, idéale pour les conceptions de stockage IP.
- Flexibilité et efficacité :
- Prend en charge la multilocation évolutive et la mobilité des hôtes.
- Empêche les goulots d'étranglement du réseau et augmente la résilience grâce au routage ECMP.
- Facilité d'utilisation et automatisation :
- Réduit le temps de provisionnement avec POAP.
- Permet l'automatisation et les opérations à distance avec les scripts Python.
- Fournit une surveillance du trafic en temps réel avec des rapports de tampon avancés.
- Capacités de routage avancées :
- Prend en charge une large gamme de protocoles de routage unicast et multicast pour une gestion complète du réseau.
- Facilite une ingénierie de trafic efficace avec le routage de segments
Spécifications du produit
Tableau 1 Spécifications du N9K-C9272Q
| Modèle | Cisco Nexus 9272Q |
|---|---|
| Ports | 72 ports QSFP+ à 40 Gbit/s |
| Vitesses prises en charge | 10 et 40 Gbit/s |
| Configuration Port | 72 ports QSFP+ fixes, avec répartition jusqu'à 140 ports 10 Gbit/s |
| Prise en charge de la télémétrie | - |
| Processeur | Noyaux 4 |
| Mémoire système | 16 GB |
| Lecteur de disque SSD (Solid State Disk) | 64 GB |
| Tampon système partagé | 30 MB |
| Ports de gestion | 2 ports : 1 RJ-45 et 1 SFP |
| Ports USB | 1 |
| Ports série RS-232 | 1 |
| Alimentations (PSU – jusqu'à 2) | 930 W CC, 1200 1200 W CA ou XNUMX XNUMX W CVC/CC |
| Puissance typique (AC) | 310W |
| Puissance maximale (CA) | 975W |
| Tension d'entrée (CA) | 100 à 240V |
| Tension d'entrée (CVC) | 200 à 277V |
| Tension d'entrée (CC) | –40 à –72 V CC (minimum et maximum) ; –48 à –60 V CC (nominal) |
| Tension d'entrée (HVDC) | 240 à 380V |
| Fréquence (CA) | 50 à 60 Hz |
| Ventilateurs | 2 |
| Débit d'air | Admission et échappement côté bâbord |
| MTBF (heures) | 397,090 |
| Physique (H x L x P) | 3.5 x 17.4 x 24.5 pouces (8.9 x 44.2 x 62.3 cm) |
| Acoustique | 61.2 dBA à une vitesse de ventilateur de 50 %, 69.6 dBA à une vitesse de ventilateur de 70 % et 78.2 dB à une vitesse de ventilateur de 100 % |
| Conformité RoHS | Oui |
Tableau 2 Spécifications de performances et d'évolutivité
| Produit | Commutateur Cisco Nexus 9272Q |
|---|---|
| Nombre d'itinéraires de correspondance de préfixe la plus longue (LPM) | Par défaut: 6,000 |
| Nombre d'entrées d'hôte IP | Par défaut: 96,000 |
| Nombre d'entrées d'adresse MAC | 92,000 |
| Nombre de routes multicast | Expédition : 8,000 32,000 ; Maximum : XNUMX XNUMX |
| Nombre de groupes de surveillance IGMP (Internet Group Management Protocol) | Expédition: 8,000 |
| Nombre d'entrées de la liste de contrôle d'accès (ACL) | Par tranche du moteur de transfert : 4,000 2,000 entrées, XNUMX XNUMX sorties |
| Nombre maximum de VLAN | 4,096 |
| Nombre d'instances de routage et de transfert virtuels (VRF) | Expédition: 1,000 |
| Nombre maximum de liens dans un port canalisé | 32 |
| Nombre maximum de chemins ECMP | 64 |
| Nombre maximum de groupes ECMP | 256 |
| Nombre maximum de membres ECMP | 64,000 |
| Nombre maximum de canaux de ports | 512 |
| Nombre de sessions SPAN actives | 4 |
| Nombre de VLAN dans les instances Rapid per-VLAN Spanning Tree (RPVST) | 3,967 |
| Nombre de groupes HSRP (Hot Standby Router Protocol) | 490 |
| Nombre d'instances Multiple Spanning Tree (MST) | 64 |
| Nombre d'entrées de traduction d'adresses réseau (NAT) | 1,023 |
Tableau 3 Informations de commande
Informations sur le matériel
| Référence | Description du produit* |
|---|---|
| N9K-C9272Q | Nexus 9200 avec QSFP+ 72p 40G |
Alimentations
| Référence | Description du produit* |
|---|---|
| NXA-PAC-650W-PI | Nexus 9000 650 W CA PS, prise côté port |
| NXA-PAC-650W-PE | Nexus 9000 650 W CA PS, échappement côté bâbord |
| NXA-PAC-1200W-PI | Nexus 9000 1200 W CA PS, prise côté port |
| NXA-PAC-1200W-PE | Nexus 9000 1200 W CA PS, échappement côté bâbord |
| N2200-PAC-400W | N2K/3K 400 W AC PS, échappement côté bâbord |
| N2200-PAC-400W-B | N2K/3K 400 W AC PS, prise côté port |
| N2200-PDC-400W | N2K/3K 400 W DC PS, échappement côté bâbord |
| N2200-PDC-350W-B | Alimentation CC à flux d'air inversé Nexus 2K et 3K |
| UCSC-PSU-930WDC | Nexus 9000 930 W DC PS, prise côté port |
| UCS-PSU-6332-DC | Nexus 9000 930 W DC PS, échappement côté bâbord |
| N9K-PUV-1200W | Alimentation universelle Nexus 9300 1200 XNUMX W, flux d'air bidirectionnel et prise en charge AC/HVDC |
FAN
| Référence | Description du produit* |
|---|---|
| N9K-C9300-VENTILATEUR3 | Ventilateur fixe Nexus 9K pour commutateur 2RU, admission côté port |
| N9K-C9300-FAN3-B | Ventilateur fixe Nexus 9K pour interrupteur 2RU, échappement côté bâbord |
| NXA-VENTILATEUR-30CFM-F | Ventilateur simple Nexus 2K/3K/9K pour commutateur 1RU, flux d'air d'évacuation côté port |
| NXA-FAN-30CFM-B | Ventilateur unique Nexus 2K/3K/9K pour commutateur 1RU, flux d'air d'admission côté port |
| NXA-FAN-35CFM-PE | Ventilateur unique Nexus 92300, flux d'air d'évacuation côté bâbord |
| NXA-FAN-35CFM-PI | Ventilateur unique Nexus 92300, flux d'air d'admission côté bâbord |
Software
| Référence | Description du produit* |
|---|---|
| N93-LAN1K9 | L3 amélioré incluant OSPF complet, EIGRP et BGP pour la plate-forme Nexus 9200/9300 |
| NX-OS-ES-XF | Licence NX-OS Essential SW pour un Nexus 10K Leaf 25/40/9G+ |
| NX-OS-AD-XF | Licence NX-OS Advantage SW pour un Nexus 10K Leaf 25/40/9G+ |
Cordons d'alimentation
| Référence | Description du produit* |
|---|---|
| CAB-C13-C14-2M | Cavalier de cordon d'alimentation, connecteurs C13-C14, longueur de 2 mètres (2 mètres) |
| CAB-C13-CBN | Cordon d'alimentation de cavalier d'armoire, 250 VAC 10A, connecteurs C14-C13 (0.7 mètre) |
| CAB-CVC-SD-0.6M | Câble d'alimentation CVC pour Anderson-LS-25 |
| CABINE-CVC-RT-0.6M | Câble d'alimentation CVC avec connecteur à angle droit pour RF-LS-25 |
Accessoires
| Référence | Description du produit* |
|---|---|
| NXK-ACC-KIT-1RU | Kit d'accessoires fixes Nexus 3K/9K, retrait avant et arrière 1RU |
| N3K-C3064-ACC-KIT | Kit d'accessoires fixes Nexus 3K/9K |
| N9K-C9300-ACK | Kit d'accessoires fixes Nexus 9K |
| N9K-C9300-RMK | Kit de montage fixe en rack Nexus 9K |
