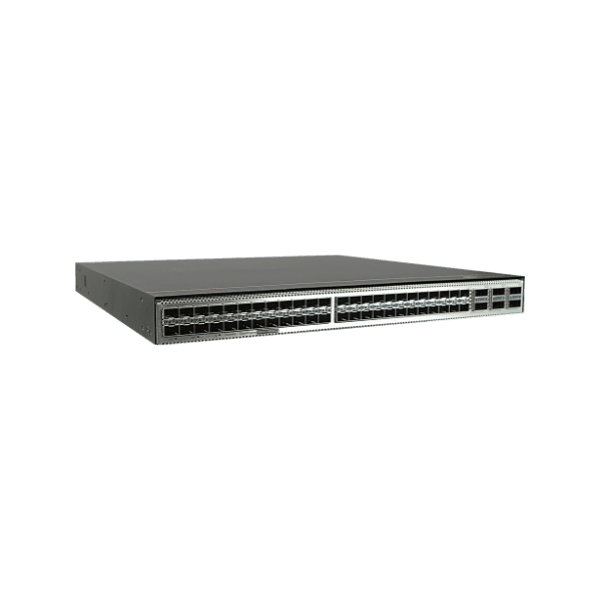

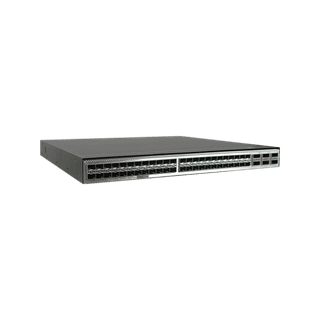

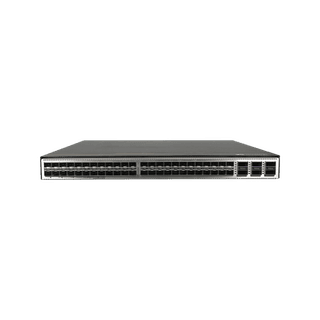

Переключатель CE6863E-48S6CQ (48 * 25Ge SFP28, 6 * 100GE QSFP28, без вентилятора питания)

Состояние: НОБ

Гарантия РМА

команда поддержки Девушка Аватар

Экспертно-консультационная поддержка

Поддержка решений, больше скидок.
7*24 часа онлайн
Глобальная скидка

Описание

CE6863-48S6CQ-Обзор

CloudEngine 6800 хорошо подходит как для уровня ядра, так и для уровня агрегации и полностью совместим с коммутаторами серий CloudEngine 16800 и 12800, что позволяет предприятиям создавать масштабируемые, упрощенные, открытые и безопасные сети.

Быстрые функции

В таблице 1 приведены краткие характеристики.

Код Продукта КЭ6863-48С6КК
процессор 1.4 ГГц, четырехъядерный
DRAM-память 4 ГБ
НИ Флэш 64 MB
NAND Flash 4 ГБ
Среднее время наработки на отказ (MTBF) 47.81 лет
Среднее время ремонта (MTTR) 1.95 часа
Доступность 0.9999962836
Горячая замена Поддерживается всеми силовыми модулями и модулями вентиляторов

Поддерживаемые трансиверы

В таблице 2 показаны рекомендуемые модели.

Модель Описание
ОМХД30000 Оптический трансивер Huawei OMXD30000, SFP+, 10G, многомодовый модуль (850 нм, 0.3 км, LC)
СФП-ГЭ-ЛС-СМ1310 Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
ОМХД30009 Трансивер, QSFP+, 1310 нм, 41.25 Гбит/с, -7 дБм, 2.3 дБм, -11.5 дБм, LC, SMF, 10
ESFP-GE-SX-MM850 Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0.5 км, LC)

CE6863-48S6CQ-K Спецификация

CE6863-48S6CQ-B Спецификация
Товар Описание
Физические характеристики
  • Размеры (В х Ш х Г)
    • Основные размеры (за исключением частей, выступающих из корпуса): 43.6 мм x 442.0 мм x 420.0 мм (1.72 дюйма x 17.4 дюйма x 16.5 дюйма)
    • Максимальные размеры (глубина - это расстояние от портов на передней панели до ручки на задней панели): 43.6 мм x 442.0 мм x 446.1 мм (1.72 дюйма x 17.4 дюйма x 17.6 дюйма)
Параметров окружающей среды Температура
  • Рабочая температура: от 0°C до 40°C (от 32°F до 104°F) на высоте 0-1800 м (0-5906 футов)

ПРИМЕЧАНИЕ:

На высоте 1800-5000 м (5096-16404 фута) максимальная рабочая температура снижается на 1 ° C (1.8 ° F) каждый раз, когда высота увеличивается на 220 м (722 фута).

  • Температура хранения: от -40 ° C до + 70 ° C (от -40 ° F до + 158 ° F)
Относительная влажность От 5% до 95%, без конденсации
Altitude <5000 м (16404 фута)
Шум (звуковое давление, 27°C)
  • Направленный поток воздуха: < 58 дБА
  • Воздушный поток спереди назад: < 57 дБА
характеристики питания Тип источника питания переменного/постоянного тока/высокого напряжения постоянного тока
Мощность переменного тока
  • Диапазон номинального входного напряжения: от 100 В до 240 В переменного тока, 50/60 Гц
  • Максимальный диапазон входного напряжения: от 90 В до 290 В переменного тока, от 47 до 63 Гц.
Вход постоянного тока
  • Диапазон номинального напряжения: от -48 В пост. тока до -60 В пост. тока
  • Диапазон максимального напряжения: от -38.4 В пост. тока до -72 В пост. тока
Потребляемая мощность постоянного тока высокого напряжения
  • Модуль питания 600 Вт переменного тока и 240 В постоянного тока (серия PAC600S12):
    • Диапазон номинального напряжения: 240 В пост. тока
    • Максимальный диапазон напряжения: от 190 В до 290 В постоянного тока
  • Высоковольтный модуль питания постоянного тока мощностью 1200 Вт (серия PHD1K2S12):
    • Диапазон номинального напряжения: от 240 В до 380 В постоянного тока
    • Максимальный диапазон напряжения: от 190 В до 400 В постоянного тока
Номинальный входной ток
  • Модуль питания 600 Вт переменного тока и 240 В постоянного тока (серия PAC600S12):
    • 8 А (от 100 В до 240 В переменного тока)
    • 4 А (240 В пост. тока)
  • Модуль питания постоянного тока мощностью 1000 Вт (серия PDC1000S12): 30 А (от -48 В до -60 В постоянного тока)
  • Модуль питания постоянного тока высокого напряжения 1200 Вт (серия PHD1K2S12): 8 А
Энергопотребление шасси Максимальная потребляемая мощность 384 W
Типичная потребляемая мощность
  • 226 Вт (пропускная способность 100 %, высокоскоростные кабели SFP28 на 48 портов и высокоскоростные кабели QSFP28 на 6 портов, двойные модули питания)
  • 261 Вт (пропускная способность 100 %, оптические модули ближнего действия на всех оптических портах, модули двойной мощности)
Тепловыделение корпуса Максимальное тепловыделение 1310 БТЕ / час
Типичное тепловыделение
  • 771 БТЕ/ч (100% пропускная способность, высокоскоростные кабели SFP28 на 48 портов и высокоскоростные кабели QSFP28 на 6 портов, двойные силовые модули)
  • 891 БТЕ/ч (пропускная способность 100 %, оптические модули ближнего действия на всех оптических портах, модули двойной мощности)
Защита от перенапряжения Модуль питания:

  • Переменный ток: 6 кВ в обычном режиме и 6 кВ в дифференциальном режиме
  • Постоянный ток: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме
  • HVDC: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме
рассеивание тепла Режим отвода тепла Воздушное охлаждение
Воздушный поток От передней к задней или от задней к передней, в зависимости от модулей вентиляторов и модулей питания
Надежность и доступность Резервный модуль питания 1 + 1 резервное копирование
Резервный модуль вентилятора Устройство поддерживает резервирование 3+1 вентиляторных модулей, работающих в режиме горячего резерва. Система может работать нормально в течение короткого времени после выхода из строя одного модуля вентиляторов. Рекомендуется немедленно заменить неисправный модуль вентилятора.
Горячая замена Поддерживается всеми силовыми модулями и модулями вентиляторов
Среднее время наработки на отказ (MTBF) 47.81 лет
Среднее время ремонта (MTTR) 1.95 часа
Доступность 0.9999962836
Технические характеристики процессор 1.4 ГГц, четырехъядерный
DRAM-память 4 ГБ
НИ Флэш 64 MB
NAND Flash 4 ГБ
Стек Сервисный порт, поддерживающий функцию стекирования Оптические порты 25GE и оптические порты 100GE
Сертификаты
  • Соответствие стандартам безопасности
  • Соответствие стандартам ЭМС
  • Соответствие экологическим стандартам
