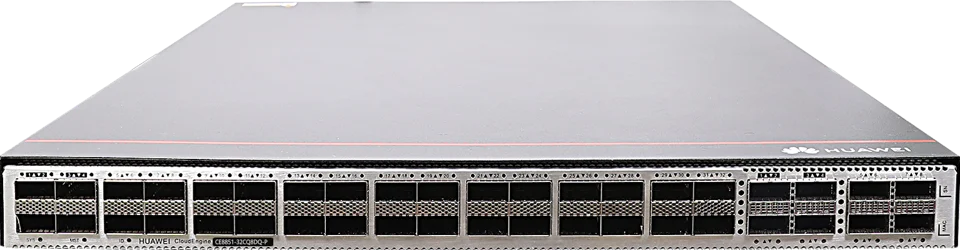

Переключатель CE8851-32CQ8DQ-P (32*100GE QSFP28, 8*400G QSFPDD, без вентилятора и модуля питания)
Состояние: НОБ
Гарантия РМА
Экспертно-консультационная поддержка
Поддержка решений, больше скидок.
7*24 часа онлайн
Описание
CloudEngine 8800, серия коммутаторов с высокой плотностью портов, сочетает в себе высокую производительность и низкую задержку как для облачных сетей центров обработки данных, так и для высокопроизводительных сетей кампусов. Кроме того, эта серия поддерживает широкий спектр функций центров обработки данных, возможности программно-определяемых сетей (SDN) и высокопроизводительные технологии стекирования. Благодаря 10, 25, 40, 100, 200 и 400 портам GE, а также гибким сменным картам CloudEngine 8800 хорошо подходит как для уровня ядра, так и для уровня агрегации. Эта серия также совместима с коммутаторами CloudEngine серий 16800, 12800, 6800 и 5800, помогая предприятиям создавать масштабируемые, упрощенные, открытые и безопасные сети.
| Основная информация | |
| Описание | Переключатель CE8851-32CQ8DQ-P (32*100GE QSFP28, 8*400G QSFPDD, без вентилятора и модуля питания) |
| Номер детали | 02353египетских фунтов |
| Модель | CE8851-32CQ8DQ-П |
| Первая поддерживаемая версия | В300Р020К00 |
| Другие номера деталей | 02353EGQ (переключатель CE8851-32CQ8DQ-P (32*100GE QSFP28, 8*400GE QSFPDD, 2*модуля питания переменного тока, 6*модулей вентиляторов, вход со стороны портов)) 02353EGR (переключатель CE8851-32CQ8DQ-P (32*100GE QSFP28, 8*400GE QSFPDD, 2* модуля питания переменного тока, 6* модулей вентиляторов, выхлоп со стороны портов)) |
| Короткое имя | CE8851-32CQ8DQ-П |
| Технические спецификации | |
| Размеры с упаковкой (В x Ш x Г) [мм (дюймы)] | 260 мм x 790 мм x 590 мм (10.24 дюйма x 31.10 дюйма x 23.23 дюйма) |
| Размеры без упаковки (В x Ш x Г) [мм (дюймы)] | – Основные размеры (без учета деталей, выступающих из корпуса): 43.6 x 442 x 600 мм (1.72 x 17.40 x 23.62 дюйма) – Максимальные размеры (глубина — это расстояние от портов на передней панели до частей, выступающих из задней панели): 43.6 x 442 x 625.5 мм (1.72 x 17.40 x 24.63 дюйма) |
| Вес без упаковки [кг (фунт)] | 9.1 кг (исключая оптические модули, модули питания и модули вентиляторов) |
| Вес без упаковки (полная конфигурация) [кг (фунты)] | 12.2 кг (включая модули питания переменного тока и модули вентиляторов, за исключением оптических модулей) |
| Вес с упаковкой [кг (фунт)] | 13.4 кг (29.54 фунтов) |
| Вес с упаковкой (полная конфигурация) [кг (фунты)] | 16.5 кг (36.37 фунтов) |
| Высота шасси [U] | 1 |
| Тип установки | Установка шкафа |
| Коммутационная способность | Чтобы получить данные по этому элементу спецификации, обратитесь к соответствующему техническому описанию или свяжитесь с персоналом по продажам продукции. |
| ЦП | 4-ядерный, 1.4 ГГц |
| Память | DRAM: 8 ГБ |
| НИ Флэш | 64 MB |
| NAND Flash | 4 ГБ |
| USB | Его можно использовать для резервного копирования журналов и развертывания через USB. Эта функция зарезервирована. |
| Режим питания | AC, DC, HVDC |
| Консольный порт | RJ45 |
| Интерфейс службы нисходящей линии связи | 32 портов 100GE QSFP28/32 портов 200GE QSFP56 1. Порты 100GE могут использоваться как порты 40GE и 50GE (2 x 25GE) и не могут быть разделены на 2 порта 50GE. 2. Порт 100GE можно разделить на 4 порта 25GE, 4 порта 10GE или 2 порта 50GE (50GE: 2 порта 25GE). Два соседних порта будут разделены одновременно. 3. Порты 200GE можно использовать как порты 40GE и 100GE и разделить на 2 порта 100GE (100GE: 2 порта 50GE). Примечание: 1. Поддержка оптических модулей: (1) В случае воздухозаборника на стороне портов порты нисходящей линии связи 100GE/200GE поддерживают оптические модули 100G-SR4/CWDM4/LR4/4WDM. (2) В случае вытяжки воздуха со стороны портов порты нисходящей линии связи 100GE/200GE поддерживают оптические модули 100G-SR4/CWDM4. 2. Поддержка медных кабелей: При использовании медных кабелей 200GE обратитесь к инженерам Huawei для проверки соединения. |
| Интерфейс службы восходящей линии связи | 8 портов 400GE QSFP-DD 1. Порты 400GE можно использовать как порты 200GE, 100GE и 40GE. 2. В V300R020C10 порт 400GE можно использовать как порт 200GE/100GE/40GE и разделить на 4 порта 100GE (100GE: 2 порта 50GE, но не 4 порта 25GE). Другие режимы разделения портов, такие как 2 x 200GE/2 x 100GE/2 x 40GE/8 x 50GE/8 x 25GE/8 x 10GE/4 x 50GE/4 x 25GE/4 x 10GE, не поддерживаются. В V300R021C10 порт 400GE можно динамически разделить на 2 порта 200GE. В настоящее время можно использовать 2 AOC 200GE и медные кабели длиной 2.5 м. Примечание: 1. Поддержка оптических модулей: (1) В случае забора воздуха на стороне портов порты восходящей линии связи 400GE поддерживают 400G-SR8/DR4/FR4. Когда температура окружающей среды колеблется от 0°C до 35°C, поддерживается 400G-LR8. Однако шум устройства превышает порог при комнатной температуре. (2) В случае выхлопа воздуха на стороне портов порты восходящей линии связи 400GE поддерживают 400G-SR8. Однако шум устройства превышает порог при комнатной температуре. 2. Поддержка медных кабелей: V300R021C10 и более поздние версии: Поддерживаются медные кабели 40GE/100GE/200GE/400GE. Порт 400GE можно динамически разделить на 2 порта 200GE. Можно использовать медные кабели длиной 2.5 м. При использовании медных кабелей 200GE и 400GE обратитесь к инженерам Huawei для проверки соединения. V300R020C10 and V300R021C00: Поддерживаются медные кабели 40GE/100GE/200GE/400GE. После разделения портов восходящей линии связи медные кабели не поддерживаются. При использовании медных кабелей 200GE и 400GE обратитесь к инженерам Huawei для проверки соединения. В300Р020С00: Поддерживаются медные кабели 40GE/100GE. После разделения порта медные кабели не поддерживаются. Медные кабели 200GE/400GE не поддерживаются. |
| Сервисный порт, поддерживающий функцию стека | Зарезервированная функция. Эта функция не активирована. |
| RTC | Поддержанный |
| Типичная потребляемая мощность [Вт] | – 32 x 200G + 8 x 400G: 590 Вт (пропускная способность 50%, медные кабели на всех портах, нормальная температура, два модуля питания) – 32 x 100G + 8 x 400G: 560 Вт (пропускная способность 50 %, медные кабели на всех портах, нормальная температура, два модуля питания), 693 Вт (пропускная способность 50 %, оптические модули на малых расстояниях на всех портах, нормальная температура, двойной силовые модули) |
| Типичное тепловыделение [BTU/час] | – 32 x 200G + 8 x 400G: 2013 БТЕ/час (пропускная способность 50%, медные кабели на всех портах, нормальная температура, два модуля питания) – 32 x 100G + 8 x 400G: 1912 БТЕ/час (пропускная способность 50%, медные кабели на всех портах, нормальная температура, два модуля питания); 2363 БТЕ/час (пропускная способность 50%, оптические модули ближнего действия на всех портах, нормальная температура, модули двойного питания) |
| Статическая потребляемая мощность [Вт] | 455 W |
| Статическое тепловыделение [BTU/час] | 1757 БТЕ / час |
| Максимальная потребляемая мощность [Вт] | – 32 x 200G + 8 x 400G: 1152 Вт (100% нагрузка по трафику, все порты нисходящей линии связи с оптическими модулями 6.5G мощностью 200 Вт, все порты восходящей линии связи с оптическими модулями 12G мощностью 400 Вт, 40°C, модули двойного питания) – 32 x 100G + 8 x 400G: 973 Вт (100% нагрузка по трафику, все порты нисходящей линии связи с оптическими модулями 5G мощностью 100 Вт, все порты восходящей линии связи с оптическими модулями 12G мощностью 400 Вт, 40°C, модули двойного питания) |
| Максимальное тепловыделение [BTU/час] | – 32 x 200G + 8 x 400G: 3927 БТЕ/час (100% нагрузка по трафику, все порты нисходящей линии связи с оптическими модулями 6.5G мощностью 200 Вт, все порты восходящей линии связи с оптическими модулями 12G мощностью 400 Вт, 40°C, модули двойного питания) – 32 x 100G + 8 x 400G: 3323 БТЕ/час (100% нагрузка по трафику, все порты нисходящей линии связи с оптическими модулями 5G мощностью 100 Вт, все порты восходящей линии связи с оптическими модулями 12G мощностью 400 Вт, 40°C, модули двойного питания) |
| Количество силовых модулей | 2 |
| Резервный источник питания | 1 + 1 резервное копирование |
| Номинальное входное напряжение [В] | – Модуль питания 1200 Вт переменного тока и 240 В постоянного тока: переменный ток: от 100 В до 240 В переменного тока, 50/60 Гц; постоянный ток: 240 В постоянного тока – Модуль питания постоянного тока мощностью 1200 Вт: –48 В постоянного тока: от –48 В постоянного тока до –60 В постоянного тока; +48 В постоянного тока: +48 В постоянного тока |
| Диапазон входного напряжения [В] | – Модуль питания 1200 Вт переменного тока и 240 В постоянного тока: переменный ток: от 90 до 290 В переменного тока, от 45 до 65 Гц; Постоянный ток: от 190 В до 290 В постоянного тока – Модуль питания постоянного тока мощностью 1200 Вт: –48 В постоянного тока: от –38.4 В постоянного тока до –72 В постоянного тока; +48 В постоянного тока: от +38.4 В постоянного тока до +60 В постоянного тока |
| Максимальный входной ток [A] | Модуль питания 1200 Вт переменного тока и 240 В постоянного тока: – 10 А (от 100 В до 130 В переменного тока) – 8 А (от 200 В до 240 В переменного тока) – 8 А (240 В постоянного тока) Модуль питания постоянного тока 1200 Вт: 38 А |
| Номинальная выходная мощность [Вт] | – Модуль питания 1200 Вт переменного тока и 240 В постоянного тока: 1200 Вт – Модуль питания постоянного тока 1200 Вт: 1200 Вт |
| Сертификаты | – Соответствует стандартам безопасности. – Соответствует стандартам ЭМС. – Соответствует экологическим стандартам. |
| Защита от перенапряжения источника питания [кВ] | Защита источника переменного тока: 6 кВ в обычном режиме и 6 кВ в дифференциальном режиме Защита источника питания постоянного тока 240 В: 4 кВ в общем режиме и 2 кВ в дифференциальном режиме. Защита источника питания –48 В постоянного тока: 4 кВ в общем режиме и 2 кВ в дифференциальном режиме. |
| Типы поклонников | Съемные |
| Количество фанатов | 6 |
| Резервные вентиляторы | Устройство поддерживает резервирование 5+1 вентиляторных модулей, работающих в режиме горячего резерва. Система может работать нормально в течение короткого времени после выхода из строя одного модуля вентиляторов. Рекомендуется немедленно заменить неисправный модуль вентилятора. |
| Режим отвода тепла | Воздушное охлаждение |
| Направление воздушного потока | Забор воздуха со стороны портов или выпуск воздуха со стороны портов, в зависимости от используемых модулей вентиляторов и модулей питания. Модули вентиляторов и модули питания должны иметь одинаковое направление воздушного потока. |
| Доступность | 0.9999920679 |
| Средняя наработка на отказ [год] | 21.59 лет |
| MTTR [час] | 1.5 часа |
| Шум при нормальной температуре (27°C, звуковое давление) [дБ(А)] | – Воздушный поток спереди назад: в среднем 56.5 дБ(А) (максимум: 61.7 дБ(А)) – Воздушный поток сзади вперед: в среднем 58.7 дБ(А) (максимум: 62.11 дБ(А)) |
| Шум при высокой температуре (40°C, звуковое давление) [дБ(А)] | – Воздушный поток спереди назад: в среднем 71.8 дБ(А) (максимум: 78.3 дБ(А)) – Воздушный поток сзади вперед: в среднем 74.5 дБ(А) (максимум: 78.11 дБ(А)) |
| Высота при длительной эксплуатации [м (футов)] | ≤ 5000 м (16404 футов) |
| Длительная рабочая относительная влажность [RH] | От 5% до 95%, без конденсации |
| Длительная рабочая температура [°C (°F)] | От 0°C до 40°C (от 32°F до 104°F) на высоте 0–1800 м (0–5906 футов) Примечание. На высоте 1800–5000 м (5096–16404 футов) максимальная рабочая температура снижается на 1°C (1.8°F) каждый раз, когда высота увеличивается на 220 м (722 фута). |
| Высота хранения [м (футов)] | ≤ 5000 м (16404 футов) |
| Относительная влажность при хранении [RH] | От 5% до 95% относительной влажности, без конденсации |
| Температура хранения [°C (°F)] | От -40°C до +70°C (от -40°F до +158°F) |
| Поддерживается лицензия RTU | Да. По умолчанию 32 порта 100GE могут работать со скоростью 100 Гбит/с, а порты 400GE недоступны. Могут использоваться следующие лицензии RTU: 88036EUN: добавлено восемь портов 400GE. 88036EUP: скорость 32 портов 100GE повышена до 200 Гбит/с. |
| Управление системой>Управление оборудованием>Управление устройством>Управление платой>Перезапуск устройства | |
| Перезапуск устройства | Y |
