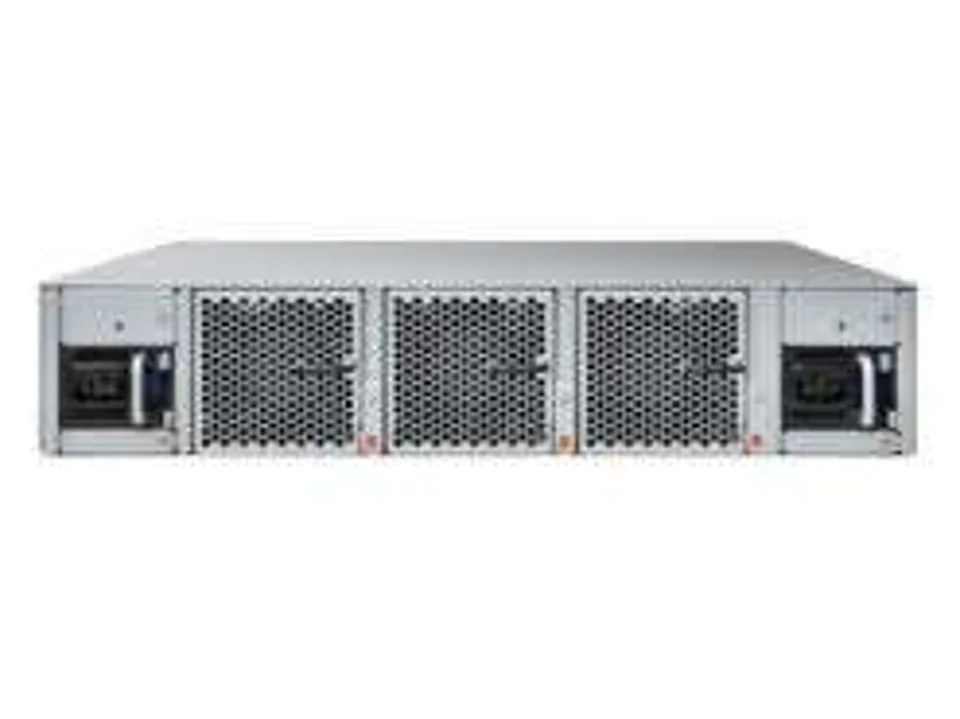

Коммутатор Fibre Channel HPE SN6500B 16 ГБ 96/48
Состояние: НОБ
Гарантия РМА
Экспертно-консультационная поддержка
Поддержка решений, больше скидок.
7*24 часа онлайн
Описание
Обзор
Чтобы оставаться конкурентоспособными, ИТ-организации должны справляться с растущими рабочими нагрузками без увеличения бюджетов или ресурсов. Хотя виртуализация частично снимает нагрузку, обеспечивая преимущества более быстрого развертывания и консолидации, она также имеет тенденцию создавать дополнительную нагрузку на сети центров обработки данных. Кроме того, переход к облачным вычислениям, который обещает более высокую эффективность и принятие более ориентированных на услуги бизнес-моделей, означает, что к этим сетям будут предъявляться более высокие требования.
Коммутатор HPE SN6500B Fibre Channel обеспечивает лидирующую на рынке технологию и функции Fibre Channel 16 Гбит/с для поддержки сред с высокой степенью виртуализации и удовлетворения потребностей гипермасштабируемых частных облачных сред хранения данных. Разработанный для максимальной гибкости и защиты инвестиций, коммутатор SN6500B может быть сконфигурирован с 48, 72 или 96 портами и поддерживает скорости 4, 8 или 16 Гбит/с в эффективно спроектированном корпусе 2U. Он также предлагает упрощенный процесс развертывания и пользовательский интерфейс «укажи и щелкни», что делает его мощным и простым в использовании. Коммутатор SN6500B идеально подходит для средних и крупных организаций, которым требуется масштабируемое решение с высокой доступностью, обеспечивающее консолидацию и гибкость для удовлетворения быстрорастущих потребностей в хранении данных.
SN6500B доступен в следующих моделях:
- HPE SN6500B 16 ГБ, 96 портов/96 портов Active Power Pack+ коммутатор Fibre Channel
- HPE SN6500B 16 ГБ, 96 портов/48 портов Active Power Pack+ коммутатор Fibre Channel
- HPE SN6500B 16 Гбит/с, 96/48 портов, активный коммутатор Fibre Channel
Power Pack+ включает в себя дополнительное программное обеспечение: Fabric Vision, ISL Trunking и Extended Fabric. Программное обеспечение Power Pack+ предоставляет администратору SAN необходимые инструменты для мониторинга состояния и производительности сети, а также обеспечивает высочайший уровень безопасности, масштабируемости и управляемости.
SN6500B FC-коммутатор 16 Гбит/с
- Упрощает развертывание корпоративных сетей SAN за счет сочетания более высокой плотности портов периферийного коммутатора с исключительной масштабируемостью, производительностью и надежностью.
- Имеет 48, 72 или 96 портов в корпусе высотой 2U.
- Обеспечивает производительность 4 Гбит/с, 8 Гбит/с, 16 Гбит/с*
- Использует дополнительный транкинг между коммутаторами (ISL) для обеспечения высокоскоростного пути передачи данных между коммутаторами, что обеспечивает высокоскоростной путь передачи данных между коммутаторами со скоростью 16 Гбит/с до 128 Гбит/с.
Примечание: * Производительность 16 Гбит/с можно получить между двумя устройствами с поддержкой скорости 16 Гбит/с.
| Семейная информация |
| Особенности | База коммутатора 8/8 SAN и коммутатор 8/8 SAN | База коммутатора 8/24 SAN | Коммутатор SN3000B 16 Гбит FC и блок питания SN3000B 16 Гбит FC+ | Коммутатор SN3600B 32 Гбит FC и блок питания SN3600B 32 Гбит FC+ |
| Целевая среда | Рабочие группы, Отделы | Рабочие группы, Отделы | Рабочие группы, Отделы | Рабочие группы, Отделы |
| Пропускная способность порта Fibre Channel | 8Гбит/сек | 8Гбит/сек | 16Гбит/сек | 32Gbps |
| Агрегатное устройство трафик |
64-192 Гбит/сек | 128-192 Гбит/сек | 192-384 Гбит/сек | 768 Gbps |
| Поддерживаемые ОС | Примечание: Пожалуйста, обратитесь к Споку https://h20272.www2.hpe.com/spock/ | |||
| Поддержка системы хранения | HPE Primera, 3PAR StoreServ, Nimble, StoreVirtual 4000, P9000/XP7, MSA 2050/1050 | |||
| ФК Порты | 8 Включено 24 Max |
16 Включено 24 Max |
12-24 Включено 24 Max |
8 или 24 Включено 24 Max |
| SFP | B-серия | B-серия | B-серия | B-серия |
| Фильтр Магистральные |
Дополнительный Upgrade | Включено в пакет Power Pack+ или дополнительное обновление | Входит в комплект Power Pack+ | Включено в пакет Power Pack+ или дополнительное обновление |
| Адаптивная сеть | Есть | Есть | Есть | Есть |
| Фактор формы | 1U | 1U | 1U | 1U |
| Программное обеспечение для зонирования | Да (включено) | Да (включено) | Да (включено) | Да (включено) |
| Горячее подключение, резервное блоки питания |
Нет | Нет | По желанию | Нет |
| Вентиляторы с возможностью горячей замены | Нет | Нет | Да | Да (интегрирован с источником питания) |
| Особенности | Коммутатор SN6600B 32 Гбит FC и блок питания SN6600B 32 Гбит FC+ | Коммутатор SN6000B 16 Гбит FC и блок питания SN6000B 16 Гбит FC+ | Коммутатор SN6500B 16 Гбит FC и блок питания SN6500B 16 Гбит FC+ |
| Целевая среда | Рабочие группы, Отделы | Рабочие группы, Отделы | Рабочие группы, Отделы |
| Пропускная способность порта Fibre Channel | 32 Gbps | 16Гбит/сек | 16Гбит/сек |
| Агрегатное устройство трафик |
2 Tbps | 384-768 Гбит/сек | 768-1536Гбит/сек |
| Поддерживаемые ОС | Примечание: Пожалуйста, обратитесь к Споку https://h20272.www2.hpe.com/spock/ | ||
| Поддержка системы хранения | HPE Primera, 3PAR StoreServ, Nimble, StoreVirtual 4000, P9000/XP7, MSA 2050/1050 | ||
| ФК Порты | 24 или 48 включены
64 Max |
24 или 48 Включено 48 Max |
48 или 96 Включено 96 Max |
| SFP | Оптика B-серии (16 Гб или 32 Гб) | B-серия | B-серия |
| Фильтр Магистральные |
Включено в пакет Power Pack+ или дополнительное обновление | Включено в пакет Power Pack+ или дополнительное обновление | Включено в пакет Power Pack+ или дополнительное обновление |
| Адаптивная сеть | Есть | Есть | Есть |
| Фактор формы | 1U | 1U | 2U |
| Программное обеспечение для зонирования | Да (включено) | Да (включено) | Да |
| Горячее подключение, резервное блоки питания |
Да | Да | Да |
| Вентиляторы с возможностью горячей замены | Да (интегрирован с источником питания) | Да (интегрирован с источником питания) | Да |
| Особенности | Коммутатор SAN расширения 1606 | Коммутатор расширения SAN SN4000B |
| Целевая среда | центры обработки данных | центры обработки данных |
| Пропускная способность порта Fibre Channel | 8 Гбит/сек | 16 Гбит/сек |
| Ethernet | Ethernet 1 Гбит/с | Ethernet 10 Гбит/с |
| ФЦИП/ФИКОН | Да, для FICON требуется дополнительная лицензия | Да, для FICON требуется дополнительная лицензия |
| Поддерживаемые ОС | Примечание: Пожалуйста, обратитесь к Споку https://h20272.www2.hpe.com/spock/ | |
| Поддержка системы хранения | HPE Primera, 3PAR StoreServ, Nimble, StoreVirtual 4000, P9000/XP7, MSA 2050/1050 | |
| ФК Порты | 4 или 16 Включено 16 Max |
24 Включено 24 Max |
| Порты Ethernet | 2 или 6 Включено 6 Max |
16 портов 1/10GbE включены 16 портов Max2 – 40GbE |
| SFP | B-серия | B-серия |
| Фильтр Магистральные |
Включено в пакет Power Pack+ или дополнительное обновление | Входит в комплект Power Pack+ |
| Адаптивная сеть | Есть | Есть |
| Фактор формы | 1U | 2U |
| Программное обеспечение для зонирования | Да (включено) | Да (включено) |
| Горячее подключение, резервное блоки питания |
Да | Да |
| Вентиляторы с возможностью горячей замены | Да | Да |
| Особенности | SN8000B 8-слотовый блок питания SAN Director Power+ | SN8000B 4-слотовый SAN Director и 4-слотовый SAN Director Power Pack+ | SN8600B 8-слотовый блок питания SAN Director Power+ | SN8600B 4-слотовый блок питания SAN Director Power+ |
| Целевая среда | Оптимизированные для облака центры обработки данных | Оптимизированные для облака центры обработки данных | Оптимизированные для облака центры обработки данных | Оптимизированные для облака центры обработки данных |
| Пропускная способность порта | До 16 Гбит/сек | До 16 Гбит/сек | До 32 Гбит / с | До 32Gbps |
| Совокупная пропускная способность устройства | 10.2 Тбит/сек | 5.1 Тбит/сек | 16.2 Tbps | 8.1 Tbps |
| Поддерживаемые ОС | Примечание: Пожалуйста, обратитесь к Споку https://h20272.www2.hpe.com/spock/ | |||
| Система хранения Поддержка |
HPE Primera, 3PAR StoreServ, Nimble, StoreVirtual 4000, P9000/XP7, MSA 2050/1050 | |||
| Порты | До 512 SFP | До 256 SFP | 384 порта 32 Гбит/с или эквивалент на 512 портов со скоростью 128 Гбит/с (32 Гбит/с × 4 порта QSFP) | До 192 портов 32 Гбит/с или эквивалент на 256 портов с 16 портами ICL. |
| SFP | B-серия | B-серия | B-серия | B-серия |
| Расширенный транкинг | Входит в комплект поставки Power Pack | Входит в комплект поставки Power Pack или в качестве дополнительного обновления | Входит в комплект поставки Power Pack | Входит в комплект поставки Power Pack |
| Адаптивная сеть | Есть | Есть | Есть | Есть |
| Фактор формы | 14U | 9U | 14U | 9U |
| Программное обеспечение для зонирования | Да (в комплекте) | Да (в комплекте) | Да (в комплекте) | Да (включено) |
| Горячая замена, резервные источники питания | Да | Да | Да | Да |
| Вентиляторы с возможностью горячей замены | Да | Да | Да | Да |
| Особенности | Коммутатор Brocade 16 Гбит SAN для HPE c-Class BladeSystem | Коммутатор Brocade 8 Гбит SAN для HPE c-Class BladeSystem | Модуль коммутатора SAN Brocade Fibre Channel 16 Гбит для HPE Synergy |
| Целевая среда | Предприятия, центры обработки данных, рабочие группы, отделы | Рабочие группы, Отделы | Предприятия, центры обработки данных, рабочие группы, отделы |
| Пропускная способность порта | 16Гбит/сек | 8Гбит/сек | 16 Гбит/сек |
| Совокупная пропускная способность устройства | 448 Гбит/с (24 порта x 16 Гбит/с) Гбит/сек |
192 Гбит/сек | 576 Гбит/с (36 портов по 16 Гбит/с) |
| Поддерживаемые ОС | Примечание: Пожалуйста, обратитесь к СПОКУ https://h20272.www2.hpe.com/spock/. | ||
| Система хранения Поддержка |
HPE Primera, 3PAR StoreServ, Nimble, StoreVirtual 4000, P9000/XP7, MSA 2050/1050 | ||
| Порты | 12 внешних/16 внутренних | 4 или 8 внешних / 8 или 16 внутренних | 8 внешних SFP+, 4 внешних QSFP/12 внутренних |
| SFP | B-серия | B-серия | B-серия |
| Расширенный транкинг | Включено в пакет Power Pack+ или дополнительное обновление | Включено в пакет Power Pack+ или дополнительное обновление | Включено в пакет Power Pack+ или дополнительное обновление |
| Адаптивная сеть | Есть | Есть | Есть |
| Фактор формы | Встроенный | Встроенный | Встроенный |
| Программное обеспечение для зонирования | Да (включено) | Да (включено) | Да (включено) |
| Горячая замена, резервные источники питания | Да, в корпусе BladeSystem | Да, в корпусе BladeSystem | Да, в Synergy Frame |
| Вентиляторы с возможностью горячей замены | Да, в корпусе BladeSystem | Да, в корпусе BladeSystem | Да, в Synergy Frame |
| Порты Fibre Channel | Режим коммутатора (по умолчанию): конфигурации с 48, 72 и 96 портами (увеличение на 24 порта за счет лицензий «Порты по требованию» [PoD]); универсальные (E, F, M, D, EX) порты |
| Масштабируемость | Полная архитектура ткани:
https://support.hpe.com/hpsc/doc/public/display?docId=emr_na-c04787660 |
| Сертифицированный максимум | Текущую информацию о конфигурации см. в Руководстве по проектированию SAN: https://support.hpe.com/hpsc/doc/public/display?docId=emr_na-c04787660. |
| Взаимодействие |
|
| Эффективности | Автоматическое определение скорости портов 4, 8 и 16 Гбит/с; |
| ISL транкинг | Фреймовое транкинговое соединение с количеством портов 16 Гбит/с до восьми на ISL-транк; до 128 Гбит/с на магистраль ISL. Балансировка нагрузки на основе Exchange между ISL с помощью DPS, включенного в ОС Fabric. Ограничений на количество групп соединительных линий, которые можно настроить на коммутаторе, нет. |
| Суммарная пропускная способность | 1536 Gbps |
| Задержка структуры | Задержка для локально коммутируемых портов составляет 700 нс; шифрование/сжатие — 5.5 сек на узел; Прямая коррекция ошибок (FEC) добавляет 400 нс между E_Ports (включено по умолчанию). |
| Максимальный размер кадра | 2112-байтная полезная нагрузка |
| Классы обслуживания | Класс 2, Класс 3, Класс F (межкоммутаторные кадры) |
| Типы портов | D_Port (диагностический порт), E_Port, EX_Port, F_Port, M_Port (зеркальный порт); самообнаружение на основе типа коммутатора (U_Port); дополнительный контроль типа порта Режим шлюза доступа: F_Port и N_Port с поддержкой NPIV |
| Типы трафика данных | Коммутаторы Fabric с поддержкой одноадресной передачи |
| Типы | Фирменный сменный модуль малого форм-фактора (SFP) серии B с возможностью горячей замены, разъем LC; Коротковолновый лазер (SWL), Длинноволновый лазер (LWL); расстояние зависит от оптоволоконного кабеля и скорости порта. Поддерживает оптические трансиверы SFP+ (16/10/8 Гбит/с). |
| USB | Один порт USB для загрузки файлов системного журнала или обновления прошивки. |
| Услуги ткани | Адаптивная сеть (ограничение скорости входящего трафика, изоляция трафика, качество обслуживания); Обнаружение узких мест; Расширенное зонирование (зонирование по умолчанию, зонирование портов/WWN, зонирование широковещательной передачи); динамическое обеспечение структуры (DFP); динамический выбор пути (DPS); Расширенные ткани; Расширенное восстановление кредитов BB; ; ФДМИ; перенаправление кадров; Транкинг на основе кадров; ФСПФ; Интегрированная маршрутизация; ИПоФК; ISL-транкинг; Сервер управления; НПВП; НТП v3; Портовое ограждение; Уведомление об изменении зарегистрированного состояния (RSCN); Служба надежной фиксации (RCS); оптимизация серверных приложений (SAO); Простой сервер имен (SNS); Виртуальные фабрики (логический коммутатор, логическая фабрика) |
| Услуги ткани | Расширение | Fibre Channel, сжатие на лету (Brocade LZO) и шифрование (AES-GCM-256); встроенный Fibre Channel 10 Гбит/с для подключения DWDM MAN |
| Варианты | Носитель SFP, USB-устройство | |
| Руководство | Поддерживается программное обеспечение управления | HTTPS, SNMP v1/v3 (FE MIB, MIB управления FC), SSH; Аудит, системный журнал; Расширенные веб-инструменты Brocade, ; SAN Network Advisor Enterprise или SAN Network Advisor Professional/Professional Plus; Программное обеспечение HPE SANnav Management, интерфейс командной строки (CLI); Совместимость с SMI-S; Административные домены; пробные лицензии для дополнительных возможностей |
| Доступ к управлению | Ethernet 10/100/1000 Мбит/с (RJ-45), внутриполосный доступ через Fibre Channel, последовательный порт (RJ-45) и один порт USB | |
| Диагностика | Автономная диагностика D_Port, включая электрическую/оптическую петлю, трафик/задержку/расстояние канала; POST и встроенная онлайн-/оффлайн-диагностика, включая мониторинг окружающей среды, FCping и Pathinfo (FC трассировка), средство просмотра кадров, зеркальное отображение портов перезапуска демона без прерывания работы (порт SPAN), мониторинг состояния оптики, мониторинг питания, ведение журнала RAStrace и обнаружение последовательной перезагрузки ( РРД) | |
| Механика | Ограждение | Доступны модели с притоком воздуха на стороне порта и выпуском воздуха на стороне порта; сила сзади; 2U |
| Размер | Ширина: 429.25 мм (16.90 в.) | |
| Высота: 86.74 мм (3.42 дюйма) | ||
| Глубина: 609.75 мм (24.01 в.) | ||
| Вес системы | 16.92 кг (37.3 фунта) с двумя блоками питания FRU, без трансиверов | |
| Окружающая среда | Температура | В рабочем состоянии: от 0 до 40 ° C (от 32 до 104 ° F)
В нерабочем состоянии: от -25 до 70 ° C (от -13 до 158 ° F) |
| Влажность | В рабочем состоянии: от 10 до 85 процентов без конденсации. | |
| В нерабочем состоянии: от 10 до 90 процентов без конденсации. | ||
| Altitude | В рабочем режиме: до 3000 метров (9,842 футов) | |
| Хранение: до 12 километров (39,370 XNUMX футов) | ||
| Шок | В рабочем режиме: 20 g, полусинусоида 6 мс | |
| В нерабочем состоянии: полусинусоидальный, 33G 11 мс. 3/eg Ось | ||
| Вибрация | В рабочем режиме: синусоидальная нагрузка 0.5 г, случайная погрешность 0.4 г, от 5 до 500 Гц. | |
| В нерабочем состоянии: синусоидальная нагрузка 2.0 г, случайная погрешность 1.1 г, от 5 до 500 Гц. | ||
| Power | Напряжение питания | Двойные резервные источники питания с возможностью горячей замены |
| вход переменного тока | от 85 В до 264 В ~ от 5 А до 2.5 А | |
| Частота входной линии | 47 Гц до 63 Гц | |
| потребляемая мощность | 450 Вт со всеми 96 портами, оснащенными оптикой SWL 16 Гбит/с | |
| 350 Вт для пустого шасси без оптики |
Информация о конфигурации
| Описание | SKU | ||
| HPE SN6500B 16 Гбит/с 96/96 Power Pack+ FC Switch | C8R42B | ||
|
16-гигабитный 96-портовый коммутатор FC с 96 активными портами; комплект для монтажа в стойку; комплект аксессуаров (информация о корпоративной безопасности и нормативная информация, руководство по установке, инструкции по монтажу в стойку), шнуры питания, последовательный кабель, базовое программное обеспечение ОС Advanced Fabric, расширенные веб-инструменты, расширенное зонирование, коммутатор Brocade EZ Switch и программное обеспечение Power Pack+ для ISL Trunking, Extended Ткань и видение ткани. Примечание: Требуются оптические трансиверы, перечисленные ниже. |
|||
| Коммутатор Fibre Channel HPE SN6500B 16 ГБ 96/48 | C8R45B | ||
|
16-гигабитный 96-портовый коммутатор FC с 48 активными портами; комплект для монтажа в стойку; комплект аксессуаров (информация о корпоративной безопасности и нормативная информация, руководство по установке, инструкции по монтажу в стойку), шнуры питания, последовательный кабель, базовое программное обеспечение ОС Advanced Fabric, расширенные веб-инструменты, Brocade EZ Switch и Advanced Zoning. Примечание: Требуются оптические трансиверы, перечисленные ниже. |
|||
| Коммутатор HPE SN6500B SAN, 24-портовое обновление E-LTU | TC440AAE | ||
|
Лицензия на обновление 24 портов для коммутатора SN6500B 16 ГБ 96/48 Power Pack+ FC (C8R44A) и коммутатора SN6500B 16 ГБ 96/48 FC (C8R45A) |
|||
