Сервер HPE ProLiant DL385 Gen11

Описание

Обзор

Новый сервер HPE ProLiant DL385 Gen11 представляет собой оптимизированное для ускорителя решение форм-фактора 2U 2P, которое обеспечивает исключительную вычислительную производительность, увеличенную скорость высокоскоростной передачи данных и глубину памяти при вычислительной мощности 2P. Оснащен процессорами AMD EPYC™ серии 4 четвертого поколения с числом ядер до 9004, увеличенной пропускной способностью памяти (до 96 ТБ), высокоскоростным вводом-выводом PCIe Gen6, хранилищем Gen5 EDSFF и новым шасси с поддержкой до 5 модулей одинарной ширины. (SW) или 8 графических процессора двойной ширины (DW)*. Сервер HPE ProLiant DL4 Gen385 — идеальное решение форм-фактора 11U 2P, оптимизированное для ускорителей.

Заметки: *8 теперь доступна одинарная ширина (SW).

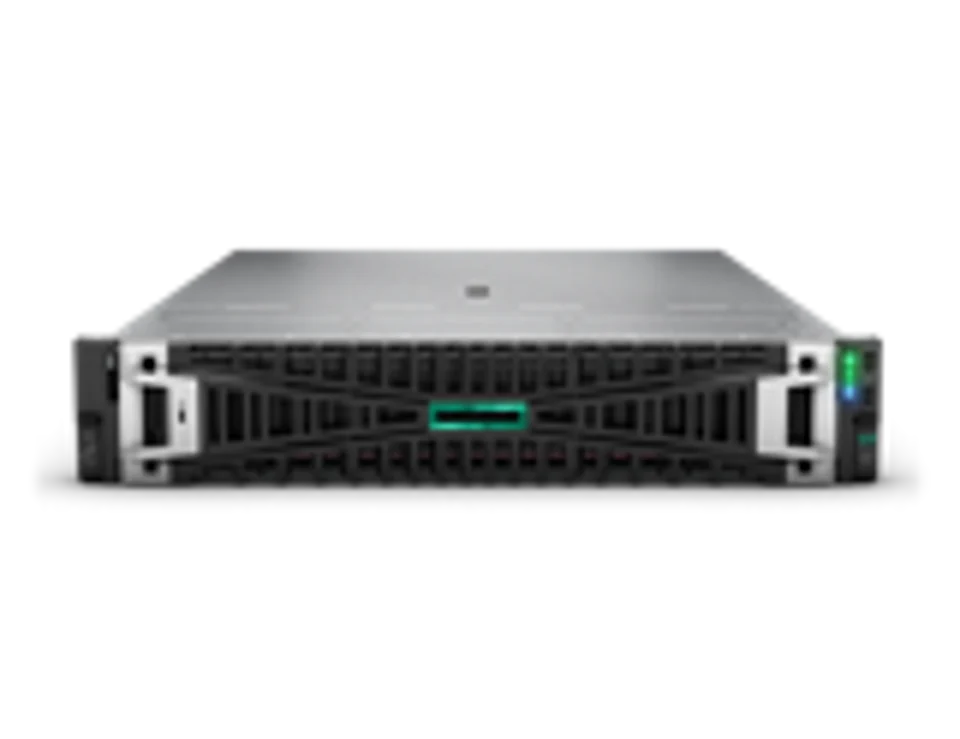

Сервер HPE ProLiant DL385 Gen11 SFF — вид спереди

1.	Панель доступа для быстрого снятия	7.	Кнопка UID
2.	Кнопка включения/ожидания и кнопка светодиодного индикатора питания системы	8.	Отсек для накопителей 3. 8 SFF U.3 опционально
3.	Светодиод здоровья	9.	Отсек для накопителей 2. 8 SFF U.3 опционально
4.	Передний сервисный порт iLO	10.	Отсек для накопителей 1. 8 SFF U.3 или универсальный отсек для носителей (дополнительно)
5.	Светодиодный индикатор состояния сетевой карты	11.	Бирка с серийным номером
6.	USB 3.2 Gen1

HPE ProLiant DL385 Gen11 – вид сзади

1.	Основная переходная плата: слоты PCI (слоты 1–3 сверху вниз)	7.	Отсек для блока питания HPE Flexible Slot 2
2.	Слот OCP 3.0	8.	разъем VGA
3.	Вторичная переходная плата: слоты PCI (слоты 4–6 сверху вниз)	9.	Последовательный порт (необязательно)
4.	Третичный переходник: (слоты 7–8 сверху вниз, не показаны). Дополнительный задний отсек для 2 SFF	10.	Выделенный порт управления iLO
5.	Загрузочное устройство M.2 с возможностью горячей замены (дополнительно, не показано)	11.	Порты USB 3.2 Gen1
6.	Блок питания HPE Flexible Slot, отсек 1

HPE ProLiant DL385 Gen11 – вид изнутри

1.	Слоты DDR5 DIMM. Показан заполненным в 24 слотах.	7.	Первичная переходная плата PCIe
2.	Кронштейн загрузочного устройства M.2 с возможностью горячей замены	8.	(Под) OCP 3.0, слот 1
3.	(Ниже) До 2 резервных блоков питания HPE Flexible Slot с возможностью горячей замены	9.	2 порта USB 3.2 Gen1 (один под основной переходной платой)
4.	Задний отсек для дисков 2SFF	10.	Показан отсек для вентиляторов с 6 высокопроизводительными вентиляторами с возможностью «горячей» замены.
5.	Вторичная переходная плата PCIe	11.	2 процессора (показаны радиаторы)
6.	(Под) OCP 3.0, слот 2

Форм-фактор

· Стойка 2U



Типы шасси

· 8 дисков малого форм-фактора с дополнительным универсальным медиа-отсеком и дополнительным отсеком для дисков малого форм-фактора или NVMe. Передний отсек для накопителей поддерживает до 24 накопителей малого форм-фактора.

· 8 дисков большого форм-фактора с универсальным отсеком для носителей, а также дополнительные отсеки для дисков малого форм-фактора или NVMe. Передний отсек для накопителей поддерживает до 12 накопителей большого форм-фактора.

· 12 EDSFF без универсального медиа-отсека и без поддержки заднего привода. Настройка до 36 EDSFF

· Сервер CTO графического процессора, поддерживающий до 4 графических процессоров двойной ширины или 8 графических процессоров одинарной ширины и 1 объединительную панель 8SFF U.3 x4.

· Сервер CTO 48SFF, поддерживающий до 48SFF SAS/SATA/NVMe с трехрежимными контроллерами

Системные вентиляторы

Стандарт – включены типы вентиляторов

• Выбор стандартного комплекта вентиляторов или комплекта высокопроизводительных вентиляторов



Габаритные размеры:

• SFF-диски

Х х 8.75 43.47 64.64 см;

3.44 х 17.11 х 25.44 дюймов

• LFF приводы

Х х 8.75 43.47 66.3 см;

3.44 х 17.11 х 26.1 дюймов

• ЭДСФФ приводы

Х х 8.75 43.47 64.6 см;

3.44 х 17.11 х 25.4 дюймов

• Диски 48SFF

Х х 8.75 43.47 83.3 см;

3.44 х 17.11 х 32.8 дюймов

• GPU ：

Х х 8.75 43.47 79.9 см;

3.44 х 17.11 х 31.4 дюймов

• Упаковка

– (SFF, LFF, EDSFF) 99.8 х 60 х 27 см;

                                      39.29 х 23.63 х 10.63 дюйма

– (ГПУ, 48SFF) 106.0 х 60 х 27 см;

                              41.73 х 23.63 х 10.63 дюйма

Вес (Приблизительно)



• Конфигурация SFF

– Максимальный 33.4 кг / 73.48 фунта с 24 жесткими дисками

Вес в упаковке: 39.54 кг.

– Минимальный 16.78 кг / 36.92 фунта 8 корпусов малого форм-фактора с 1 жестким диском малого форм-фактора и 7 заглушками для жестких дисков, 2 заглушками отсека для дисков, 1 процессором со стандартным радиатором, 1 блоком питания (плюс заглушкой), 1 интеллектуальным массивом, 1 установленной переходной платой, кабелями для вышеуказанного)

Вес в упаковке: 26.2 кг.

• Конфигурация большого форм-фактора

– Максимальный 36.72 кг / 80.78 фунта с 12 жесткими дисками большого форм-фактора (без задних дисков), 2 процессорами, 2 блоками питания, 1 интеллектуальным массивом, 2 установленными переходниками)

Вес в упаковке: 42.82 кг.

– Минимальный 18.24 кг / 40.13 фунта с 1 жестким диском большого форм-фактора и 7 заглушками для жестких дисков

Вес в упаковке: 28.42 кг.

• Конфигурация 48SFF

– Максимальный 41.41 кг / 91.29 фунта с 48 жесткими дисками малого форм-фактора, 2 процессорами, 4 блоками питания, 2 сетевыми картами OCP, 2 модулями DIMM (плюс 22 заглушки DIMM)

– Минимальный 20.47 кг / 45.13 фунта с 1 жестким диском малого форм-фактора, 1 процессором, 1 блоком питания, 1 модулем DIMM (без заглушки для DIMM)

• Конфигурация графического процессора

– Максимальный 32.52 кг / 71.69 фунта с 8 жесткими дисками малого форм-фактора, 2 процессорами, 4 блоками питания, 2 сетевыми картами OCP, 1 модулем DIMM (плюс 23 заглушки DIMM), 4 графическими процессорами DW

– Минимальный 20.04 кг / 44.18 фунта с 1 жестким диском малого форм-фактора, 1 процессором, 1 блоком питания, 1 модулем DIMM, 4 графическими процессорами DW

---

Информация о конфигурации

CTO Сервер	Сервер технического директора HPE ProLiant DL385 Gen11 8SFF	Сервер HPE ProLiant DL385 Gen11 8LFF CTO
Артикул	P53921-B21	P53925-B21
процессор	Не входит в стандартную комплектацию	Не входит в стандартную комплектацию
Слоты DIMM	24 слота DIMM*	24 слота DIMM*
Контроллер хранения	Выбор подключаемого контроллера HPE OCP и PCIe
PCIe	Один стандарт в основной переходной плате, до восьми слотов с двумя процессорами
Каркас для привода – в комплекте	8 SFF	8 LFF
Сетевой контроллер	Выбор карты OCP или PCIe
Поклонники	Не входит в стандартную комплектацию**
Руководство	По умолчанию: HPE iLO Standard с Intelligent Provisioning, HPE OneView Standard (требуется загрузка), HPE GreenLake for Compute Ops Management (подписка включена).
USB	Спереди: 1 порт USB 3.1 Gen 1 + сервисный порт iLO Сзади: 2 порта USB 3.1 Gen1 Внутренний: 2 порт USB 3.1 Gen1	Спереди: 1 порт USB 3.1 Gen 1 + сервисный порт iLO Сзади: 2 порта USB 3.1 Gen1 Внутренний: 2 порт USB 3.1 Gen1

CTO Сервер	Сервер HPE ProLiant DL385 Gen11 12EDSFF CTO	Сервер технического обслуживания графического процессора HPE ProLiant DL385 Gen11	Сервер технического директора HPE ProLiant DL385 Gen11 48SFF
Артикул	P53929-B21	P54198-B21	P57844-B21
процессор	Не входит в стандартную комплектацию	Не входит в стандартную комплектацию	Не входит в стандартную комплектацию
Слоты DIMM	24 слота DIMM*	24 слота DIMM*	24 слота DIMM*
Контроллер хранения	Не поддерживается	Не поддерживается	Выбор подключаемого контроллера HPE OCP и PCIe
PCIe	Один стандарт в основной переходной плате, до восьми слотов с двумя процессорами	Два стандарта: первичный и вторичный стояк. Невозможно поддерживать комплекты обновления переходной платы.	Два стандартных в первичной и вторичной переходной плате, до восьми слотов с двумя процессорами
Каркас для привода – в комплекте	12 ЭДСФФ	ARCXNUMX	6x 8SFF
Сетевой контроллер	Выбор карты OCP или PCIe
Поклонники	Не входит в стандартную комплектацию**
Руководство	По умолчанию: HPE iLO Standard с Intelligent Provisioning, HPE OneView Standard (требуется загрузка), HPE GreenLake for Compute Ops Management (подписка включена).
USB	Спереди: 1 порт USB 3.1 Gen 1 + сервисный порт iLO Сзади: 2 порта USB 3.1 Gen1 Внутренний: 2 порт USB 3.1 Gen1
