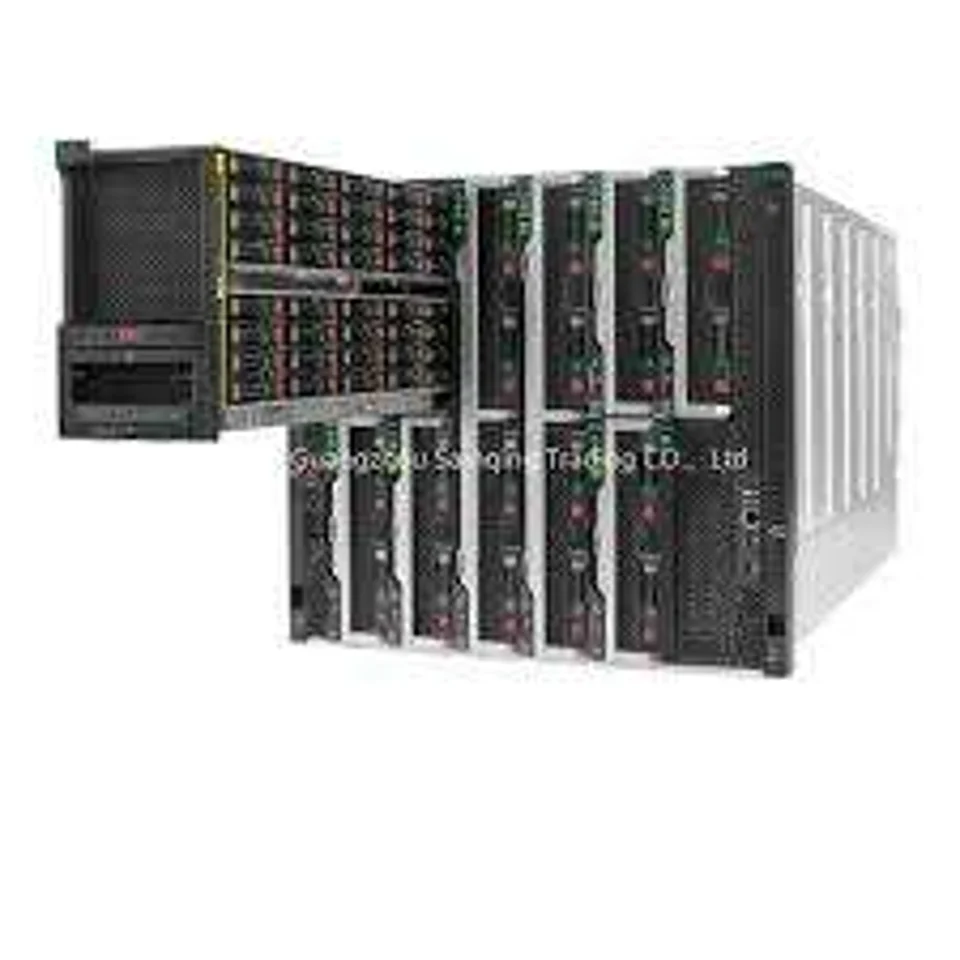

Рама HPE Synergy 12000

Описание

Обзор

Рама HPE Synergy 12000 – вид спереди

Рама HPE Synergy 12000 – вид сзади

· 6 зон для вычислений и хранения	· 6 отсеков межблочных модулей (резервирование 3+3)
· 2 отсека для устройств управления	· 10 фан-отсеков
· Передняя панель для подключения консоли Synergy	· 6 отсеков для блоков питания (резервирование N+N, N+1)
Примечание: См. Рекомендации по заполнению отсека устройств в разделе ниже.	· 2 слота для модулей Frame Link

Рама HPE Synergy 12000, является основой для всех продуктов и поддержки Synergy.

• До 12 вычислительных модулей половинной высоты или 6 полновысотных вычислительных модулей. Конструкции зон позволяют разместить места для вычислительных устройств и/или устройств хранения данных двойной ширины половинной и полной высоты, смешивание допускается в специально отведенных местах.
• Для каждой системы требуется десять вентиляторов и один модуль Frame Link.
• Два отсека для резервных устройств управления, встроенный HPE OneView (дополнительные варианты решения в будущем)
• До шести отсеков для блоков питания для резервной линии электропитания с блоками питания с эффективностью титанового класса.
• До 6 межсоединительных отсеков для полного резервирования 3 фабрик.
• Два (2) слота для модулей Frame Link, обеспечивающих связь с несколькими фреймами через частную изолированную сеть управления.
• Управление HPE Synergy, обеспечивающее максимальную эффективность энергопотребления и охлаждения.
• Технология HPE Intelligent Resources, встроенная в каждый кадр, и опция автоматического обнаружения ресурсов.

Рама HPE Synergy 12000 Габаритные размеры: Высота 17.4 дюйма (442 мм) Ширина 18.98 дюйма (482 мм) глубина 36.88 дюйма (936 мм) Габаритные размеры в упаковке Высота 30.13 дюйма (765.3 мм) Ширина 24.50 дюйма (622.3 мм) глубина 40.50 дюйма (1028.7 мм) Вес рамы распакованный 137lb (62kg) Доставка и оплата 185lb (84kg) Примечание: Приведенный выше вес фрейма включает только пустой фрейм — вычислительные ресурсы, системы хранения данных, источники питания, вентиляторы, межблочные модули, устройства управления и модули Frame Link не включены. Вес блоков питания, вентиляторов и других опций указан ниже. См. краткие характеристики конкретного вычислительного модуля и модуля межсоединений, чтобы узнать их вес. Вес блока питания (минимум 1, максимум 6) 4.8lbs (2kg) Вес вентилятора HPE Synergy (минимум 10, максимум 10) 1.5lbs (1kg) Устройства управления (минимум 1, максимум 2) 3lbs (1.4kg) Модули Frame Link (минимум 1 максимум 2) 1.4lbs (1kg) Максимальный вес рамы (Приблизительно) распакованный 521lb (236kg) Доставка и оплата 569lb (258kg) Примечание: Приблизительный максимальный вес фрейма, указанный выше, включает 12 480 вычислительных модулей, 6 шести блоков питания, 10 вентиляторов, 6 соединительных модулей, 2 устройства управления Composer и 2 модуля Frame Link.

Диапазон температур Операционный 50 ° до 95 ° F (10 ° до 35 ° C) Внереализационные -22 ° до 140 ° F (-30 ° до 60 ° C) Относительная влажность Операционный Относительная влажность от 10 до 90%, максимальная температура по влажному термометру 28 ° C (82.4 ° F), без конденсации. Внереализационные Относительная влажность от 5 до 95%, максимальная температура по влажному термометру 38.7 ° C (101.7 ° F), без конденсации.

---

Информация о конфигурации

Шаг 1. Выберите нужную модель, конфигурацию и количество кадров HPE Synergy, а также опции для каждого кадра (обязательно).

Рамка HPE Synergy Примечание: – Перечисленные ниже фреймы включают KVM-соединения для Synergy Console и Synergy Composer (HPE OneView) через доступ на передней панели фреймов. Дополнительные устройства управления, модули Frame Link, комплекты блоков питания, силовые кабели, межсоединения, дополнительные вентиляторы и т. д. добавляются на следующих этапах. – Перечисленные ниже корпусы включают в себя необходимые заглушки (отсек для устройств, межблочный модуль, отсеки питания, резервные отсеки для устройств и модули Frame Link в соответствии с требованиями заказанной конфигурации. Если конфигурация будет изменена позже, могут потребоваться дополнительные заглушки (заказываются отдельно) .
Рама HPE Synergy 12000, конфигурируемая по заказу	P51174-B21
Примечание: – Этот корпус необходим при заказе вычислительного модуля Synergy 480 Gen11. – В этот корпус не входят вентиляторы с возможностью горячей замены. При выборе этого корпуса требуется всего 10 вентиляторов высокой производительности HPE Synergy 12000 (артикул: P51175-B21). – Рамка включает в себя встроенные KVM-порты и заглушки в зависимости от конфигурации рамки.
HPE Synergy 12000, соответствующий требованиям TAA, корпус конфигурации на заказ с модулем Frame Link 2×4	P51174-B22
Примечание: – Этот корпус необходим при заказе вычислительного модуля Synergy 480 Gen11. – В этот корпус не входят вентиляторы с возможностью горячей замены. При выборе этого корпуса требуется всего 10 вентиляторов высокой производительности HPE Synergy 12000 (артикул: P51175-B21). – Этот корпус включает в себя 2, 4-портовые модули Frame Link и 10 вентиляторов с возможностью горячей замены со встроенными портами KVM, а также заглушки в зависимости от конфигурации корпуса. – В этом разделе перечислены некоторые обязательные и дополнительные шаги для настройки заводской интегрированной модели. Чтобы гарантировать заказ только действительных конфигураций, Hewlett Packard Enterprise рекомендует обращаться к местному торговому представителю для получения информации о предложениях и требованиях к продуктам для моделей с заводской интеграцией.
Корпус HPE Synergy 12000, конфигурируемый по заказу, с 10 вентиляторами	P06011-B21
Примечание: – Этот корпус включает в себя 10 вентиляторов с возможностью горячей замены, со встроенными портами KVM и заглушками в зависимости от конфигурации корпуса. – Вентиляторы с возможностью горячей замены, включенные в этот корпус, не поддерживают вычислительные модули Synergy Gen11. – Для поддержки вычислительных модулей Synergy 480 Gen11 все существующие вентиляторы необходимо заменить на вентиляторы высокой емкости (артикул: P51175-B21). Эти вентиляторы полностью совместимы с некоторыми артикулами HPE Synergy Frame, такими как 797740-B21, P51174-B21, P51174-B22, P06011-B21 и P06011-B22. Кроме того, вентилятор высокой производительности HPE Synergy можно легко заменить, не прерывая работу Synergy Frame. Ознакомьтесь с документом, представленным на https://support.hpe.com/hpesc/public/docDisplay?docId=c05348240en_us&page=GUID-187C4C86-57CB-45F0-BEDC-789272EBCC1F.html инструкции по обновлению текущего Frame до Gen11.
Корпус HPE Synergy 12000, соответствующий требованиям TAA, настраиваемый по заказу, с модулем Frame Link 2×4, 10 вентиляторов	P06011-B22
Примечание: – Этот корпус включает в себя 2, 4-портовые модули Frame Link и 10 вентиляторов с возможностью горячей замены со встроенными портами KVM, а также заглушки в зависимости от конфигурации корпуса. Вентиляторы с возможностью горячей замены, включенные в этот корпус, не поддерживают вычислительные модули Synergy Gen11. Для поддержки вычислительных модулей Synergy 480 Gen11 все существующие вентиляторы необходимо заменить вентиляторами высокой емкости (артикул: P51175-B21). – HPE предлагает несколько конфигураций, соответствующих Закону о торговых соглашениях (TAA), для удовлетворения потребностей клиентов федерального правительства США. Эти продукты либо производятся, либо существенно перерабатываются в определенной стране.
Комплект вентилятора высокой емкости HPE Synergy 12000	P51175-B21

Выберите параметры питания кадра (обязательно).

Источники питания Synergy (до 6 отсеков питания)

Высокопроизводительный комплект блоков питания HPE Titanium Plus FIO мощностью 6x 2650 Вт с возможностью горячей замены	798096-B21
Примечание: – Этот вариант содержит функции интеллектуального автоматического обнаружения для HPE OneView. – Эта опция предназначена только для заводской установки. – В комплект входит 6 блоков питания HPE 2650 Вт Titanium 96%, поэтому полный корпус можно сконфигурировать с одним номером детали. – Блоки питания HPE Synergy соответствуют нескольким инициативам по энергоэффективности: 2650 Вт, 96 %: Climate Savers Computing Initiative TITANIUM и ECOS Consulting 80 Plus Titanium.
Комплект блока питания HPE Performance Titanium Plus мощностью 2650 Вт с возможностью горячей замены	798095-B21
Примечание: – Этот вариант содержит функции интеллектуального автоматического обнаружения для HPE OneView. – Блоки питания HPE Synergy соответствуют нескольким инициативам по энергоэффективности: 2650 Вт, 96 %: Climate Savers Computing Initiative Titanium и ECOS Consulting 80 Plus Titanium.
Комплект блока питания HPE 2650 Вт, 48 В постоянного тока с возможностью горячей замены	798099-B21
Примечание: Блоки питания HPE Synergy 2650 Вт, напряжение 48 В постоянного тока обеспечивают энергоэффективность 93 %.
Комплект титанового блока питания HPE 2900–3400 Вт с возможностью горячей замены	876929-B21
Примечание: – Блоки питания HPE Synergy 2900–3400 Вт обеспечивают энергоэффективность 95 %. – Эта опция поддерживает ТОЛЬКО входное напряжение 230–240 В переменного тока. – Synergy 12000 Frame поддерживает эту опцию только при входном напряжении 230–240 В переменного тока. Использование этой опции при более низком входном напряжении может привести к превышению номинальных характеристик шнуров питания и/или оборудования распределения электроэнергии.
Комплект блока питания HPE Titanium с возможностью горячей замены мощностью 3000 Вт	P27749-B21
Примечание: – ВАЖНО: Этот источник питания доступен только в Северной Америке. – Блоки питания HPE Synergy 3000 Вт обеспечивают энергоэффективность 96 %. – Эта опция поддерживает ТОЛЬКО 208 В переменного тока.
Комплект блоков питания HPE FIO с возможностью горячей замены, 6 шт., 3000 Вт, титановый	P27750-B21
Примечание: – ВАЖНО: Этот источник питания доступен только в Северной Америке. – Блоки питания HPE Synergy 3000 Вт обеспечивают энергоэффективность 96 %. – Эта опция поддерживает ТОЛЬКО 208 В переменного тока. – В комплект входит 6 блоков питания HPE мощностью 3000 Вт, поэтому полный корпус можно сконфигурировать с одним номером детали.
Адаптер блока питания HPE Synergy с двумя разъемами	P44074-B21
Примечание: – Этот адаптер требуется при заказе блока питания HPE 1800–2200 Вт с возможностью горячей замены. – Этот адаптер поддерживает до 2 блоков питания на каждый отсек питания.

Титановый комплект блока питания HPE Flex Slot с возможностью горячей замены 1800–2200 Вт

P44712-B21

Примечание: – ВАЖНО: Этот блок питания необходимо устанавливать парами, по 2 на каждый отсек питания, с использованием адаптера блока питания HPE Synergy Dual Flex Slot, всего 12 блоков питания для полнокадровой конфигурации. – При заказе этого блока питания требуется адаптер питания HPE Synergy Dual Flex Slot. – Блоки питания HPE FS мощностью 1800–2200 Вт обеспечивают энергоэффективность 96 %. – Чтобы подключить PDU к розеткам C20, вам потребуется заказать перемычку HPE C20 – C13 WW 250 В, 15 А, 2.0 м (артикул: AF590A) для каждого блока питания. Этот шнур поддерживает розетки C13 и необходим для подключения PDU к розеткам C20. – При использовании перемычки C20–C13 на 15 А (артикул: AF590A только в Северной Америке) можно достичь мощности 2200 Вт даже при более низких входных напряжениях, например 208 В переменного тока.

Шаг 2. Выберите параметры устройства управления.

Варианты устройства HPE Synergy Frame Management
Устройство управления HPE Synergy Composer2		872957-B21
Устройство управления Composer2 HPE Synergy, совместимое с TAA		872957-B22
Примечание: HPE предлагает несколько конфигураций, соответствующих Закону о торговых соглашениях (TAA), для удовлетворения потребностей клиентов федерального правительства США. Эти продукты либо производятся, либо существенно перерабатываются в определенной стране.
Комплект устройства управления HPE Synergy Composer2		P54624-B21
Примечание: Эта опция недоступна для заводской установки.

Шаг 3. Выберите дополнительные резервные модули Synergy Frame Link.
Модули HPE Synergy Frame Link
Примечание: Для каждого кадра Synergy 12000 требуется два модуля Frame Link. Для резервирования и соединения нескольких фреймов ТРЕБУЕТСЯ приобретение двух модулей Frame Link для каждого подключенного/соединенного фрейма.
ВНИМАНИЕ: Оба блока FLM резервированной пары в Synergy Frame должны быть одного поколения.
4-портовый модуль HPE Synergy Frame Link		876852-B21
Примечание: 4-портовый модуль Frame Link поставляется с частным сетевым решением 10 Гбит/с и требует наличия кабеля DAC или AOC между фреймами для подключения к нескольким фреймам или формирования кольца управления между несколькими фреймами. Компания Hewlett Packard Enterprise предлагает несколько кабелей DAC и AOC.
Модуль Frame Link — это канал управления и информации для высокоинтеллектуальной самосознательной системы аппаратных опций. Он обеспечивает прямую ссылку на информацию о ресурсах в Synergy Composer (на базе HPE OneView). Модуль связи предоставляет возможность создания изолированного сетевого кольца управления 10GbE, которое обеспечивает многокадровое соединение. Один или несколько фреймов, напрямую связанных через эту сеть управления, могут быть автоматически обнаружены HPE OneView вместе с их ресурсами (вычислительными ресурсами, хранилищем, сетью и другими опциями) в тот момент, когда они подключаются и/или включаются.

Сеть управления

См. топологию Frame Link ниже.

Однокадровый порт MGMT и топология порта LINK

Топология многокадрового порта MGMT и порта LINK

Кабели топологии HPE Frame Link

Модуль HPE Synergy Frame Link CAT6A, кабель 1.2 м, 861412-B21

Примечания: Для соединения последовательных кадров.

Модуль HPE Synergy Frame Link, кабель CAT6A, 3 м, 861413-B21

Примечания: Для соединения нижних рам с верхними рамами в стойке.



Медные кабели (DAC)

Кабели ЦАП соединяют порты SFP+ с помощью медного кабеля со встроенными приемопередатчиками.

Заметки:

– Для использования между 4-портовыми FLM Synergy и для подключения восходящих каналов управления к другим сетевым подключениям SFP+.

– В кабелях прямого подключения (DAC) используются медные кабели со встроенными приемопередатчиками на каждом конце.

ВНИМАНИЕ!: Тип кабеля определяет предельное расстояние соединений.

· Активные кабели ЦАП @ 10 Гбит/с = 15 метров (макс.)

· Кабели пассивного ЦАП = ~5 метров

HPE BladeSystem c-Class 10GbE SFP+ — SFP+ Медный кабель прямого подключения длиной 3 м 487655-B21

HPE BladeSystem c-Class 10GbE SFP+ — SFP+ Медный кабель прямого подключения длиной 5 м 537963-B21



Оптические Кабели

Оптоволоконные кабели соединяют порты SFP+ с помощью оптоволоконных кабелей с трансиверами.

Заметки:

– Для использования при соединении между 4-портовыми FLM Synergy и для подключения восходящих каналов управления к другим сетевым подключениям SFP+.

– 4-портовые FLM HPE Synergy оснащены 10-волоконными портами SFP+ 2 Гбит/с.

– Решения могут быть созданы с использованием оптоволоконных кабелей OM3 или OM4 с трансиверами на каждом конце.

– Для расстояний более 50 м оптоволоконные кабели обычно приобретаются у других поставщиков.

ВНИМАНИЕ!: Тип кабеля и трансиверы определяют ограничение расстояния соединений.

· Использование оптоволоконного кабеля с приемопередатчиками SR = 300 м (макс.)

· Использование оптоволоконного кабеля с трансиверами LR = 10 км (макс.)

· Использование оптоволоконного кабеля с трансиверами ER = 40 км (макс.)



Оптоволоконные кабели OM3

Многомодовый оптоволоконный кабель HPE LC-LC OM3, 2 волокна, длина 0.5 м, 1 шт., AJ833A

Многомодовый оптоволоконный кабель HPE LC-LC OM3, 2 волокна, длина 1.0 м, 1 шт., AJ834A

Многомодовый оптоволоконный кабель HPE LC-LC OM3, 2 волокна, длина 2.0 м, 1 шт., AJ835A

Многомодовый оптоволоконный кабель HPE LC-LC OM3, 2 волокна, длина 5.0 м, 1 шт., AJ836A

Многомодовый оптоволоконный кабель HPE LC-LC OM3, 2 волокна, длина 15.0 м, 1 шт., AJ837A

Многомодовый оптоволоконный кабель HPE LC-LC OM3, 2 волокна, длина 30.0 м, 1 шт., AJ838A

Многомодовый оптоволоконный кабель HPE LC-LC OM3, 2 волокна, длина 50.0 м, 1 шт., AJ839A



Оптоволоконные кабели OM4

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, длина 1 м QK732A

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, длина 2 м QK733A

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, длина 5 м QK734A

Многомодовый многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, длина 15 м QK735A

Многомодовый многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, длина 30 м QK736A

Многомодовый многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, длина 50 м QK737A



Трансиверы

При использовании трансивера следует учитывать пропускную способность, типы портов и количество портов.

Трансиверы (10 Гбит/с) для подключения портов SFP+ с помощью оптоволоконных кабелей.

Трансивер HPE BladeSystem c-Class 10 Гбит SFP+ SR 455883-B21

Заметки: Типичный трансивер для использования с одномодовым оптоволоконным кабелем (малого радиуса действия).

Трансивер HPE BladeSystem c-Class 10Gb SFP+ LR 455886-B21

Примечание: Типичный трансивер для использования с одномодовым оптоволоконным кабелем (большого радиуса действия).

Трансиверы (10 Гбит/с) для подключения портов SFP+ к портам RJ45 с помощью кабелей CAT6A.

Трансивер HPE 10GBase-T SFP+ 813874-B21

Заметки:

– Типичный приемопередатчик 10GbE для подключения кабелей CAT6A к портам SFP+ на 4-портовом FLM HPE Synergy.

 861412-B21 Кабель HPE CAT6A длиной 4 фута

861413-B21 Кабель HPE CAT6A длиной 10 фута

861414-B21 Кабель HPE CAT6A длиной 21 фута



Трансиверы (1 Гбит/с) для подключения портов SFP+ (только для использования с портами MGMT).

Трансивер HPE BladeSystem c-Class Virtual Connect 1G SFP SX 453151-B21

Заметки: Типичный трансивер 1 Гбит для использования с оптоволоконным кабелем (<100 м).

Трансивер HPE BladeSystem CClass Virtual Connect 1G SFP RJ45 453154-B21

Заметки: Типичный приемопередатчик 1 Гбит для подключения кабелей CAT к портам SFP+ на 4-портовом FLM HPE Synergy.





Шаг 4. Выберите 1 или несколько межблочных коммутаторов/модулей связи для каждого кадра (при необходимости).

Для получения дополнительной информации о необходимых межблочных модулях Frame, переключателях и кабелях обратитесь к кратким спецификациям конкретных межсоединительных переключателей/модулей.

Примечание: В HPE Synergy 12000 Frame предусмотрены слоты для трех резервных коммутационных сетей, как показано здесь. Резервирование — 3 и 1, 4 и 2 и 5 и 3.

Ниже приведен список различных коммутаторов и модулей связи HPE Synergy 12000 Frame Interconnect (модули Virtual Connect, Ethernet, Fibre Channel, SAS и Satellite Interconnect). Если требуется резервирование, необходимо заказать пару межсоединений. Подробные сведения о вариантах межсоединения см. в кратких характеристиках конкретных межблочных переключателей/модулей Synergy.

Примечание:

– Соединительные отсеки обеспечивают прямое подключение к мезонинам внутри вычислительных модулей в передних отсеках корпуса. Все Compute Mezzanine 1 подключаются к слотам ICM 1 с резервированием в слоте 4. Все Compute Mezzanine 2 подключаются к слотам ICM 2 с резервированием в слоте 5. Все Compute Mezzanine 3 подключаются к слотам ICM 3 с резервированием в слоте 6.

– Для размещения HPE Best Practices см. примечания к каждому ICM и разместите соответствующие мезонины в слотах вычислительных ресурсов, связанных со слотами ICM.

– Межсоединения HPE Synergy поставляются как отдельные блоки, если не указано иное. Для обеспечения резервирования межсоединения необходимо заказывать в количестве двух штук.

– Опции для конкретных межсоединений Synergy не включены в список ниже. Обратитесь к кратким спецификациям отдельных межсоединений, чтобы получить номера деталей для вариантов межсоединений, таких как кабели, SFP и т. д.





Сетевые межсоединения HPE Synergy

Модуль HPE Virtual Connect SE 100 Гбит F32 для Synergy 867796-B21

Коммутационный модуль Mellanox SH2200, соответствующий требованиям TAA, для HPE Synergy 866573-B21

Модуль межсоединения HPE Synergy 50 Гбит 867793-B21

Сквозной модуль HE Synergy 10 Гбит 799330-B21

Заметки: HPE предлагает несколько конфигураций, соответствующих Закону о торговых соглашениях (TAA), для удовлетворения потребностей клиентов федерального правительства США. Эти продукты либо производятся, либо существенно перерабатываются в определенной стране.





Система хранения данных HPE и коммутатор SAS

Заметки: Модуль хранения данных HPE Synergy и модули подключения SAS 12 Гбит/с поддерживаются во всех шасси Synergy 12000 Frame.

Дисковый массив HPE Synergy D3940 12 Гбит SAS CTO с 40 отсеками для дисков малого форм-фактора (2.5 дюйма) 835386-B21

Заметки: Для модуля хранения данных HPE Synergy требуется как минимум один и максимум два соединительных модуля SAS 12 Гбит/с на каждый корпус.





Модули подключения SAS 12 Гбит/с на корпус

Резервный адаптер ввода-вывода HPE Synergy D3940 757323-B21

Заметки: в каждом модуле хранения Synergy D3940 автоматически настраивается один адаптер ввода-вывода. Для резервирования можно выбрать второй адаптер ввода-вывода.

Модуль подключения HPE Synergy 12 Гбит SAS с 12 внутренними портами 755985-B21

Заметки: Модуль подключения SAS должен быть размещен в отсеке ICM 1 и отсеке ICM 4. При настройке только одного модуля в корпусе соединительный модуль в отсеке ICM 1 будет поддерживать модули хранения в отсеках 1–6. Соединительный модуль в отсеке ICM 4 будет поддерживать модули хранения в отсеках 7–12. Второй соединительный модуль можно настроить в раме для аварийного переключения.





Межсетевые соединения HPE Synergy SAN

Заметки:

– Коммутаторы и модули HPE Fibre Channel, поддерживающие скорость нисходящего канала внутреннего порта до 32 Гбит/с (скорость соединения от вычислительных модулей к межсоединению), поддерживаются во всех шасси HPE Synergy 12000 Frames.

– Полный список программного обеспечения, оборудования, кабелей и трансиверов для управления сетью SAN FC SAN см. в кратких характеристиках модуля коммутатора Brocade FC для HPE Synergy.

Модуль коммутатора Brocade 32Gb/20 4SFP+ Power Pack+ Fibre Channel SAN для HPE Synergy Q2E57A

Модуль Fibre Channel HPE Virtual Connect SE 32 Гбит для Synergy 876259-B21

Модуль HPE Virtual Connect SE 16 Гбит Fibre Channel для HPE Synergy P08477-B21





Адаптеры конвергентной сети HPE Synergy

Адаптер конвергентной сети HPE Synergy 6820C 25/50 Гбит P02054-B21

Адаптер конвергентной сети HPE Synergy 4820C 10/20/25 Гбит/с 876449-B21



Ethernet-адаптеры HPE Synergy

Ethernet-адаптер HPE Synergy 6810C 25/50 Гбит/с 867322-B21

Ethernet-адаптер HPE Synergy 6410C 25/50 Гбит/с 868779-B21





Адаптеры главной шины HPE Synergy Fibre Channel

Адаптер главной шины HPE Synergy 5830C 32 Гбит Fibre Channel 777456-B21

Адаптер главной шины HPE Synergy 5330C 32 Гбит Fibre Channel 870828-B21



Трансиверы HPE Synergy и варианты кабелей

Заметки: проверьте краткие характеристики каждого межблочного модуля Synergy, чтобы просмотреть полный список поддерживаемых трансиверов и кабелей.

Трансивер HPE Synergy 100GbE/4x25GbE/4x32GbFC QSFP28 882251-B21

Заметки:

– Совмещение типов портов Ethernet и Fibre Channel не поддерживается указанным выше приемопередатчиком.

– Поддерживаются режимы 4x8Gb FC, 4x16Gb FC и 4x32Gb FC.

Трансивер HPE 100Gb QSFP28 MPO SR4 100 м 845966-B21

Двунаправленный трансивер HPE 100 Гбит QSFP28 845972-B21

Трансивер HPE Synergy Dual 10GBASE-T QSFP+ 30 м RJ45 838327-B21

Адаптер HPE QSFP28 — SFP28 845970-B21

Коротковолновый приемопередатчик QSFP HPE серии B 4×16 K2Q87A

HPE Synergy 300Gb Interconnect Link, медный кабель прямого подключения, 2.1 м, 876680-B21

Активный оптический кабель HPE Synergy 300Gb Interconnect Link, 3 м, 876689-B21

Активный оптический кабель HPE Synergy 300Gb Interconnect Link, 5 м, 876692-B21

Заметки: Следующие кабели можно использовать для восходящих соединений 100 Гбит на модуле коммутатора Mellanox SH2200 (866573-B21). Проверьте его краткие характеристики, чтобы просмотреть полный список поддерживаемых трансиверов и кабелей.

Активный оптический кабель HPE 100 Гбит QSFP28 — QSFP28, 7 м, 845410-B21

Активный оптический кабель HPE 100 Гбит QSFP28 — QSFP28, 15 м, 845414-B21

Рекомендации HPE по приоритетному размещению слотов ICM

· Лучшие практики приоритетного размещения слотов ICM заключаются в использовании: – Фабрика 1 для структуры хранения данных (отсеки ICM 1 и 4), где ICM хранилища SAS имеет приоритет над ICM FC, – Фабрика 2 для вторичной матрицы Ethernet или структуры хранения данных, если присутствуют две из них (отсеки ICM 2 и 5), и – Фабрика 3 для основной коммутационной сети Ethernet/конвергентной сети (отсеки ICM 3 и 6). · Заполните оба соответствующих отсека ICM для каждой структуры для поддержки резервирования модулей. · Не смешивайте различные типы ICM Ethernet, Fibre Channel или SAS в каком-либо резервированном наборе межсоединительных отсеков. Кроме того, два межблочных разъема набора межсоединительных отсеков не могут поддерживать разные типы фабрик (Ethernet, Fibre Channel, SAS). · Оба отсека ICM в фабрике должны содержать один и тот же модуль ICM, если только фабрика не является составной фабрикой Synergy. – Для составных фабрик Synergy кадр может быть заполнен комбинациями основных или спутниковых модулей в зависимости от предполагаемой многокадровой конфигурации. · Отсеки ICM настроены как резервные: 1 и 4, 2 и 5, 3 и 6. – Основные отсеки – 1, 2 и 3. – Не размещайте межсоединения Ethernet в слотах 1, 2, 4 или 5, если слоты межсоединений 3 и/или 6 не заполнены. – Не размещайте межсоединения Fibre Channel в слотах ICM 1 или 4, если слоты 2 и 5 свободны, за исключением случаев, когда у вас есть вычислительные модули с незаполненными разъемами CPU2.

Шаг 5. Модуль хранения данных HPE Synergy (дополнительно)
Модули хранения данных HPE Synergy
Примечание: Модуль хранения данных HPE Synergy и модули подключения SAS 12 Гбит/с поддерживаются на всех Synergy 12000 Frame(ах).
Полка для дисков HPE Synergy D3940 12 Гбит SAS CTO с 40 отсеками для дисков малого форм-фактора (2.5 дюйма)		835386-B21
Примечание: Для модуля хранения данных HPE Synergy требуется как минимум один и максимум два соединительных модуля SAS 12 Гбит/с на каждый корпус.
Резервный адаптер ввода-вывода HPE Synergy D3940		757323-B21
Примечание: В каждом модуле хранения данных Synergy D3940 автоматически настраивается один адаптер ввода-вывода. Для резервирования можно выбрать второй адаптер ввода-вывода.
Модуль подключения HPE Synergy 12 Гбит SAS с 12 внутренними портами		755985-B21
Примечание: Модуль подключения SAS должен быть размещен в отсеке ICM 1 и отсеке ICM 4. При настройке только одного модуля в корпусе соединительный модуль в отсеке ICM 1 будет поддерживать модули хранения в отсеках 1–6. Соединительный модуль в отсеке ICM 4 будет поддерживать модули хранения в отсеках 7–12. Второй соединительный модуль можно настроить в раме для аварийного переключения.

Шаг 6. Выберите стойку (необязательно).
Стойки HPE для центров обработки данных Примечание: – Hewlett Packard Enterprise настоятельно рекомендует использовать стойки глубиной 1200 мм (47.2 дюйма) или глубже, чтобы обеспечить достаточное пространство в задней части стойки для прокладки кабелей и питания. Помимо перечисленных ниже, доступны дополнительные стойки Hewlett Packard Enterprise Data Center. Дополнительную информацию о полной линейке стоек Hewlett Packard Enterprise для центров обработки данных и аксессуаров для стоек см. https://www.hpe.com/us/en/integrated-systems/rack-power-cooling.html#Portfolio – Статическая нагрузка на стойки Advanced G2 и Enterprise G2 составляет 3000 фунтов. и представляет собой максимальную весовую нагрузку для стоек, которые настраиваются непосредственно в дата-центре и никогда не будут перемещаться с установленным оборудованием. Динамическая нагрузка составляет 2250 фунтов. для стоек Advanced G2 и 3000 фунтов. для стоек Enterprise G2. Динамическая грузоподъемность представляет собой максимальную грузоподъемность для стеллажей, которые поставляются полностью сконфигурированными с использованием варианта модели стойки с ударными паллетами. Из-за ограничений динамической нагрузки для стоек Advanced G2 рекомендуется использовать ограничение в 2–3 рамы Synergy, исходя из общего веса нагрузки всего оборудования, включенного в одну стойку.
Стойки HPE серии Advanced G2
Комплектная паллетная стойка HPE Advanced, 42U, 600x1200 мм G2, с боковыми панелями и отсеками	P9K09A
Комплектная противоударная стойка HPE 42U, 600 x 1200 мм G2, с боковыми панелями и отсеками	P9K10A
Комплектная паллетная стойка HPE Advanced, 42U, 800x1200 мм G2, с боковыми панелями и отсеками	P9K15A
Примечание: – Hewlett Packard Enterprise предлагает варианты доставки как на стандартных, так и на ударных поддонах для большинства стеллажей. Если необходимо перевезти стойку с установленным ИТ-оборудованием, Hewlett Packard Enterprise настоятельно рекомендует выбрать вариант амортизирующего поддона для защиты оборудования во время транспортировки. – Сетевые стойки HPE предназначены для плотного сетевого оборудования. В этих стойках передние вертикальные направляющие сдвинуты назад на 75 мм для облегчения прокладки кабелей спереди назад, а также имеют дополнительные покрытые щетиной отверстия для доступа к кабелям спереди и сверху стоек, чтобы предотвратить смешивание горячего и холодного воздуха и обеспечить возможность использования больших пучков кабелей.

Шаг 7. Выберите стоечный блок распределения питания (PDU) (дополнительно)
Примечание: – Для резервирования питания переменным током необходимо заказать пару PDU. – Блоки распределения питания HPE G2 с розетками C13 и/или C19 поддерживают шнуры питания HPE IEC с блокировкой. В комплект каждой совместимой модели PDU входит один шнур питания с фиксатором. Дополнительные шнуры питания с блокировкой IEC можно приобрести в компании HPE — дополнительную информацию см. в разделе «Шнур питания». – Доступны дополнительные блоки распределения питания HPE (PDU), отличные от перечисленных ниже. Полный список всех блоков распределения питания Hewlett Packard Enterprise см. на странице: https://www.hpe.com/us/en/integrated-systems/rack-power-cooling.html
Блоки распределения питания HPE (PDU)
Базовые однофазные блоки распределения питания HPE G2
Модульные розетки HPE G2 Basic 4.9 кВА/L6-30P, 24 А/208 В (6) Горизонтальный блок распределения питания IEC C19/1U NA/JP	P9Q39A
Розетки HPE G2 Basic 4.9 кВА/L6-30P, 24 А/208 В (36) C13 (6) C19/вертикальный блок распределения питания NA/JP	P9Q42A
HPE G2 Basic Modular 7.3 кВА/60309 3-проводных розеток 32 А/230 В (6) Горизонтальный блок распределения питания INTL C19/1U	P9Q43A
HPE G2 Basic 7.3 кВА/60309 3-проводных розеток 32 А/230 В (36) C13 (6) C19/вертикальный INTL PDU	P9Q46A
Базовые модульные розетки HPE G2 8.3 кВА/CS8265C, 40 А/208 В (6) Горизонтальный блок распределения питания C19/1U NA/JP	P9Q47A
Розетки HPE G2 Basic 8.3 кВА/CS8265C, 40 А/208 В (30) C13 (6) C19/вертикальный блок распределения питания NA/JP	P9Q48A
Клеммный блок HPE G2 Basic, 9.2 кВА/50 А, розетки 40 А/208 В (30) C13 (6) C19/вертикальный WW PDU	P9Q49A
HPE G2 Basic, 11 кВА/60309, 63 А, 3-проводные розетки, 48 А/230 В (30) C13 (6) C19/вертикальный INTL PDU	P9Q50A
HPE G2 Basic Modular, 14.4 кВА/60309, 63 А, 3-проводные розетки, 48 А/230 В (6) Горизонтальный блок распределения питания INTL C19/1U	P9Q51A
Примечание: Удлинители G2 PDU можно добавить к любой модели PDU с доступной розеткой C19. Более подробную информацию смотрите в разделе «Удлинители».
Однофазные распределительные устройства HPE G2 со счетчиками
Модульные розетки HPE G2 со счетчиком, 4.9 кВА/L6-30P, 24 А/208 В (6) IEC C19/1U, горизонтальный блок распределения питания NA/JP	P9R51A
Розетки HPE G2 с измерением мощности, 4.9 кВА/L6-30P, 24 А/208 В (32) C13 (6) C19/вертикальные розетки NA/JP PDU	P9R53A
Модульные 2-проводные розетки HPE G7.3 со счетчиком, 60309 кВА/3, 32 А/230 В (6) Горизонтальный блок распределения питания INTL C19/1U	P9R54A
HPE G2, 7.3 кВА, 60309, 3-проводные розетки, 32 А, 230 В, с измерением мощности (32) C13 (6) C19/вертикальный INTL PDU	P9R56A
Розетки HPE G2 со счетчиком, 8.3 кВА/CS8265C, 40 А/208 В (30) C13 (6) C19/вертикальные розетки NA/JP PDU	P9R57A
Модульные розетки HPE G2 со счетчиком, 8.3 кВА/CS8265C, 40 А/208 В (6) Горизонтальные блоки распределения питания C19/1U NA/JP	P9R77A
Примечание: Удлинители G2 PDU можно добавить к любой модели PDU с доступной розеткой C19. Более подробную информацию смотрите в разделе «Удлинители».
Импульсные однофазные распределительные устройства HPE G2
Коммутируемые розетки HPE G2 4.9 кВА/L6-30P, 24 А/208 В (20) C13 (4) C19/вертикальные NA/JP PDU	П9С14А
HPE G2 Коммутируемые 7.3-проводные розетки 60309 кВА/3, 32 А/230 В (20) C13 (4) C19/вертикальный INTL PDU	П9С17А
Примечание: Удлинители G2 PDU можно добавить к любой модели PDU с доступной розеткой C19. Более подробную информацию смотрите в разделе «Удлинители».
Однофазный блок распределения питания HPE G2 с измерением и коммутацией
Розетки HPE G2 с измерением/коммутацией, 4.9 кВА/L6-30P, 24 А/208 В (20) C13 (4) C19/вертикальные NA/JP PDU	П9С15А
HPE G2, 7.3 кВА, 60309, 3-проводные розетки, 32 А, 230 В с измерением/коммутацией (20) C13 (4) C19/вертикальный INTL PDU	П9С18А
Примечание: Удлинители G2 PDU можно добавить к любой модели PDU с доступной розеткой C19. Более подробную информацию смотрите в разделе «Удлинители».
Соединительный шнур HPE C20 – C13 WW, 250 В, 15 А, 2.0 м	AF590A
Удлинители HPE PDU
Вход HPE G2 IEC C20/(4) C13 (2) розетки расширения C19/комплект удлинителя PDU	P9Q67A
Вход HPE G2 IEC C20/(7) розеток расширения 5-20R/комплект удлинителя PDU	P9Q68A
Примечание: В комплекты удлинителей G2 входят по 2 удлинителя в каждом комплекте. Удлинители G2 можно использовать с любым PDU HPE; однако розетка C20 на входном шнуре питания будет подключаться только к совместимым PDU G2 Basic, Metered, Switched и Metered & Switched.

Шаг 8. Выберите систему бесперебойного питания (ИБП) (необязательно).
Примечание: Помимо перечисленных здесь, доступны дополнительные системы бесперебойного питания HPE (ИБП). Полный список всех вариантов ИБП Hewlett Packard Enterprise и дополнительную информацию можно найти на сайте: https://www.hpe.com/us/en/integrated-systems/rack-power-cooling.html





Шаг 9. Выберите шнуры питания (дополнительно)
Примечание: – Дополнительную информацию о силовых кабелях см. на странице: https://www.hpe.com/psnow/doc/c05324691.HTML?jumpid=in_pb-psnow-red – Для конфигураций операторского класса (соответствующих NEBS), включая комплекты сейсмических стоек и комплекты кабелей, используемые с источником питания -48 В постоянного тока, см.: http://h20195.www2.hpe.com/v2/redirect.aspx?/products/quickspecs/16023_div/16023_div.HTML
Силовые перемычки блока распределения питания (PDU)
Соединительный шнур HPE C19 – C20 WW, 250 В, 16 А, кремнево-серый, 1.20 м	AF575A
Соединительный шнур HPE C19 – C20 WW, 250 В, 16 А, кремнево-серый, 2.0 м	AF574A
Черный соединительный шнур HPE C19-C20 IN, 250 В, 16 А, 2.5 м	Р1К66А
Шнуры питания HPE с блокировкой IEC (C19–C20)
Примечание: Эти шнуры питания IEC фиксируются на блоках распределения питания G2, а также на источниках питания Synergy.
Шнур питания HPE C19 – C20 WW, 250 В, 16 А, 2 м, черный с фиксатором	Q0P72A
Шнуры питания HPE с фиксатором IEC (C19-C20)
Шнур питания HPE C19 – C20 WW, 250 В, 16 А, 2 м, 6 шт., черный с фиксацией	Q0R17A
Силовые перемычки постоянного тока высокого напряжения (HVDC)
Соединительный шнур HPE SAFDGRID-SAFDGRID 277 В, 15 А постоянного тока, 2.0 м	J6X00A
Дополнительные шнуры питания HPE
Кабели питания HPE High Line, 200–240 В переменного тока
HPE C19 — Nema L6-20P NA/JP, 250 В, 20 А, высоковольтный шнур питания, 3.6 м	AF593A
HPE C19 — шнур питания CEE-VII EU, 250 В, 16 А, 3.6 м	AF576A
Шнуры питания, используемые с источником питания 277 В переменного тока
Соединительный шнур HPE SDG23A-SDG23B, 277 В, 0.76 м	P9B75A
Соединительный шнур HPE SDG23A-SDG23B, 277 В, 2.0 м	P9B77A
Соединительный шнур HPE SAFDGRID-SAFDGRID 277 В, 15 А постоянного тока, 2.0 м	J6X00A
