5 слотов для линейных карт, 8 RU
Состояние: НОБ
Гарантия РМА
Экспертно-консультационная поддержка
Описание
- Закрытая ортогональная архитектура, обеспечивающая неблокирующую пересылку и высокоскоростную передачу без потери пакетов.
- RGOS, полностью автономная модульная операционная система, предоставляющая независимые компоненты и непрерывные услуги.
- Множественная защита на аппаратном уровне, обеспечивающая надежность операторского класса и гарантирующая непрерывную работу без простоев.
- Поддержка SDN, обеспечение быстрого развертывания и автоматизации эксплуатации и обслуживания кампусных сетей.
Аппаратные характеристики
| Аппаратные характеристики | РГ-N18007 | РГ-N18012 |
| Характеристики интерфейса | ||
| Модуль вентилятора | M07-ВЕНТИЛЯТОР | 2 вентиляторных модуля M12-FAN-R |
| Модуль питания | Мощность системы: 4
Мощность PoE: 2 |
Мощность системы: 6
Питание PoE: 2 (модуль питания должен адаптироваться к корпусу питания PoE) |
| Разъем расширения | Слоты модуля супервизора: 2
Слоты для линейных карт: 5 |
Слоты CM: 2
Слоты для линейных карт: 10 Слотов для модулей коммутационной фабрики: 4 |
| Слот модуля супервизора | 2 | 2 |
| Слот для линейной карты | 5 | 10 |
| Слот модуля коммутационной фабрики | / | 4 |
| Технические характеристики системы | ||
| Скорость пересылки пакетов | 8,900 Mpps | 17,800 Mpps |
| Коммутационная способность системы | 12 Tbps | 24 Tbps |
| MAC-адрес | Количество глобальных MAC-адресов:
● Карта ED: 128 КБ (по умолчанию) и 512 КБ (макс.). ● Карта постоянного тока: 96 КБ (по умолчанию) и 288 КБ (макс.) ● Карта EH: 136 КБ (по умолчанию) и 136 КБ (макс.). Количество статических MAC-адресов: 10,000. |
Количество глобальных MAC-адресов:
● Карта ED: 128 КБ (по умолчанию) и 512 КБ (макс.). ● Карта постоянного тока: 96 КБ (по умолчанию) и 288 КБ (макс.) ● Карта EH: 136 КБ (по умолчанию) и 136 КБ (макс.). Количество статических MAC-адресов: 10,000. |
| Размер таблицы ARP | ● Карта ED: 170,000 XNUMX.
● Карта постоянного тока: 75,000 XNUMX. ● Карта EH: 170,000 XNUMX. |
● Карта ED: 170,000 XNUMX (по умолчанию).
● Карта постоянного тока: 75,000 XNUMX (по умолчанию). ● Карта EH: 170,000 XNUMX (по умолчанию). |
| Размер стола | Карта ED: 75,000 XNUMX (по умолчанию)
Карта DC/EH: 45,000 XNUMX (по умолчанию) |
Карта ED: 75,000 XNUMX (по умолчанию)
Карта DC/EH: 45,000 XNUMX (по умолчанию) |
| Количество одноадресных маршрутов IPv4 | 12,000 (по умолчанию) | 12,000 (по умолчанию) |
| Количество маршрутов многоадресной рассылки IPv4 | ● Карта ED: 16,000 XNUMX (по умолчанию).
● Карта постоянного тока: 16,000 XNUMX (по умолчанию). ● Карта EH: 4,000 (по умолчанию) и 8,000 (макс.). |
● Карта ED: 16,000 XNUMX (по умолчанию).
● Карта постоянного тока: 16,000 XNUMX (по умолчанию). ● Карта EH: 4,000 (по умолчанию) и 8,000 (макс.). |
| Количество одноадресных маршрутов IPv6 | Размер аппаратной таблицы маршрутизации IPv6: 6,000 (по умолчанию).
Размер таблицы маршрутизации с маской подсети от 65 до 128 бит: 1,000 (по умолчанию). |
Размер аппаратной таблицы маршрутизации IPv6: 6,000 (по умолчанию).
Размер таблицы маршрутизации с маской подсети от 65 до 128 бит: 1,000 (по умолчанию). |
| Количество маршрутов многоадресной рассылки IPv6 | ● Карта ED: 8,000 XNUMX (по умолчанию).
● Карта постоянного тока: 8,000 XNUMX (по умолчанию). ● Карта EH: 2,000 (по умолчанию) и 4,000 (макс.). |
● Карта ED: 8,000 XNUMX (по умолчанию).
● Карта постоянного тока: 8,000 XNUMX (по умолчанию). ● Карта EH: 2,000 (по умолчанию) и 4,000 (макс.). |
| Количество групп IGMP | 1,024 | |
| Количество групп MLD | 1,024 | |
| записи ACL | ● Максимальное количество входных элементов управления доступом, связанных с SVI, физическим интерфейсом или совокупным интерфейсом.
Карта ЭД: 7,000 Карта постоянного тока: 8,000 Карта ЕН: 1,000 ● Максимальное количество выходных элементов управления доступом, связанных с SVI, физическим интерфейсом или совокупным интерфейсом: 1,000. |
● Максимальное количество входных элементов управления доступом, связанных с SVI, физическим интерфейсом или совокупным интерфейсом.
Карта ЭД: 7,000 Карта постоянного тока: 8,000 Карта ЕН: 1,000 ● Максимальное количество выходных элементов управления доступом, связанных с SVI, физическим интерфейсом или совокупным интерфейсом: 1,000. |
| Количество членов ВСУ | 2 | 2 |
| Пропускная способность стекирования | ≥ 2.56 Тбит/с | |
| Размеры и вес | ||
| Размеры (Ш х Г х В) | 442 x 598 x 352.8 мм (17.40 x 23.54 x 13.89 дюйма), 8 RU | 442 x 725 x 708.4 мм (17.40 x 28.54 x 27.89 дюйма), 16 RU |
| Вес (пустое шасси и модули вентиляторов) | 30.2 кг (66.58 фунтов) | 105 кг (231.49 фунтов) |
| ЦП и хранилище | ||
| ЦП | Модуль супервизора:
● M18007-CM II: 1.0-ядерный процессор с тактовой частотой 32 ГГц. Линейная карта: ● Карта ED: четырехъядерный процессор с частотой 1.0 ГГц. |
Модуль супервизора:
● M18012-CM II: 1.0-ядерный процессор с тактовой частотой 32 ГГц. Линейная карта: ● ED/DC: четырехъядерный процессор с тактовой частотой 1.0 ГГц. Модуль коммутационной ткани: ● M18012-FE-D I: четырехъядерный процессор с тактовой частотой 1.0 ГГц. |
| Флэш-память и SDRAM | Флэш-память:
● Карта M18007-CM II/ED/DC: 512 МБ. SDRAM: ● M18007-CM II: DDRIII 16 ГБ ● Карта ED/DC: 1 ГБ. ● 16XS2QXS: 4 ГБ. |
Флэш-память:
● Карта ED/DC/EH: 512 МБ. SDRAM: ● M18012-CM II: 16 ГБ ● M18012-FE-D I: DDRIII 1 ГБ ● ED/DC: 1 ГБ. ● Карта EF: 2 ГБ. ● 12CQ-EH/16XS2QXS: 4 ГБ. |
| Буфер пакетов данных | ЭД-карта: 5 МБ
Карта постоянного тока: 16 МБ |
ЭД-карта: 5 МБ
Карта постоянного тока: 16 МБ 12CQ-EH: 16 МБ |
| Мощность и потребление | ||
| Максимальная потребляемая мощность | RG-PA1600I: от 90 В до 180 В Мощность: 1,200 Вт; От 180 В до 264 В Мощность: 1,600 Вт
RG-PA600I: от 90 В до 180 В Мощность: 600 Вт; От 180 В до 264 В Мощность: 600 Вт RG-PD600I: от –40 В до –75 В Мощность: 600 Вт От 210 до 264 В Мощность: 3,000 Вт |
RG-PA1600I: от 90 В до 180 В Мощность: 1,200 Вт; От 180 В до 264 В Мощность: 1,600 Вт
RG-PA600I: от 90 В до 180 В Мощность: 600 Вт; От 180 В до 264 В Мощность: 600 Вт RG-PD600I: от –40 В до –75 В Мощность: 600 Вт От 210 до 264 В Мощность: 3,000 Вт |
| Номинальное входное напряжение | RG-PA1600I: 100–120 В, 200–240 В, 50/60 Гц
RG-PA600I: 100–120 В, 200–240 В, 50/60 Гц RG-PD600I: –48 В постоянного тока |
RG-PA1600I: 100–120 В, 200–240 В, 50/60 Гц
RG-PA600I: 100–120 В, 200–240 В, 50/60 Гц RG-PD600I: –48 В постоянного тока |
| Максимальное входное напряжение | RG-PA1600I: 90–264 В, 47–63 Гц
RG-PA600I: 90–264 В, 47–63 Гц RG-PD600I: от –40 В до –75 В постоянного тока |
RG-PA1600I: 90–264 В, 47–63 Гц
RG-PA600I: 90–264 В, 47–63 Гц RG-PD600I: от –40 В до –75 В постоянного тока |
| Окружающая среда и надежность | ||
| MTBF | > 200,000 часов | |
| Первичный воздушный поток | Поток воздуха справа налево
Модуль супервизора и линейная карта: поток воздуха справа налево Модуль питания: встроенные вентиляторы для вытягивания воздуха наружу. Поток воздуха спереди назад. |
Воздушный поток спереди назад
Модуль супервизора и линейная карта: воздухозаборник спереди внизу и выход воздуха вверху сзади (M12-FAN-R) |
| Рабочая Температура | От 0°C до 50°C (от 32°F до 122°F) при высоте от –500 м до +5,000 м (от –1640.42 футов до + 16404.20 футов) | |
| Температура хранения | От –40 ° C до + 70 ° C (от –40 ° F до + 158 ° F) | |
| Влажность при эксплуатации | От 10% до 90% относительной влажности (без конденсации) | |
| Влажность при хранении | От 5% до 95% относительной влажности (без конденсации) | |
| Рабочий шум | 59.3 дБ при температуре 35°C (95°F)
68.4 дБ при температуре 50°C (122°F) |
63.5 дБ при температуре 35°C (95°F)
77.4 дБ при температуре 50°C (122°F) |
| Защита порта от перенапряжения | Все электрические порты: общий режим 4 кВ, дифференциальный режим 1 кВ. | Все электрические порты: общий режим 4 кВ, дифференциальный режим 1 кВ. |
| Защита порта от перенапряжения | 6 кВ | |
Спецификация программного обеспечения
| Серия RG-N18000 | |
| Особенность | Описание |
| Пограничный виртуальный мост (EVB) | Агрегатор портов виртуального Ethernet (VEPA)
Автоматический перенос политик ВМ |
| Контроль поведения | URL-аудит
Поиск пользователя |
| Центральная аутентификация | Одновременная работа 90,000 4 пользователей двойного стека IPv6 и IPv1,200 с производительностью аутентификации XNUMX терминалов в секунду.
Режимы аутентификации 802.1X/Portal/MAC/IPoE Аутентификация портала, RADIUS и аутентификация входа в систему TACACS+ Аутентификация доступа к порталу уровня 2 и порталу уровня 3 Зарядка на основе потока, контроль потока и усовершенствованное управление Аутентификация шлюза |
| Коммутация Ethernet | Jumbo-кадр (максимальная длина: 9,216 байт) |
| IEEE 802.1Q | |
| IEEE 802.3az ЕЕЕ | |
| Максимальное количество создаваемых VLAN: 4,094. | |
| Супер-VLAN и частная VLAN | |
| Назначение VLAN на основе порта, протокола и IP-подсети | |
| GVRP | |
| Базовое QinQ, выборочное QinQ и завершение QinQ | |
| STP (IEEE 802.1.d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s) | |
| ERPS (G.8032) | |
| LLDP / LLDP-MED | |
| IP-сервис | Статический и динамический ARP |
| Клиент DHCP | |
| Ретранслятор DHCP | |
| Сервер DHCP | |
| DHCP Snooping | |
| DNS | |
| Реле DHCPv6 | |
| IP маршрутизации | Статическая маршрутизация |
| РИП и РИПнг | |
| OSPFv2 и OSPFv3 | |
| GR | |
| IPv4/IPv6 IS-IS | |
| BGP4 и BGP4+ | |
| IPv4/IPv6 VRF | |
| Маршрутизация на основе политик (PBR) | |
| GRE туннель | |
| IPv6: ручной туннель, автоматический туннель и туннель ISATAP. | |
| Multicast | IGMP v1/v2/v3 и прокси-сервер IGMP |
| Отслеживание IGMP v1/v2/v3 | |
| IGMP быстрый выход | |
| PIM-DM, PIM-SM и PIM-SSM | |
| PIM-SSM для IPv4 | |
| MLD и MLD-прокси | |
| ПИМ-СМв6 | |
| Многоадресная пересылка в VLAN и многоадресная репликация между VLAN | |
| Балансировка многоадресной нагрузки | |
| Проверка IP-адреса источника многоадресной рассылки
Проверка исходного порта многоадресной рассылки |
|
| ACL и качество обслуживания | Стандартный ACL |
| Расширенный ACL | |
| MAC расширенный ACL | |
| Экспертный ACL | |
| ACL80 и IPv6 ACL | |
| Применение списков ACL по всему миру | |
| перенаправление ACL | |
| Идентификация портового трафика | |
| Ограничение скорости на основе порта | |
| IEEE 802.1p | |
| Классификация трафика на основе приоритетов 802.1p, приоритетов DSCP и приоритетов IP. | |
| Управление перегрузками: SP, WRR, DRR, WFQ, SP+WRR, SP+DRR и SP+WFQ. | |
| Предотвращение перегрузок: отбрасывание хвоста, RED и WRED | |
| Восемь очередей на каждый порт | |
| Ограничение скорости в каждой очереди | |
| Безопасность. | Аутентификация с обходом MAC-адреса (MAB), а также аутентификация 802.1X на основе интерфейса и MAC-адреса. |
| Веб-аутентификация | |
| Hypertext Transfer Protocol Secure (HTTPS) | |
| SSHv1.5 и SSHv2.0 | |
| Глобальная привязка IP-MAC | |
| ICMP (отбрасывание пакетов ICMP, скорость которых превышает пороговое значение на интерфейсе) | |
| безопасность портов | |
| защита источника IP | |
| ЦПП и НФПП | |
| Различные функции защиты от атак, включая NFPP, защиту от спуфинга ARP, защиту от атак DHCP/DHCPv6, защиту от атак ICMP, защиту от атак ND, защиту от атак при сканировании IP и настройку типов пакетов защиты от атак. | |
| uRPF | |
| DAI | |
| Аутентификация входа и безопасность пароля | |
| Неизвестные многоадресные пакеты не передаются в ЦП, а неизвестные одноадресные пакеты можно подавить. | |
| МСЭ-Т Y.1731 | |
| Надежность | Протокол быстрого обнаружения каналов (RLDP), обнаружение соединений уровня 2 и обнаружение однонаправленных каналов. |
| Протокол обнаружения канала передачи данных (DLDP) | |
| IPv4 VRRPv2/v3 и IPv6 VRRPv3 | |
| BFD для VRRP/OSPF/BGP4/ISIS/ISISv6/MPLS/статической маршрутизации | |
| GR для OSPF/IS-IS/GBP | |
| Независимые модули коммутационной фабрики и модули управления для отделения плоскости пересылки от плоскости управления. | |
| Резервирование 1+1 для модулей управления | |
| Резервирование N+1 для модулей коммутационной матрицы | |
| Резервирование N+M для силовых модулей и модулей вентиляторов | |
| Пассивная конструкция объединительной платы, исключающая единую точку отказа | |
| Горячая замена компонентов | |
| Функция горячего исправления для онлайн-обновления патчей | |
| IP ФРР | |
| ИССУ | |
| Независимые разъемы питания PoE, обеспечивающие стабильность питания других сервисных модулей. | |
| Горячая замена силовых модулей и модулей вентиляторов | |
| Виртуализация устройств | Виртуальный коммутационный блок (ВСУ)
*Виртуальное коммутационное устройство (VSD) |
| НМС и техническое обслуживание | СПАН и РСПАН |
| Sflow | |
| NTP | |
| FTP, TFTP и Xmodem | |
| SNMP v1 / v2c / v3 | |
| Несколько типов групп RMON, включая группы событий, группы тревог, группы истории и группы статистики.
Статистика RMON Ethernet, историческая статистика и сигналы тревоги |
|
| КУМП | |
| Специальный выпуск OpenFlow 1.3 | |
| Анализ таблицы потоков для всех протоколов
Передача заданных пакетов контроллеру Настройка IP-адреса и порта контроллера Уведомление контроллера об изменении статуса порта |
|
| Конфигурация консоли/AUX-модема/Telnet/SSH2.0 CLI | |
| Сигнализация о неисправности и автоматическое восстановление | |
| Журналирование работы системы | |
| Интерфейс управления центром обработки данных (DCMI), используемый для удаленного включения, выключения, сброса и мониторинга устройства. | |
| Зеркальное отображение «многие к одному», зеркальное отображение «один ко многим» и зеркальное отображение на основе потока.
Зеркальное отображение VLAN |
|
Примечание. Товар, отмеченный звездочкой (*), будет доступен в будущем.
Шасси
| Модель | Описание |

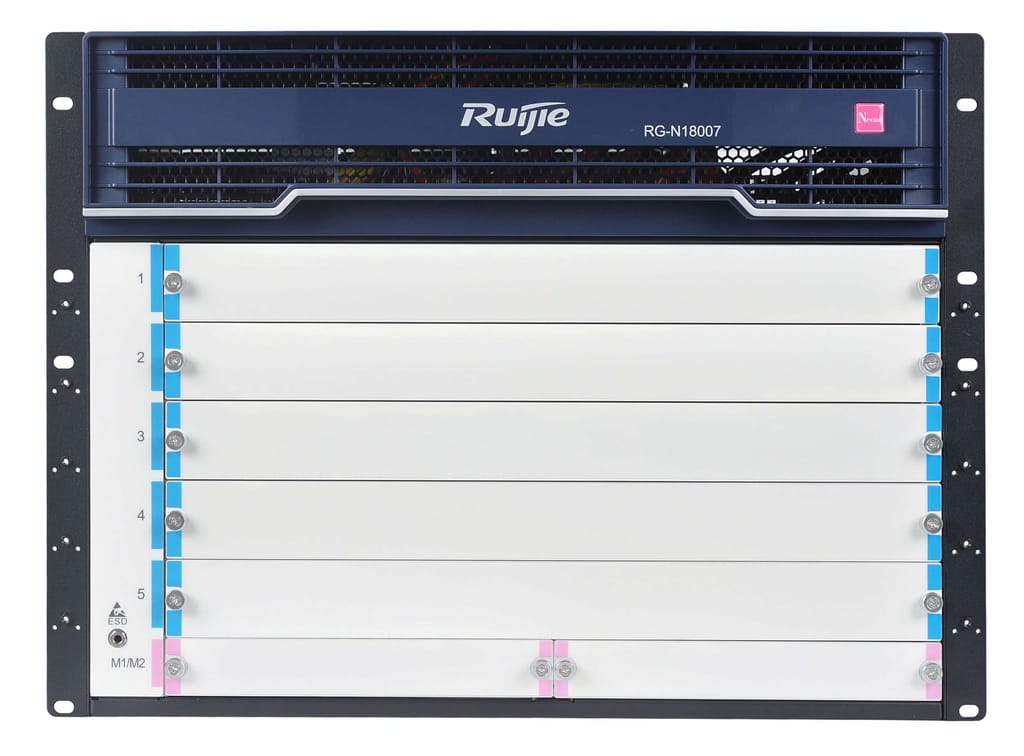

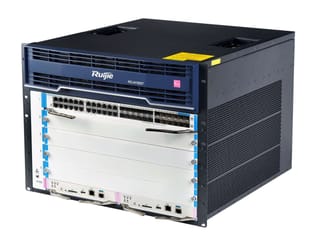

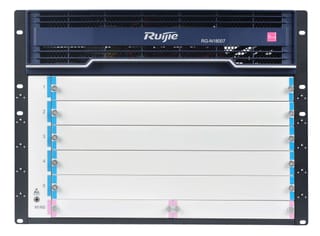

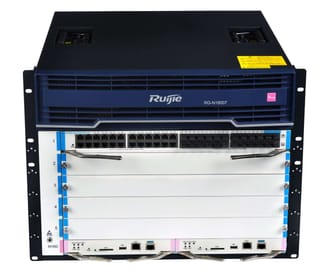

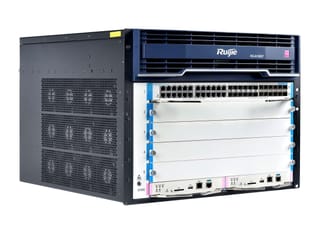

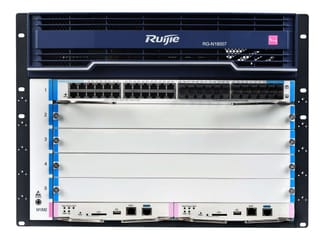

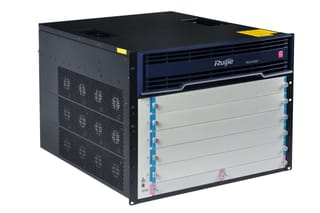

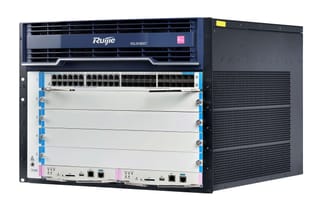

| РГ-N18007 | 7-слотовый корпус (без модуля питания), оснащенный модулями вентиляторов |
| РГ-N18012 | 12-слотовый корпус (без модуля питания), оснащенный модулями вентиляторов |
Модуль супервизора
| Модель | Описание |
| M18007-CM II | RG-N18007 Модуль управления 2-го поколения |
| M18012-CM II | RG-N18012 Модуль управления 2-го поколения |
Модуль питания
| Модель | Описание |
| РГ-ПА600И | Универсальный силовой модуль серии RG-N18000 (резервирование, переменный ток, 600 Вт, 10 А) |
| РГ-ПД600И | Универсальный силовой модуль серии RG-N18000 (резервирование, постоянный ток, 600 Вт, 20 А) |
| РГ-ПА1600И | Универсальный силовой модуль серии RG-N18000 (резервирование, переменный ток, 1600 Вт, 16 А) |
Модуль коммутационной матрицы
| Модель | Описание |
| M18012-FE-D Я | Модуль коммутационной матрицы RG-N18012 |
Линейная карта
| Модель | Описание |
| M18000-44SFP4XS-ED | 44 оптических портов GE (SFP и LC) + 4 оптических порта 10GE (SFP+ и LC) |
| М18000-48ГТ-ЭД | 48 электрических портов GE (RJ45) |
| M18000-24GT20SFP4XS-ED | 24 электрических порта GE (RJ45) + 20 оптических портов GE (SFP и LC) + 4 оптических порта 10GE (SFP+ и LC) |
| M18000-16XS2QXS-ED | 16 оптических портов 10GE (SFP+ и LC) + 2 оптических порта 40GE (QSFP+ и MPO) |
| M18000-48XS-DC | 48 оптических портов 10GE (SFP+ и LC) |
| M18000-24XS4QXS-DC | 24 оптических портов 10GE (SFP+ и LC) + 4 оптических порта 40GE (QSFP+ и MPO) |
| M18000-12QXS-DC | 12 оптических портов 40GE (QSFP+ и MPO) |
| M18000-12CQ-EH | 12 оптических портов 100GE (QSFP28) |
Зоар (проверенный владелец) –
Хорошее обслуживание.
