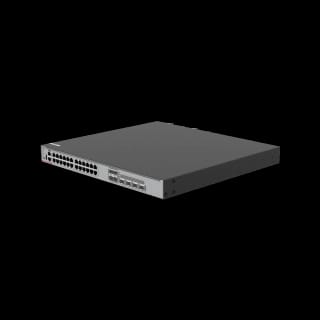

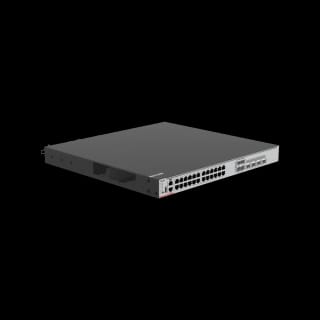

24 электрических порта 10G, 4 оптических порта 10G, 4 оптических порта 25G
Состояние: НОБ
Гарантия РМА
Экспертно-консультационная поддержка
Описание
- 24 порта Ethernet 10G/5G/2.5G/1G/100M Base-T, а также 4 порта восходящей линии связи 10G и 4 порта 25G, отвечающие требованиям высокой пропускной способности больших кампусов
- Многоуровневая аппаратная защита, обеспечивающая непрерывную работу устройства и стабильное сетевое подключение.
- VSU, обеспечивающий гибкие сетевые возможности и высокую производительность.
- Несколько политик сетевой безопасности и мониторинг в реальном времени обеспечивают стабильно высокую производительность сети.
- Интеллектуальная регулировка скорости вентилятора и автоматический переход в спящий режим, снижение энергопотребления и шума.
- Различные методы управления сетью, обеспечивающие упрощенное обслуживание сети.
Аппаратные характеристики
| Аппаратные характеристики | РГ-С6110-24МГ4ВС-УП | RG-S6110-48MG4VS2QXS-UP | RG-S6120-24XMG4XS4VS-UP-H | RG-S6120-48XMG4VS2QXS-UP-H |
| Характеристики интерфейса | ||||
| Фиксированный порт | 24 электрических порта 100M/1000M/2.5GE/5GE с автосогласованием
4 порта 10GE/25GE SFP28 Порты с 1 по 24 поддерживают питание PoE/PoE+ и HPoE (максимальная выходная мощность порта с поддержкой HPoE: 90 Вт) |
48 электрических порта 100M/1000M/2.5GE/5GE с автосогласованием
4 порта 10GE/25GE SFP28 + 2 порта 40GE QSFP+ Порты с 1 по 48 поддерживают питание PoE/PoE+ (порты с 1 по 24 поддерживают питание HPoE, максимальная выходная мощность порта с поддержкой HPoE: 90 Вт) |
24 электрических порта 100M/1000M/2.5GE/5GE/10GE с автосогласованием 4 порта 10GE SFP+ 4 порта 25GE SFP28 Порты с 1 по 24 поддерживают питание PoE/PoE+ и HPoE (максимальная выходная мощность порта с поддержкой HPoE: 90 Вт) |
48 электрических порта 100M/1000M/2.5GE/5GE/10GE с автосогласованием
4 порта 10GE/25GE SFP28 + 2 порта 40GE QSFP+ Порты с 1 по 48 поддерживают питание PoE/PoE+ (порты с 1 по 24 поддерживают питание HPoE, максимальная выходная мощность порта с поддержкой HPoE: 90 Вт) |
| Модуль вентилятора | 2 фиксированных модуля вентиляторов
Регулировка скорости вентилятора и сигнализация о неисправностях |
3 слота для модулей вентиляторов
Регулировка скорости вентилятора и сигнализация о неисправностях |
3 слота для модулей вентиляторов Регулировка скорости вентилятора и сигнализация о неисправностях |
3 слота для модулей вентиляторов
Регулировка скорости вентилятора и сигнализация о неисправностях |
| Модуль питания | 1 х встроенный модуль питания | 2 слота для модулей питания |
2 слота для модулей питания |
2 слота для модулей питания |
| Фиксированный порт управления | 1 порт MGMT, 1 консольный порт и 1 порт USB2.0 | |||
| Технические характеристики системы | ||||
| Скорость пересылки пакетов | 327 млн пакетов в секунду | 625 Mpps |
565 млн пакетов в секунду |
982 Mpps |
| Коммутационная способность системы | 440 Гбит / с | 840 Gbps |
760 Гбит / с |
1320 Gbps |
| Количество MAC-адресов | Количество глобальных MAC-адресов: 32,768 XNUMX.
Количество статических MAC-адресов: 1,000. |
Количество глобальных MAC-адресов: 32,768 XNUMX.
Количество статических MAC-адресов: 1,000. |
Количество глобальных MAC-адресов: 32,768 XNUMX.
Количество статических MAC-адресов: 1,000. |
Количество глобальных MAC-адресов: 32,768 XNUMX.
Количество статических MAC-адресов: 1,000. |
| Размер таблицы ARP | 16,000 | 16,000 |
16,000 |
16,000 |
| Размер стола | 4,000 | 4,000 |
4,000 |
4,000 |
| Количество одноадресных маршрутов IPv4 | 16,000 | 16,000 |
16,000 |
16,000 |
| Количество маршрутов многоадресной рассылки IPv4 | 4,000 | 4,000 |
4,000 |
4,000 |
| Количество одноадресных маршрутов IPv6 | 16,000 | 16,000 |
16,000 |
16,000 |
| Количество маршрутов многоадресной рассылки IPv6 | 2,000 | 2,000 |
2,000 |
2,000 |
| Количество групп IGMP | 4,000 | |||
| Количество групп MLD | 1,000 | |||
| Количество ACE | Вход: 2,500
Выход: 1,000 |
|||
| Количество членов ВСУ | 2 | 2 |
2 |
2 |
| Размеры и вес | ||||
| Размеры (Ш х Г х В) | 442 мм x 220 мм x 43.6 мм (17.40 дюйма x 8.66 дюйма x 1.72 дюйма) | 442 мм x 420 мм x 43.6 мм (17.40 дюйма x 16.54 дюйма x 1.72 дюйма) |
442 мм x 420 мм x 43.6 мм (17.40 дюйма x 16.54 дюйма x 1.72 дюйма) |
442 мм x 420 мм x 43.6 мм (17.40 дюйма x 16.54 дюйма x 1.72 дюйма) |
| Вес (корпус и модули вентиляторов) | 3.65 кг (8.05 фунтов) | 6.11 кг (13.47 фунтов) |
6.11 кг (13.47 фунтов) |
6.11 кг (13.47 фунтов) |
| Процессор и хранилище | ||||
| ЦП | Одноядерный процессор 1.2 ГГц | Одноядерный процессор 1.2 ГГц |
Одноядерный процессор 1.2 ГГц |
Одноядерный процессор 1.2 ГГц |
| Память | 1 Гб DDR4
Флэш-память 1 GB |
2 Гб DDR4
Флэш-память 1 GB |
1 Гб DDR4 Флэш-память 1 GB |
2 Гб DDR4
Флэш-память 1 GB |
| Буфер пакетов данных | 4 MB | 4 MB |
4 MB |
4 MB |
| Мощность и потребление | ||||
| Максимальная потребляемая мощность | Без PoE: < 120 Вт
Полная нагрузка PoE: < 370 Вт |
Без PoE: < 240 Вт
Полная нагрузка PoE: < 1,600 Вт |
Без PoE: < 120 Вт Полная нагрузка PoE: < 1,650 Вт |
Без PoE: < 240 Вт
Полная нагрузка PoE: < 1,600 Вт |
| Максимальная выходная мощность | Встроенная мощность: 460 Вт (370 Вт для источника питания с выходом PoE и 90 Вт для корпуса) | RG-PA600I-PF: 600 Вт (400 Вт/450 Вт для источника питания PoE и 150 Вт/200 Вт для шасси)
RG-PA1000I-PF: 1,000 Вт (800 Вт/850 Вт для источника питания PoE и 150 Вт/200 Вт для шасси) |
RG-PA600I-PF: 600 Вт (400 Вт/450 Вт для источника питания PoE и 150 Вт/200 Вт для шасси) RG-PA1000I-PF: 1,000 Вт (800 Вт/850 Вт для источника питания PoE и 150 Вт/200 Вт для шасси) |
RG-PA600I-PF: 600 Вт (400 Вт/450 Вт для источника питания PoE и 150 Вт/200 Вт для шасси)
RG-PA1000I-PF: 1,000 Вт (800 Вт/850 Вт для источника питания PoE и 150 Вт/200 Вт для шасси) |
| Номинальное входное напряжение | Вход переменного тока: от 100 В до 240 В переменного тока
Частота: 50 / 60 Гц Номинальный ток на цепь: 6 А |
РГ-ПА600И-ПФ:
● Вход переменного тока: от 100 В до 240 В переменного тока. ● Частота: 50/60 Гц. ● Номинальный ток на цепь: 8 А. РГ-ПА1000И-ПФ: ● Вход переменного тока: от 100 В до 240 В переменного тока. ● Частота: 50/60 Гц. ● Номинальный ток на цепь: 8 А.
|
||
| Максимальное входное напряжение | От 90 до 264 В переменного тока | |||
| Окружающая среда и надежность | ||||
| MTBF | 22.18 лет | 27.02 лет |
22.18 лет |
27.02 лет |
| Первичный воздушный поток | Поток воздуха спереди/слева назад | Поток воздуха спереди/слева назад |
Поток воздуха спереди/слева назад |
Поток воздуха спереди/слева назад |
| Рабочая Температура | 0 ° С до 45 ° C (32 ° F до 113 ° F) | |||
| Температура хранения | От –40 ° C до + 70 ° C (от –40 ° F до + 158 ° F) | |||
| Влажность при эксплуатации | От 10% до 90% относительной влажности (без конденсации) | |||
| Влажность при хранении | От 5% до 90% относительной влажности (без конденсации) | |||
| рабочая высота | от –500 м до +3000 м (от –1640.42 футов до +9842.52 футов) | от –500 м до +3000 м (от –1640.42 футов до +9842.52 футов) |
от –500 м до +3000 м (от –1640.42 футов до +9842.52 футов) |
от –500 м до +3000 м (от –1640.42 футов до +9842.52 футов) |
| Рабочий шум | Типичное значение: < 40 дБА при 27°C (80.6°F)
Максимальное значение < 78 дБА |
Типичное значение: < 60 дБА при 27°C (80.6°F)
Максимальное значение < 78 дБА |
Типичное значение: < 60 дБА при 27°C (80.6°F) Максимальное значение < 78 дБА |
Типичное значение: < 60 дБА при 27°C (80.6°F)
Максимальное значение < 78 дБА |
| Защита интерфейса от перенапряжения | 6 кВ | |||
Технические характеристики программного обеспечения
| Серия RG-S6100 | |
| Особенность | Описание |
| Коммутация Ethernet | Jumbo-кадр (максимальная длина: 9,216 байт) |
| IEEE 802.1Q (поддержка VLAN 4K) | |
| Максимальное количество создаваемых VLAN: 4,094. | |
| Голосовой VLAN | |
| Супер-VLAN и частная VLAN | |
| Назначение VLAN на основе MAC-адреса, порта, протокола и IP-подсети | |
| GVRP | |
| Базовый QinQ и выборочный QinQ | |
| STP (IEEE 802.1.d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s) | |
| ERPS (G.8032) | |
| ЛАКП (IEEE 802.3ad) | |
| LLDP / LLDP-MED | |
| IP-сервис | Статический и динамический ARP |
| DHCP-сервер, DHCP-клиент, DHCP-реле и отслеживание DHCP | |
| DNS | |
| Сервер DHCPv6, клиент DHCPv6, ретранслятор DHCPv6 и отслеживание DHCPv6. | |
| Обнаружение соседей (ND) и отслеживание ND | |
| IP-маршрутизация | Статическая маршрутизация |
| РИП и РИПнг | |
| OSPFv2 и OSPFv3 | |
| GR | |
| IS-ISv4 и IS-ISv6 | |
| BGP4 и BGP4+ | |
| Многопутевая технология с равной и взвешенной стоимостью (ECMP) | |
| Балансировка нагрузки на основе пакетов и потоков | |
| Автоматическая конфигурация без сохранения состояния | |
| IPv4/IPv6 VRF | |
| PBR IPv4/IPv6 | |
| Multicast | IGMPv1/v2/v3 и прокси-сервер IGMP |
| IGMPv1 / v2 / v3 отслеживание | |
| Фильтрация IGMP и быстрый выход из IGMP | |
| PIM-DM, PIM-SM и PIM-SSM | |
| PIM-SSM для IPv4 и IPv6 | |
| MSDP для достижения междоменной многоадресной рассылки | |
| МЛДv1/v2 | |
| MLD слежка | |
| MSDP | |
| ПИМ-СМв6 | |
| Проверка IP-адреса источника многоадресной рассылки
Проверка исходного порта многоадресной рассылки |
|
| Многоадресный запросчик | |
| ACL и качество обслуживания | Стандартные IP ACL (аппаратные ACL на основе IP-адресов) |
| Расширенные IP ACL (аппаратные ACL на основе IP-адресов или номеров портов TCP/UDP) | |
| Расширенные MAC-списки ACL (аппаратные ACL на основе MAC-адресов источника, MAC-адресов назначения и дополнительного типа Ethernet) | |
| ACL экспертного уровня (аппаратные ACL на основе гибких комбинаций идентификатора VLAN, типа Ethernet, MAC-адреса, IP-адреса, номера порта TCP/UDP, типа протокола и временного диапазона) | |
| ACL на основе времени | |
| ACL80 и IPv6 ACL | |
| Применение списков ACL глобально (аппаратные списки ACL на основе гибких комбинаций идентификатора VLAN, типа Ethernet, MAC-адреса, IP-адреса, номера порта TCP/UDP, типа протокола и временного диапазона) | |
| перенаправление ACL | |
| Идентификация портового трафика | |
| Ограничение скорости трафика порта | |
| Классификация трафика 802.1p/DSCP/ToS | |
| Классификация трафика на основе приоритетов 802.1p, приоритетов DSCP и приоритетов IP. | |
| Классификация трафика на основе значений ToS | |
| Управление перегрузками: SP, WRR, DRR, WFQ, SP+WRR, SP+DRR и SP+WFQ. | |
| Предотвращение перегрузок: отбрасывание хвоста, RED и WRED | |
| Восемь очередей на каждый порт | |
| Ограничение скорости в каждой очереди | |
| Безопасность. | Мульти-ААА |
| РАДИУС и ТАКАС+ | |
| Фильтрация недействительных MAC-адресов
Подавление широковещательного шторма Иерархическое управление администраторами и защита паролем БПДДУ охранник |
|
| Аутентификация и авторизация RADIUS | |
| Аутентификация 802.1x на основе порта и MAC-адреса | |
| Аутентификация IEEE802.1X, аутентификация с обходом MAC-адреса (MAB), а также аутентификация 802.1X на основе интерфейса и MAC-адреса. | |
| Веб-аутентификация | |
| Hypertext Transfer Protocol Secure (HTTPS) | |
| SSHv1 и SSHv2 | |
| Глобальная привязка IP-MAC | |
| ICMPv6 | |
| безопасность портов | |
| защита источника IP | |
| SAVI | |
| Предотвращение подмены ARP | |
| ЦПП и НФПП | |
| Различные функции защиты от атак, включая NFPP, защиту от спуфинга ARP, защиту от атак DHCP/DHCPv6, защиту от атак ICMP, защиту от атак ND, защиту от атак при сканировании IP и настройку типов пакетов защиты от атак. | |
| Свободный и строгий ПФР
uRPF игнорирует маршруты по умолчанию |
|
| Надежность | РЭУП |
| ERPS (G.8032) | |
| Протокол быстрого обнаружения каналов (RLDP), обнаружение подключений каналов уровня 2, обнаружение однонаправленных каналов и управление петлями на основе VLAN. | |
| Протокол обнаружения канала передачи данных (DLDP) | |
| IPv4 VRRP v2/v3 и IPv6 VRRP | |
| BFD | |
| GR для RIP, OSPF и BGP | |
| Силовые модули в режиме резервирования 1+1 | |
| Горячая замена модулей питания и модулей вентиляторов (не поддерживается RG-S6110-24MG4VS-UP) | |
| Виртуализация устройств | ВГУ |
| НМС и техническое обслуживание | СПАН, РСПАН и ЭРСПАН |
| Sflow | |
| NTP и SNTP | |
| FTP и ТФТП | |
| SNMP v1/v2/c3 | |
| РМОН (1, 2, 3, 9) | |
| Различные типы групп RMON, включая группы событий, группы тревог, группы истории и группы статистики, а также группы расширения частных тревог.
RMON используется для реализации статистики Ethernet, исторической статистики и функций сигнализации. |
|
| NETCONF | |
| Зеркалирование на основе потоков и зеркалирование портов N:1 и 1:N. | |
| КУМП | |
| КПГР | |
| Специальный выпуск OpenFlow 1.3
Анализ таблицы потоков, определенный всеми протоколами Передача заданных пакетов контроллеру Настройка IP-адреса и порта контроллера Уведомление контроллера об изменении статуса порта |
|
| CLI (Telnet/консоль), SSH, системный журнал, SNMP через IPv6, Telnet v6, FTP/TFTP v6, DNS v6 и NTP для IPv6. | |
| Жуйцзе Мог-менеджмент | |
Примечание. Товар, отмеченный звездочкой (*), будет доступен в будущем.
Выполните следующие действия, чтобы заказать мульти-GE-коммутатор RG-S6100:
- Выберите модель коммутаторов серии RG-S6100. Устройство полностью оснащено вентиляторными модулями, которые не нужно приобретать отдельно.
- Выбирайте модули питания в зависимости от модели коммутатора. Требуется как минимум один модуль питания.
- Выбирайте оптические модули на основе оптических интерфейсов коммутатора.
Модели, отмеченные звездочками (*) в информации для заказа, будут доступны в будущем.
Коммутатор, модуль расширения, модуль питания и другие компоненты можно заказать по мере необходимости. Прежде чем заказывать модуль расширения или модуль питания, обратитесь в онлайн-службу поддержки клиентов для получения последней информации о поддержке модуля.
Коммутаторы и мощность Модули
| MОдел | DПИСАНИЕ |
| РГ-С6110-24МГ4ВС-УП | 24 электрических порта 100M/1000M/2.5GE/5GE с автосогласованием
4 порта 10GE/25GE SFP28 |
| RG-S6110-48MG4VS2QXS-UP | 48 электрических порта 100M/1000M/2.5GE/5GE с автосогласованием
4 порта 10GE/25GE SFP28 + 2 порта 40GE QSFP+ |
|

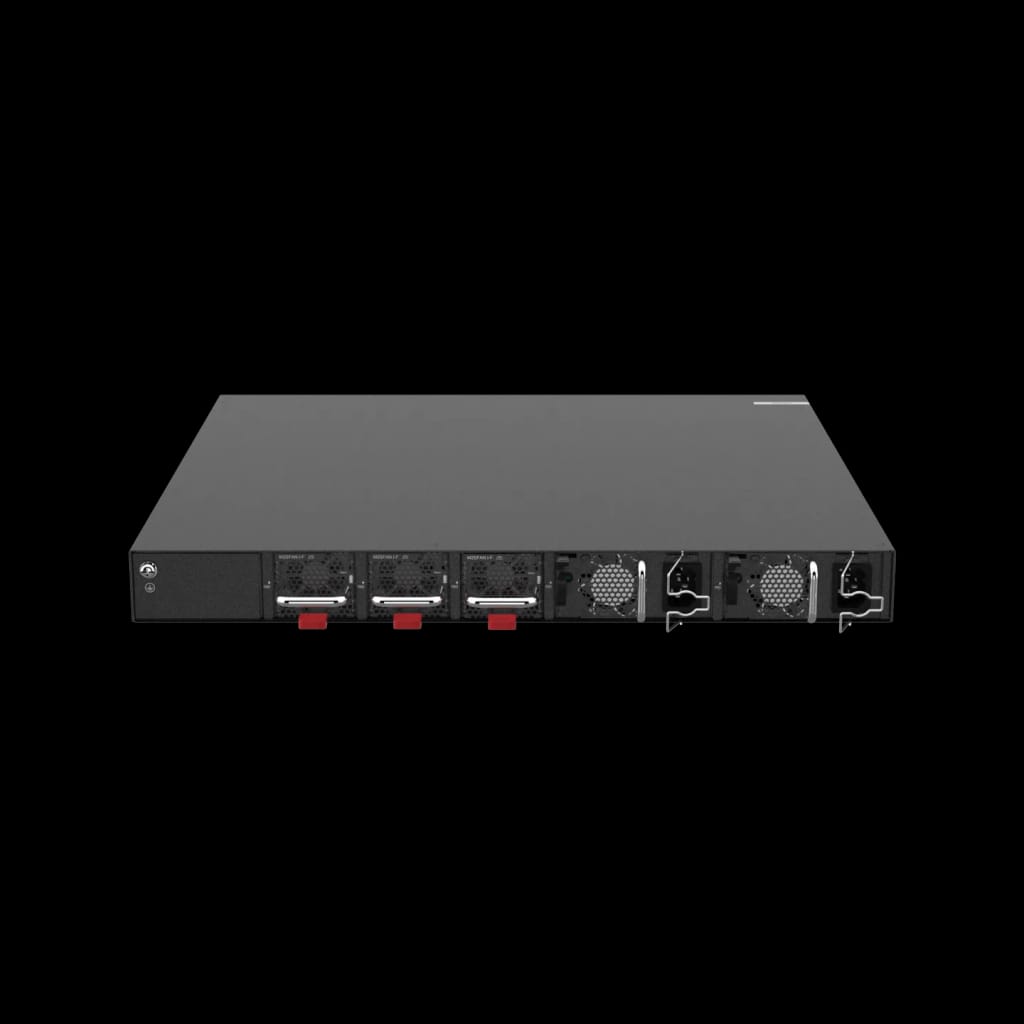

RG-S6120-24XMG4XS4VS-UP-H
|
24 электрических порта 100M/1000M/2.5GE/5GE/10GE с автосогласованием
4 портов 10GE SFP + порты 4 порта 25GE SFP28 |
| RG-S6120-48XMG4VS2QXS-UP-H | 48 электрических порта 100M/1000M/2.5GE/5GE/10GE с автосогласованием
4 порта 10GE/25GE SFP28 + 2 порта 40GE QSFP+ |
| РГ-ПА600И-ПФ | Модуль питания переменного тока мощностью 600 Вт |
| РГ-ПА1000И-ПФ | Модуль питания переменного тока мощностью 1000 Вт |
| РГ-ПА150И-Ф | Модуль питания переменного тока мощностью 150 Вт |
Оптический модуль GE
| Модель | DПИСАНИЕ |
| Мини-GBIC-GT | Мини-модуль GBIC 1000BASE-GT |
| МИНИ-GBIC-SX-MM850 | 1000BASE-SX, трансивер SFP, SM (850 нм, 500 м, LC). |
| МИНИ-GBIC-LX-SM1310 | 1000BASE-LX, трансивер SFP, SM (1310 нм, 10 км, LC) |
| МИНИ-GBIC-LH40-SM1310 | 1000BASE-LH, трансивер SFP, SM (1310 нм, 40 км, LC) |
| МИНИ-GBIC-ZX80-SM1550 | 1000BASE-ZX80, трансивер SFP, SM (1550 нм, 80 км, LC) |
| GE-SFP-LX20-SM1310-BIDI | Трансивер SFP BIDI-TX1310/RX1550, 20 км, LC |
| GE-SFP-LX20-SM1550-BIDI | Трансивер SFP BIDI-TX1550/RX1310, 20 км, LC |
| GE-SFP-LH40-SM1310-BIDI | Трансивер SFP BIDI-TX1310/RX1550, 40 км, LC |
| GE-SFP-LH40-SM1550-BIDI | Трансивер SFP BIDI-TX1550/RX1310, 40 км, LC |
10GE оптический Модули
| Модель | DПИСАНИЕ |
| XG-SFP-SR-MM850 | Модуль разъема 10GE LC, применимый к порту SFP+
62.5 мкм/125 мкм: 33 м 50 мкм/125 мкм: 66 м Модальная полоса пропускания 2000 МГц·км для линии длиной до 300 метров. |
| XG-SFP-LR-SM1310 | Модуль разъема 10GE LC с длиной линии связи до 40 км, длиной волны 1310 нм, применим к порту SFP+ |
| XG-SFP-ER-SM1550 | Модуль разъема 10GE LC с длиной линии связи до 40 км, длиной волны 1550 нм, применим к порту SFP+ |
| XG-SFP-AOC1M | Кабель порта 10GE SFP+, 1 м, включая один кабель и два интерфейсных модуля |
| XG-SFP-AOC3M | Кабель порта 10GE SFP+, 3 м, включая один кабель и два интерфейсных модуля |
| XG-SFP-AOC5M | Кабель порта 10GE SFP+, 5 м, включая один кабель и два интерфейсных модуля |
25GE оптический Модули
| Модель | DПИСАНИЕ |
| ВГ-СФП-СР-ММ850 | 25GE SR, SFP28, длина волны 850 нм, 100 м по MMF |
| ВГ-СФП-LR-SM1310 | 25GE LR, SFP28, длина волны 1310 нм, 10 км по SMF |
| ВГ-СФП-АОС5М | Активный оптический кабель 25GE SFP+, 5 м, включая два модуля |
40GE оптический Модули
| Модель | DПИСАНИЕ |
| 40G-QSFP-SR-MM850 | 40GE SR, трансивер QSFP+, применимый к портам QSFP+
OM3 и OM4 MMF, MPO, 8 ядер, длина волны 850 нм, 100 м по OM3 MMF или 150 м по OM4 MMF |
| 40G-QSFP-LR4 SM1310 | 40GE LR4, трансивер QSFP+, LC, длина волны 1310 нм, 2 ядра, 10 км по SMF, применимо к портам QSFP+ |
| 40Г-АОС-5М | Активный оптический кабель 40GE QSFP+, 5 м, включая один кабель и два интерфейсных модуля |
| 40Г-АОС-10М | Активный оптический кабель 40GE QSFP+, 10 м, включая один кабель и два интерфейсных модуля |
Райдер (проверенный владелец) –
Товар прочно упакован.
