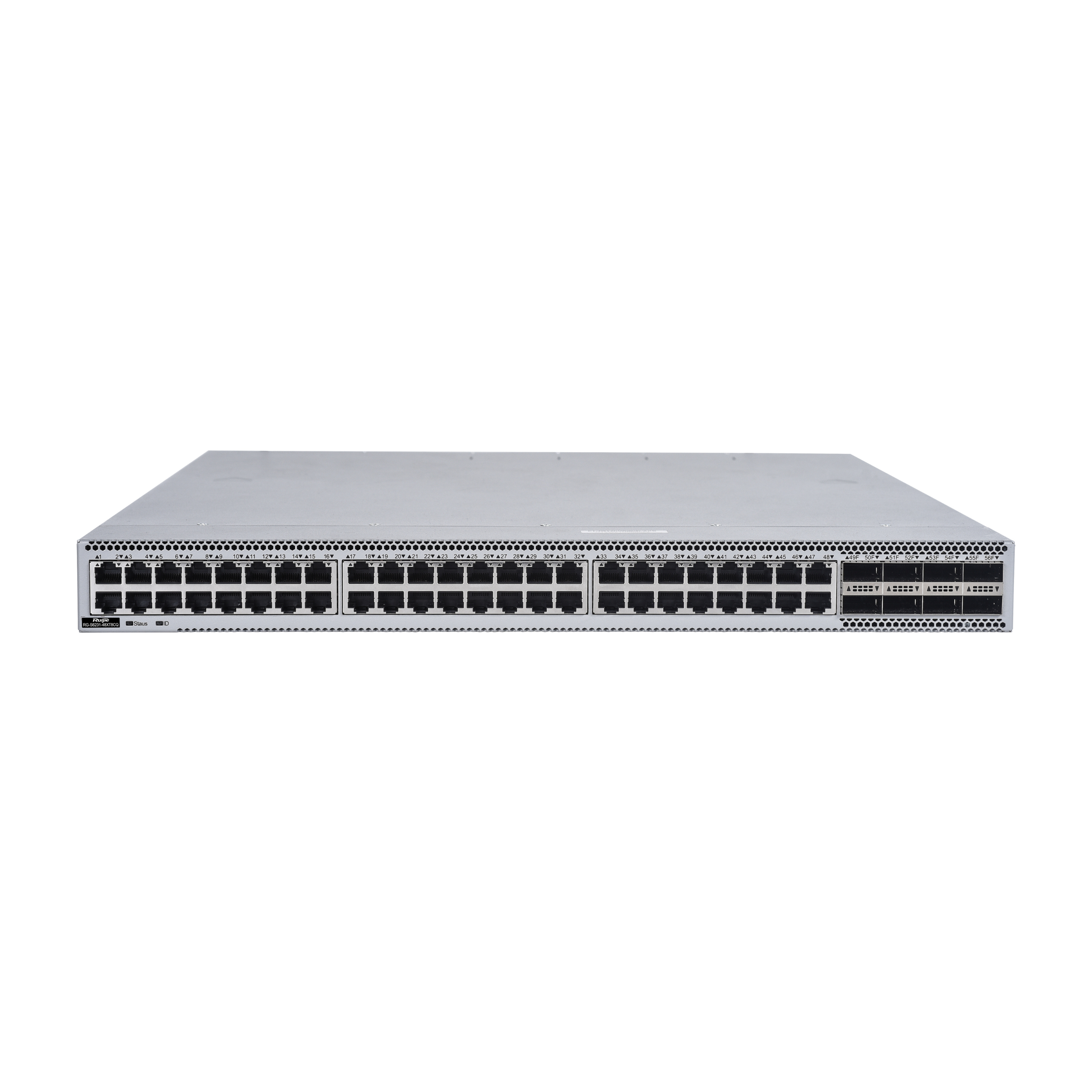

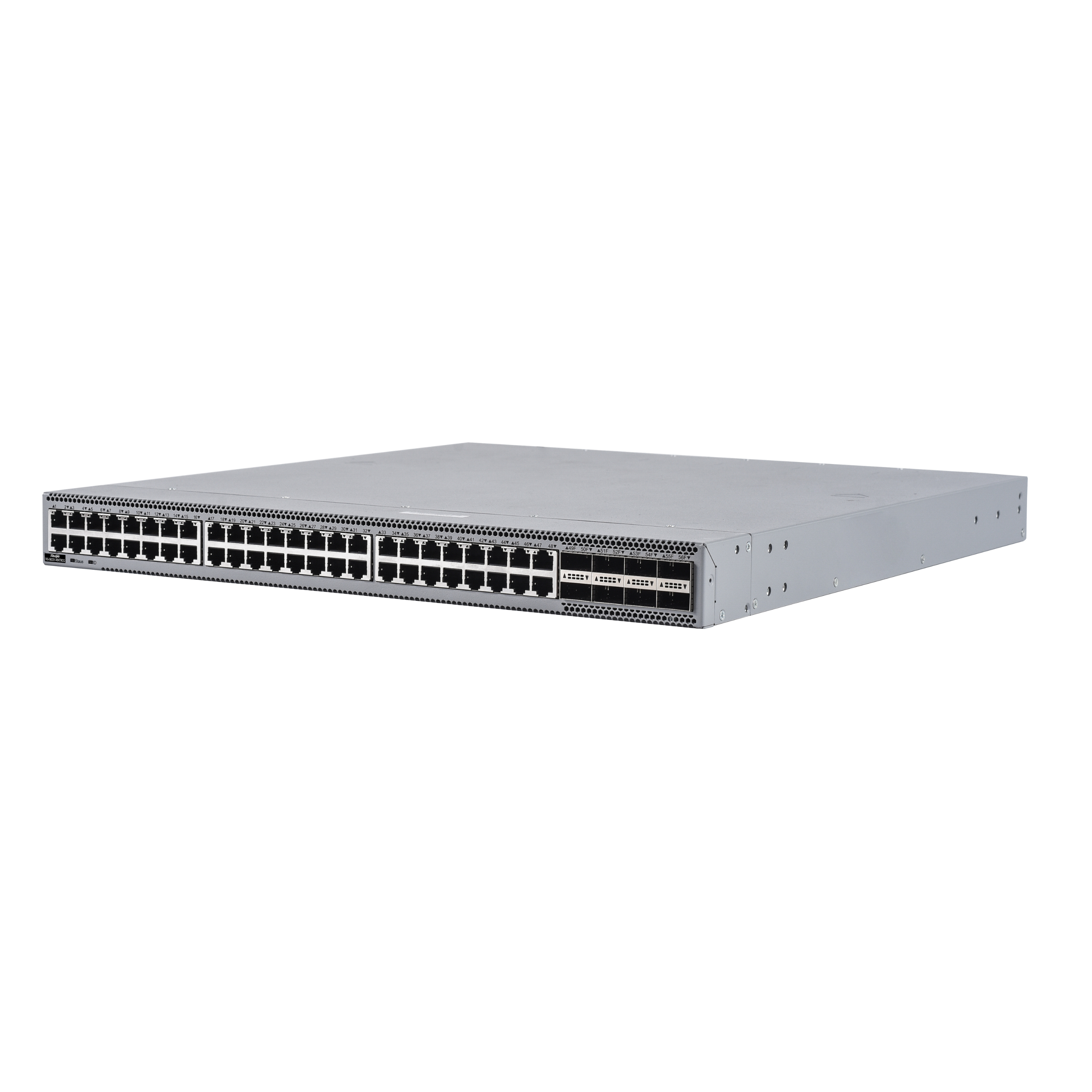

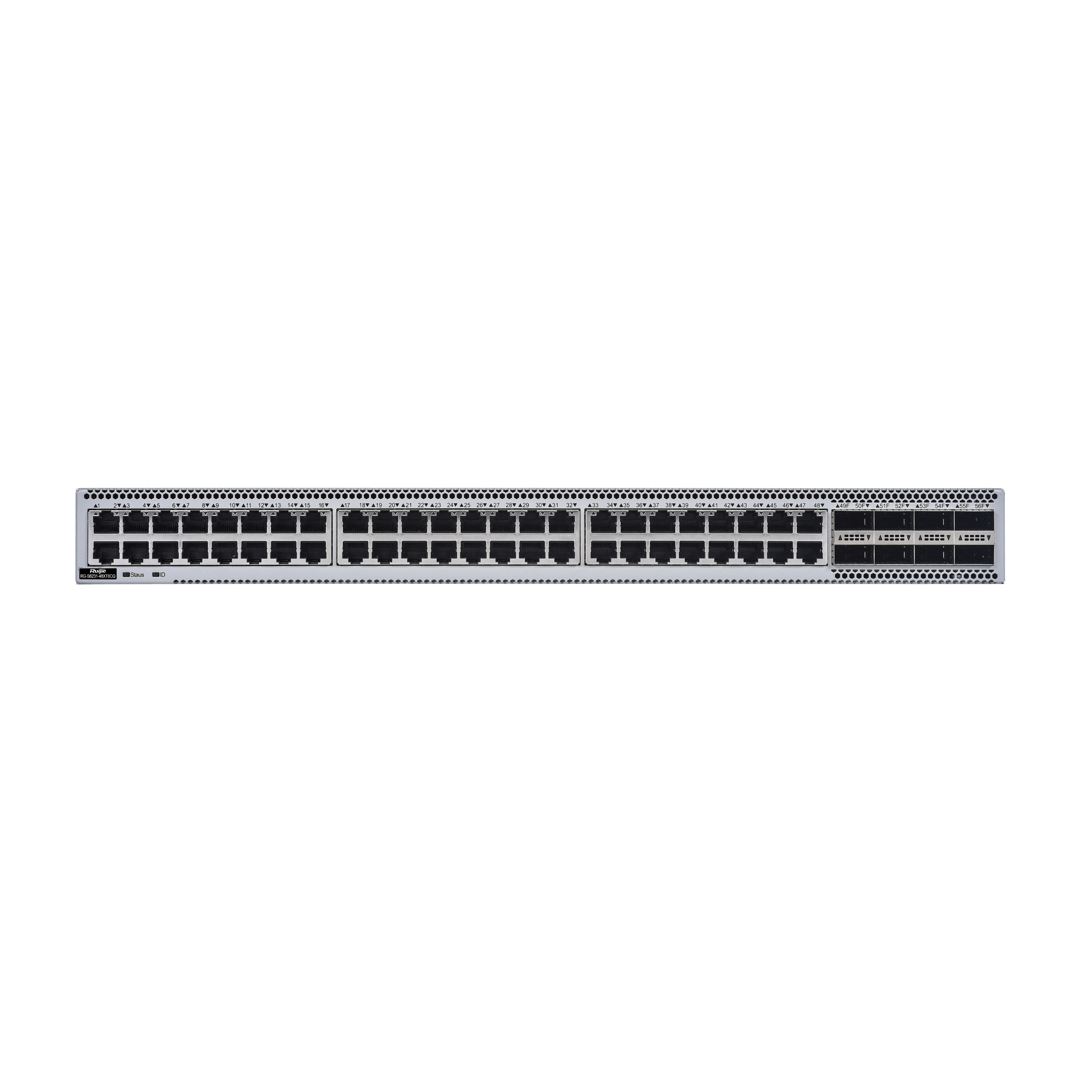

48 электрических портов 10G, 8 портов 100G
Состояние: НОБ
Гарантия РМА
Экспертно-консультационная поддержка
Описание
Поддержка коммутатора доступа к центру обработки данных EVPN-VXLAN, коммутационная способность 4.8/96 Тбит/с.
Характеристики:
- Коммутатор 100G высокой плотности, 48 портов 10G BASE-T Ethernet, 8 портов 100G QSFP28 для восходящего канала
- Множественная защита на аппаратном уровне обеспечивает непрерывную работу устройства и стабильное сетевое соединение.
- Технология виртуализации обеспечивает резервирование на уровне устройств и гибкую организацию сети с высокой надежностью.
- Поддерживает технологию туннеля VXLAN, неограниченную передачу данных и более гибкое распределение ресурсов.
- Мониторинг телеметрической сети, а также автоматизированная эксплуатация и обслуживание делают управление простым и эффективным.
Технические характеристики оборудования
RG-S6231-48XT8CQ
| Технические характеристики системы | |
| Коммутационная способность | 4.8 Тбит/с/96 Тбит/с |
| Скорость пересылки пакетов | 2000Mpps |
| Характеристики интерфейса | |
| Форма порта | 48 портов 10G, 10GBASE-T, 8 портов 100G, QSFP28 |
| Модули расширения | 2 слота для модулей питания с поддержкой резервирования 1+1
4 слота для модулей вентиляторов с поддержкой резервирования 3+1 |
| Порт управления | 1 порт MGMT, 1 консольный порт, 1 порт USB, соответствующий стандартам USB2.0 |
| Размер и вес | |
| Размер товара
(Ш х Д х В) |
442 мм х 480 мм х 44 мм (1RU) |
| вес | Примерно 13 кг (включая 2 блока питания и 4 модуля вентиляторов) |
| Электропитание и энергопотребление | |
| вход переменного тока | Поддержка номинального напряжения 110 В/220 В
Диапазон номинального напряжения: 100–240 В (50–60 Гц) Максимальный диапазон напряжения: 90–264 В (47–63 Гц) Номинальный входной ток: 7.2 А ~ 3.5 А |
| Вход постоянного тока высокого напряжения | Диапазон номинального напряжения: 240 В постоянного тока
Максимальный диапазон напряжения: 180 ~ 310 В постоянного тока Номинальный входной ток: 3.6А |
| Низковольтный вход постоянного тока | ARCXNUMX |
| Потребляемая мощность | Максимальная потребляемая мощность: 309 Вт
● Типичное энергопотребление: 258 Вт. ● Статическое энергопотребление: 106 Вт. |
| Экологичность и надежность | |
| Рабочая Температура | 0 ℃ ~ 45 ℃ |
| Рабочая влажность | 10%~90% относительной влажности (без конденсации) |
Спецификация программного обеспечения
RG-S6231-48XT8CQ
| Протокол L2 | IEEE802.3ae (10GBase), IEEE802.3ak, IEEE802.3an, IEEE802.3x, IEEE802.3ad (агрегация каналов), IEEE802.1p, IEEE802.1Q,
IEEE802.1D (STP), IEEE802.1w (RSTP), IEEE802.1s (MSTP), Отслеживание IGMP, Отслеживание MLD, Jumbo Frame (9 Кбайт)、 IEEE802.1ad (QinQ, гибкий QinQ), GVRP |
|||||||||||||||||||||||||||
| IEEE 802.3ab、ERPS | ||||||||||||||||||||||||||||
| Протокол уровня 3 (IPv4) | BGP4、OSPFv2、RIPv1、RIPv2、MBGP、LPM Routing、Policy-based Routing、Route-policy、ECMP、WCMP、VRRP、IGMP v1/v2/v3、PIM-SSM/SM/DM、MSDP、Any-RP | |||||||||||||||||||||||||||
| Базовые протоколы IPv6 | ND（邻居发现）, ICMPv6, Path MTU Discovery, DNSv6, DHCPv6, ICMPv6, ICMPv6, ACLv6, TCP/UDP для IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS 、Telnet/SSH v6、FTP/TFTP v6 、NTP v6、Поддержка IPv6 MIB для SNMP、VRRP для IPv6、IPv6 QoS | |||||||||||||||||||||||||||
| Особенности IPv6 | Статическая маршрутизация, маршрутизация с равной стоимостью, маршрутизация на основе политики, OSPFv3, RIPng, BGP4+, MLDv1/v2, PIM-SMv6, ручной туннель, автоматический туннель, туннель IPv4 через IPv6, туннель ISATAP и т. д. | |||||||||||||||||||||||||||
| Особенности центра обработки данных | Поддержка маршрутизации VXLAN и моста VXLAN.
Поддержка EVPN VXLAN (виртуальная расширяемая локальная сеть на основе Ethernet VPN) Поддержка IPV6 VXLAN через IPV4 Поддержка функции M-LAG Поддержка OpenFlow 1.3 *Поддержка PFC, ECN |
|||||||||||||||||||||||||||
| Визуализация | Поддержка протокола связи gRPC
Поддержка выборки sFLOW |
|||||||||||||||||||||||||||
| QoS | Поддержка 802.1p, DSCP, ToS и других сопоставлений приоритетов.
Поддержка классификации потоков ACL, поддержка отметки/замечания приоритета, Поддерживает несколько механизмов планирования очередей, таких как SP, WRR, DRR, SP+WRR, SP+DRR и т. д. Поддержка механизмов предотвращения перегрузок, таких как WRED и Tail Drop. |
|||||||||||||||||||||||||||
| MPLS | Поддержка MPLS VPN | |||||||||||||||||||||||||||
| Виртуализация | Поддержка VSU (технология виртуализации, объединяющая несколько устройств в одно) | |||||||||||||||||||||||||||
| Управление кешем | Поддерживает мониторинг и управление состоянием кэша, а также определяет микровсплески трафика. | |||||||||||||||||||||||||||
| Высокая надежность конструкции | Поддержка GR для RIP/OSPF/BGP и других протоколов маршрутизации, поддержка обнаружения BFD, поддержка DLDP,
Поддержка технологии быстрого переключения двух каналов REUP, поддержка технологии обнаружения однонаправленных каналов RLDP, Поддерживает резервный источник питания 1+1, конструкцию резервного вентилятора и функцию горячей замены для всех плат и модулей питания. |
|||||||||||||||||||||||||||
| функция безопасности | Поддерживает политику защиты сетевого фонда (NFPP), CPP,
Поддерживает защиту от DDoS-атак, обнаружение незаконных пакетов данных, шифрование данных, защиту от подмены IP-адреса источника, сканирование IP-адресов, Поддержка RADIUS/TACACS, Поддерживает фильтрацию сообщений ACL IPv4/v6 на основе стандартов, расширений и сетей VLAN. Поддерживает аутентификацию открытого текста и зашифрованного текста MD5 сообщений OSPF, RIPv2 и BGPv4. Поддерживает механизмы входа и пароля Telnet для IP-адресов с ограниченным доступом, uRPF, Поддержка подавления широковещательных сообщений, отслеживания DHCP, подмены ARP против шлюза, проверки ARP, Поддержка иерархического управления пользователями |
|||||||||||||||||||||||||||
| Руководство | Поддержка SNMP v1/v2c/v3,
Поддержка Telnet, консоли, MGMT, RMON, SSHv1/v2, управления загрузкой и загрузкой файлов FTP/TFTP, Поддержка часов NTP, системного журнала, SPAN/RSPAN/ERSPAN и телеметрии. Поддержка ZTP, NETCONF, Python, Поддерживает сигналы тревоги вентилятора, источника питания, сигналы тревоги о ненормальной температуре и откат конфигурации. |
|||||||||||||||||||||||||||
| Другие протоколы | DHCP-клиент、DHCP-реле、DHCP-сервер、DNS-клиент、UDP-реле、ARP-прокси、Системный журнал | |||||||||||||||||||||||||||
| Совместимость с несколькими облачными платформами. |
Имя поставщика облачных услуг Название облачной платформы Примечания (Совместимые модели продуктов)
(имена указаны не по порядку) |
|||||||||||||||||||||||||||
* указывает на будущие функции поддержки
Шаги по выбору оборудования серии RG-S6200 следующие:
Выберите хост для настройки в соответствии с моделью продукта и полностью оснастите хост блоком питания и вентилятором.
Хозяин
| Номер продукта | Описание товара: |
| RG-S6231-48XT8CQ | Хост RG-S6231-48XT8CQ, 48 электрических портов 10G (10GBASE-T) Ethernet, 8 оптических портов 100G QSFP28, 2 слота для блоков питания, 4 слота для вентиляторов, хост полностью оснащен 2 блоками питания RG-PA550I-F/4 M1EFAN Вентиляторы III-F |
| RG-S6231-48XS8CQ | Хост RG-S6231-48XS8CQ, фиксированные 48 оптических портов 10G SFP+ Ethernet, 8 оптических портов 100G QSFP28, 2 слота для блоков питания, 4 слота для вентиляторов, хост полностью оснащен 2 блоками питания RG-PA550I-F/4 M1EFAN III-F поклонники. |
| RG-S6232-48XS8CQ | Хост RG-S6232-48XS8CQ, фиксированные 48 оптических портов 10G SFP+ Ethernet, 8 оптических портов 100G QSFP28, 2 слота для блоков питания, 4 слота для вентиляторов, хост полностью оснащен 2 блоками питания RG-PA550I-F/4 M1EFAN III-F поклонники. |
| RG-S6250-48XS8CQ | Хост RG-S6250-48XS8CQ, фиксированные 48 оптических портов 10G SFP+ Ethernet, 8 оптических портов 100G QSFP28, 2 слота для блоков питания, 4 слота для вентиляторов, хост полностью оснащен 2 блоками питания RG-PA550I-F/4 M1EFAN II-F поклонники. |
источник питания
| Номер продукта | Описание товара: |
|
РГ-ПА550И-Ф |
Импульсный силовой модуль мощностью 550 Вт (поддерживает переменный ток и постоянный ток высокого напряжения 240 В). |
|
РГ-ПД800И-Ф |
Импульсный модуль питания мощностью 800 Вт (поддерживает низковольтное напряжение постоянного тока 48 В), подходит для продуктов RG-S6250-48XS8CQ и RG-S6510-48VS8CQ. |
вентилятор
| Номер продукта | Описание товара: |
|
M1EFAN II-F |
Переключаемый модуль вентилятора (воздухозаборник на левой стороне), применим к изделию RG-S6250-48XS8CQ. |
|
M1EFAN III-F |
Переключаемый модуль вентилятора (воздухозаборник на стороне портов), применим к продуктам RG-S6231-48XT8CQ, RG-S6231-48XS8CQ, RG-S6232-48XS8CQ, RG-S6501-48VS8CQ. |
Оптический модуль 40G
| Номер продукта | Описание товара: |
|
40Г-АОС-5М |
Активный оптический кабель 40G QSFP+, 5 м |
|
40Г-АОС-30М |
Активный оптический кабель 40G QSFP+, 30 м |
|
40G-QSFP-SR-MM850 |
Оптический модуль 40G SR, пакет QSFP+, интерфейс MPO, необходимо использовать с многомодовым оптическим волокном, максимальное расстояние передачи 150 м. |
|
40G-QSFP-LSR-MM850 |
Оптический модуль 40G SR, пакет QSFP+, интерфейс MPO, необходимо использовать с многомодовым оптическим волокном, максимальное расстояние передачи 400 м. |
|
40G-QSFP-LR4-SM1310 |
Оптический модуль 40G LR4, пакет QSFP+, двойной интерфейс LC, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 10 км. |
| 40G-QSFP-iLR4-SM1310 |
Оптический модуль 40G iLR4, пакет QSFP+, двойной интерфейс LC, требуется одномодовое оптоволокно, максимальное расстояние передачи — 2 км. |
|
40G-QSFP-LX4-SM1310 |
Оптический модуль 40G LX4, пакет QSFP+, двойной интерфейс LC, может использоваться с многомодовым оптическим волокном, максимальное расстояние передачи с использованием многомодового оптического волокна OM3/OM4 составляет 150 м. Максимальное расстояние передачи при использовании одномодового оптоволокна составляет 2 км. |
Оптический модуль 100G
| Номер продукта | Описание товара: |
| 100Г-АОС-5М | Кабель 100G AOC, упаковка QSFP28, длина 5 м |
| 100Г-АОС-10М | Кабель 100G AOC, упаковка QSFP28, длина 10 м |
| 100G-QSFP-SR-MM850 | Оптический модуль 100G SR, корпус QSFP28, интерфейс MPO, длина волны 850 нм, необходимо использовать с многомодовым оптическим волокном, максимальное расстояние передачи 100 м. |
| 100G-QSFP-iLR4-SM1310 | Оптический модуль 100G iLR4, корпус QSFP28, двойной интерфейс LC, длина волны 1310 нм, необходимо использовать с одномодовым оптическим волокном, а максимальное расстояние передачи составляет 2 км. |
| 100G-QSFP-LR4-SM1310 | Оптический модуль 100G LR4, корпус QSFP28, двойной интерфейс LC, длина волны 1310 нм, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 10 км. |
| 100G-QSFP-ER4-SM1310 | Оптический модуль 100G ER4, корпус QSFP28, двойной интерфейс LC, длина волны 1310 нм, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 40 км. |
Гигабитный оптический модуль
| Номер продукта | Описание товара: |
|
GE-SFP-LH40-SM1310-BIDI |
Оптический модуль 1G LH, пакет SFP, интерфейс BIDI LC, необходимо использовать с одним оптическим волокном, максимальное расстояние передачи составляет 40 км. |
|
GE-SFP-LX20-SM1310-BIDI |
Оптический модуль 1G LX, пакет SFP, интерфейс BIDI LC, необходимо использовать с одним оптическим волокном, максимальное расстояние передачи составляет 20 км. |
|
GE-SFP-LX20-SM1550-BIDI |
Оптический модуль 1G LX, пакет SFP, интерфейс BIDI LC, необходимо использовать с одним оптическим волокном, максимальное расстояние передачи составляет 20 км. |
|
МИНИ-GBIC-LH40-SM1310 |
Оптический модуль 1G LH, пакет SFP, двойной интерфейс LC, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 40 км. |
|
МИНИ-GBIC-LX-SM1310 |
Оптический модуль 1G LX, пакет SFP, двойной интерфейс LC, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 10 км. |
|
МИНИ-GBIC-SX-MM850 |
Оптический модуль 1G SR, пакет SFP, двойной интерфейс LC, необходимо использовать с многомодовым оптическим волокном, максимальное расстояние передачи 550 м. |
|
МИНИ-GBIC-ZX80-SM1550 |
Оптический модуль 1G ZX, пакет SFP, двойной интерфейс LC, необходимо использовать с одним оптическим волокном, максимальное расстояние передачи составляет 80 км. |
Гигабитный модуль питания
| Номер продукта | Описание товара: |
|
Мини-GBIC-GT(F) |
Оптико-электрический модуль 1G, корпус SFP, интерфейс RJ45, должен использоваться с Cat 5e/6/6a, максимальное расстояние передачи составляет 100 м. Для продуктов серии RG-S6200 модуль Mini-GBIC-GT(F) применим только к RG-S6250-48XS8CQ. |
|
Мини-GBIC-GT |
Оптико-электрический модуль 1G, корпус SFP, интерфейс RJ45, должен использоваться с Cat 5e/6/6a, максимальное расстояние передачи 100 м. |
Оптический модуль 10G
| Номер продукта | Описание товара: |
|
XG-SFP-SR-MM850 |
Оптический модуль 10G SR, пакет SFP+, двойной интерфейс LC, необходимо использовать с многомодовым оптическим волокном, максимальное расстояние передачи 300 м. |
|
XG-SFP-LR-SM1310 |
Оптический модуль 10G LR, пакет SFP+, двойной интерфейс LC, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 10 км. |
|
XG-SFP-ER-SM1550 |
Оптический модуль 10G ER, пакет SFP+, двойной интерфейс LC, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 40 км. |
|
XG-SFP-ZR-SM1550 |
Оптический модуль 10G ZR, пакет SFP+, двойной интерфейс LC, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 80 км. |
|
XG-LR-SM1310 |
Оптический модуль 10G LR, пакет SFP+, двойной интерфейс LC, необходимо использовать с одномодовым оптическим волокном, максимальное расстояние передачи составляет 10 км. |
|
XG-SFP-AOC1M |
Кабель 10G AOC, пакет SFP+, длина 1 м |
|
XG-SFP-AOC3M |
Кабель 10G AOC, пакет SFP+, длина 3 м |
|
XG-SFP-AOC5M |
Кабель 10G AOC, пакет SFP+, длина 5 м |
|
XG-SR-MM850 |
Оптический модуль 10G SR, пакет SFP+, двойной интерфейс LC, необходимо использовать с многомодовым оптическим волокном (MMF), максимальное расстояние передачи 300 м. |
