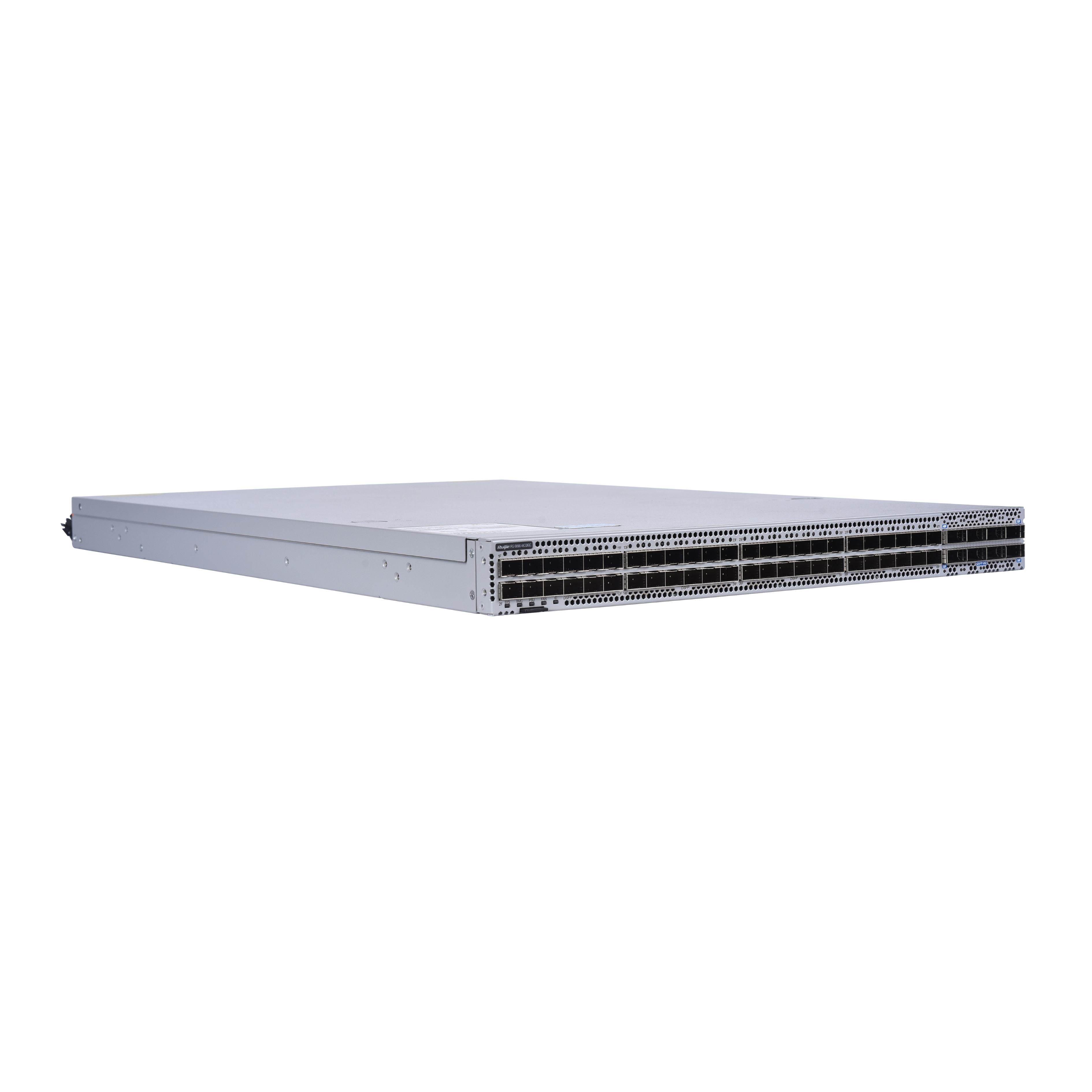

48 портов 100GE и 8 портов 400GE
Состояние: НОБ
Гарантия РМА
Экспертно-консультационная поддержка
Описание
Порты высокой плотности 400GE/100GE, поддерживающие высокоскоростной доступ к серверам большой емкости.
- Различные порты, а также 48 портов 100GE DSFP и 8 портов 400GE QSPF-DD, поддерживающие гибкую работу в сети.
- Резервирование на аппаратном уровне, обеспечивающее бесперебойное обслуживание
- Ethernet без потерь, обеспечивающий нулевую потерю пакетов при связи RDMA E2E.
- Мониторинг телеметрической сети и автоматическая эксплуатация и обслуживание делают управление простым и эффективным.
Аппаратные характеристики
| Технические характеристики системы | RG-S6580-48CQ8QC | |

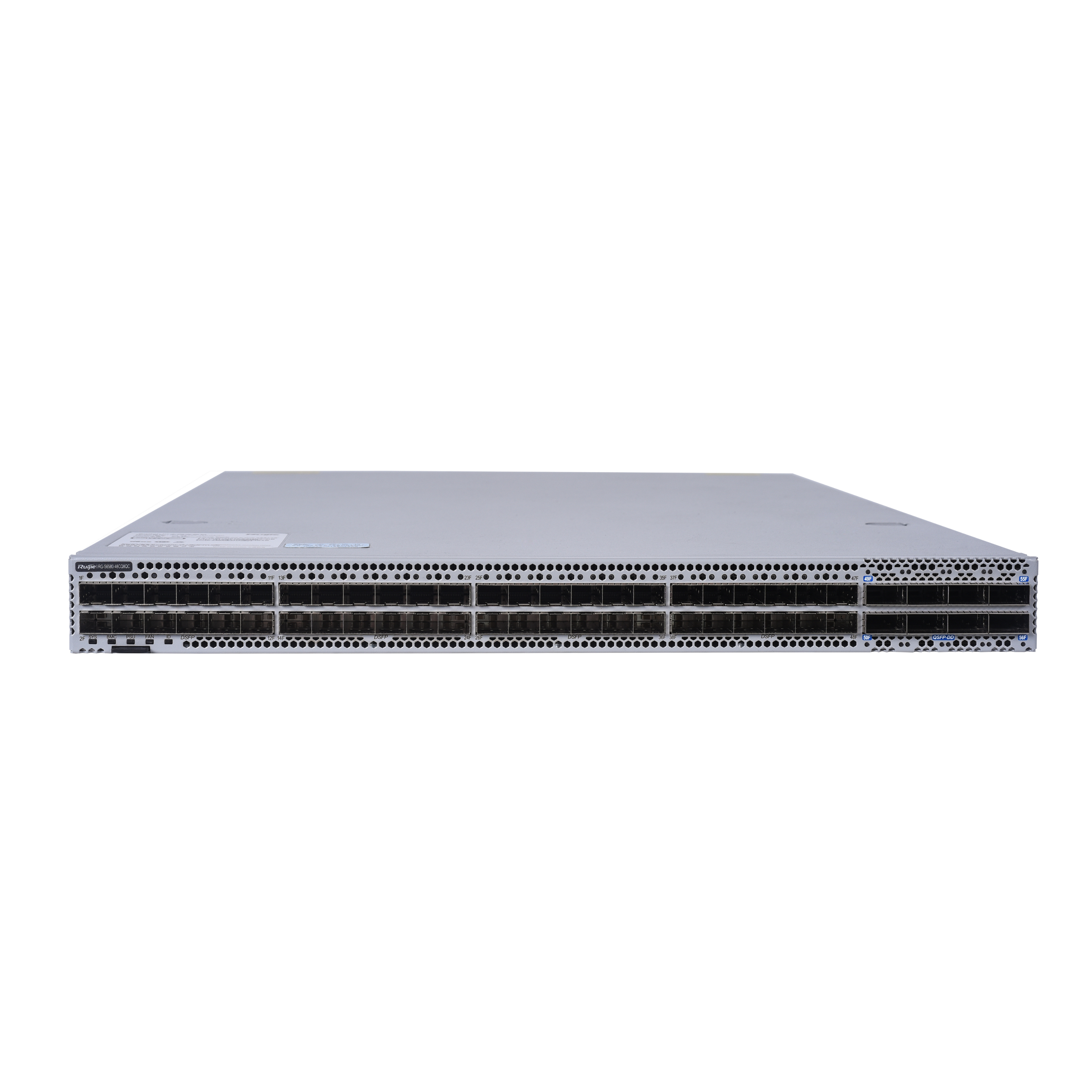

| Порты | 48 портов 100GE (DSFP) + 8 портов 400GE (QSFP-DD) | |
| Модули расширения | Не поддерживается | |

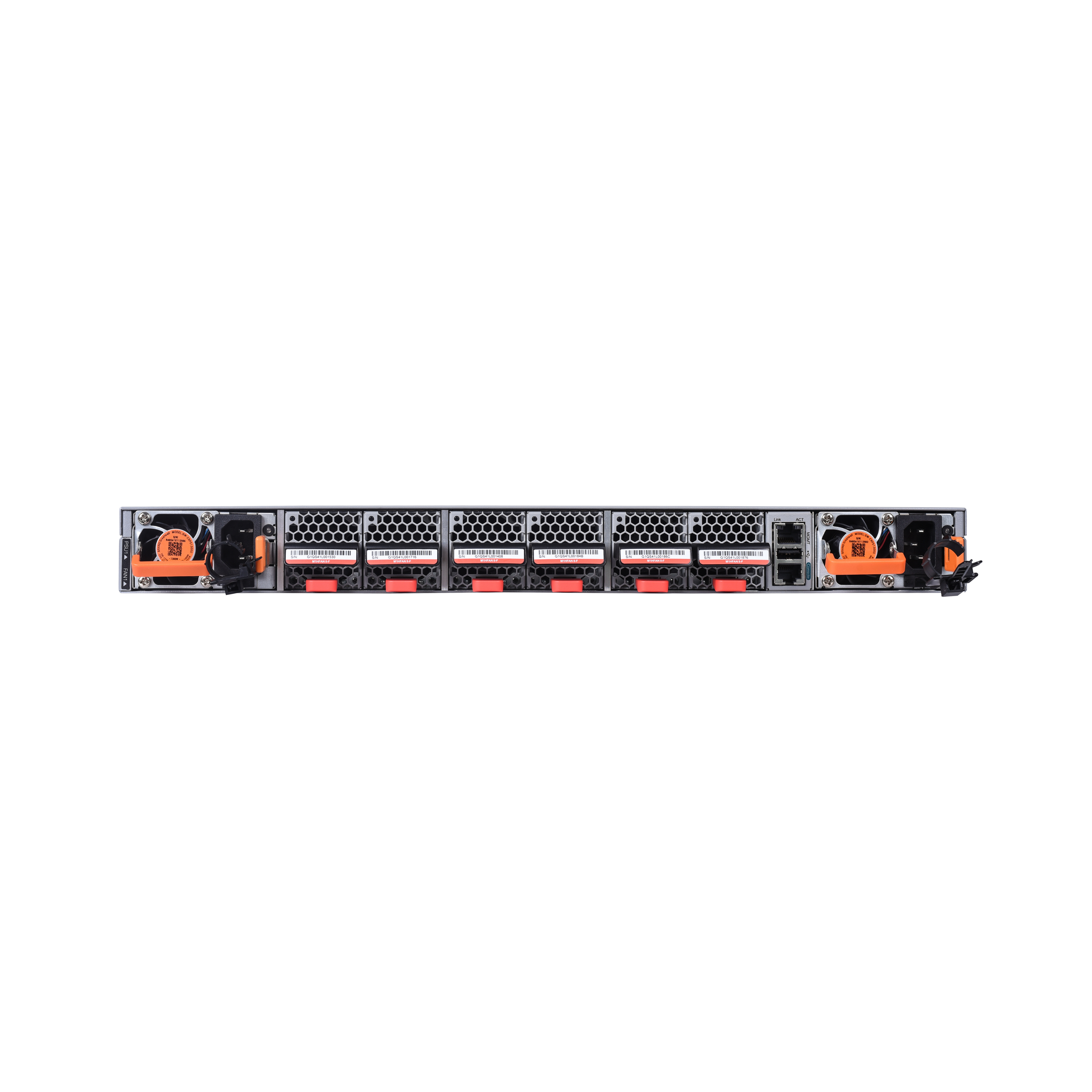

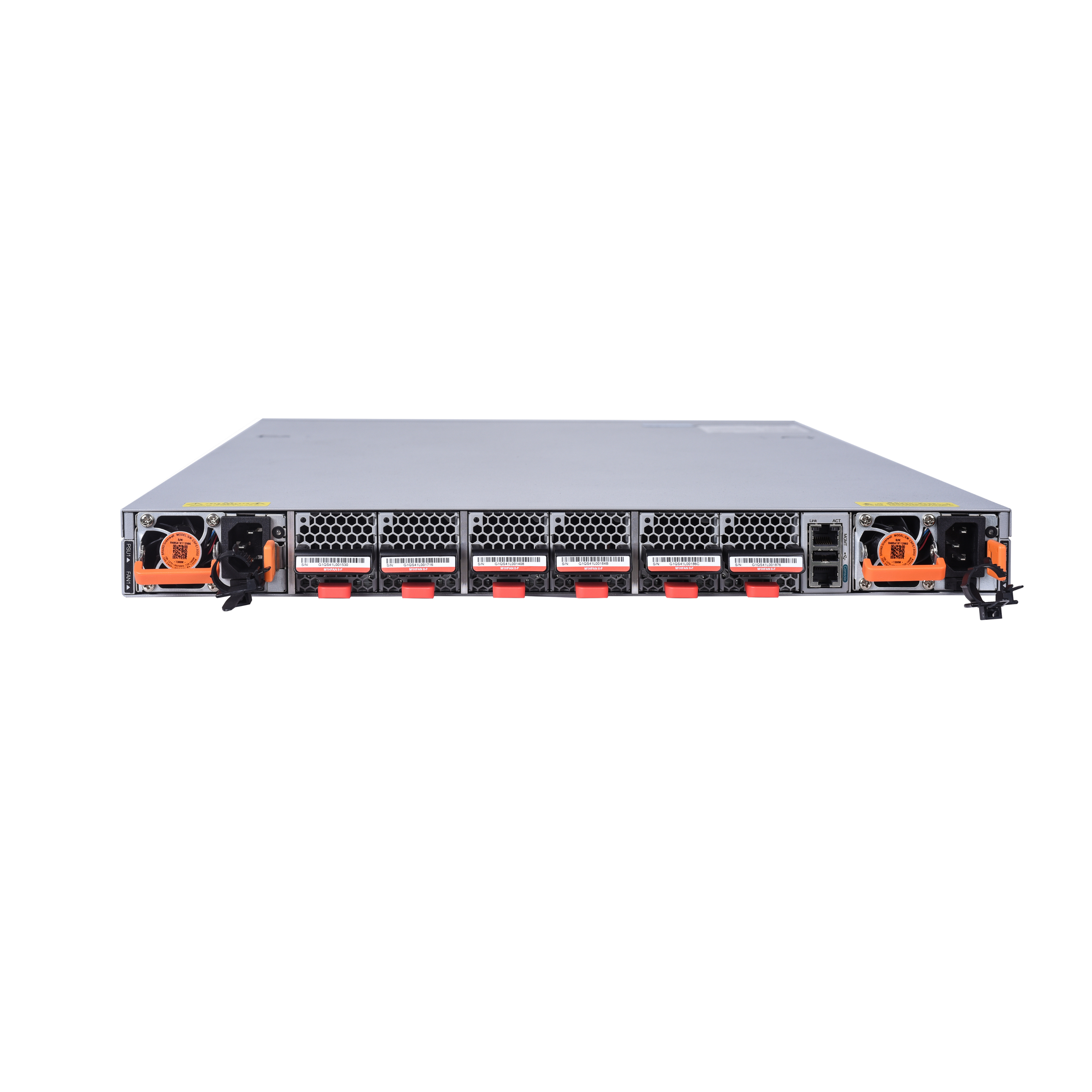

| Слоты модулей расширения | Два слота для модулей питания (резервирование 1+1)
Шесть слотов для модулей вентиляторов (резервирование 5+1; системе требуется не менее 5 модулей вентиляторов) |
|
| Порт управления | Один порт управления, один консольный порт и один порт USB, совместимые со стандартом USB2.0. | |
| Коммутационная способность | 16.0 Tbps | |
| Скорость пересылки пакетов | 5350 Mpps | |
| 802.1Q VLAN | 4094 | |
| Габаритные размеры: | RG-S6580-48CQ8QC | |
| Габаритные размеры (Ш × Г × В) | 442 мм × 700 мм × 44 мм, 1 RU | |
| Вес | Около 11.5 кг (включая шесть модулей вентиляторов и два модуля питания) | |
| Электропитание и потребление | RG-S6580-48CQ8QC | |
| Потребляемая мощность | Вход переменного тока:
Диапазон номинального напряжения: от 200 В до 240 В переменного тока. Максимальный диапазон напряжения: от 90 В переменного тока до 264 В переменного тока. Частота: от 50 Гц до 60 Гц Номинальный входной ток: 8 А Вход постоянного тока: Диапазон входного напряжения: от 192 В постоянного тока до 288 В постоянного тока. Номинальный входной ток: 6.5 А |
|
| Максимальная потребляемая мощность | 742W | |
| Окружающая среда и надежность | RG-S6580-48CQ8QC | |
| Сигнализация температуры | Сигнализация температуры и защита от перегрева | |
| Рабочая Температура | От 0ºC до 40ºC (от 32ºF до 104ºF) | |
| Температура хранения | от –40°C до 70°C (от –40°F до 158°F) | |
| Влажность при эксплуатации | От 10% до 90% относительной влажности (без конденсации) | |
| Влажность при хранении | От 5% до 95% относительной влажности (без конденсации) | |
| Рабочая высота | Рабочая высота: до 5000 м (16,404.20 XNUMX футов).
Высота хранения: до 5000 м (16,404.20 XNUMX фута). |
|
Спецификация программного обеспечения
| Спецификация программного обеспечения | RG-S6580-48CQ8QC | |
| Протоколы L2 | IEEE 802.3x, IEEE 802.3ad (протокол управления агрегацией каналов), IEEE 802.1p, IEEE 802.1Q, IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), Jumbo Frame (9 КБ) | |
| Протоколы L3 (IPv4) | BGP4, OSPFv2, RIPv1, RIPv2, маршрутизация LPM, маршрутизация на основе политик (PBR), политика маршрутов, многопутевая маршрутизация с равной стоимостью (ECMP), WCMP, VRRP | |
| Базовые протоколы IPv6 | Обнаружение соседей, ICMPv6, обнаружение MTU пути, DNSv6, DHCPv6, ICMPv6, перенаправление ICMPv6, ACLv6, TCP/UDP для IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, Поддержка IPv6 MIB для SNMP, VRRP для IPv6, IPv6 QoS | |
| Особенности IPv6 | Статическая маршрутизация, ECMP, PBR, OSPFv3, RIPng, BGP4+ | |
| ACL | ACL 80、Перенаправление на основе ACL、IPv6 ACL、Расширенный/стандартный ACL на основе IP/MAC、ACL на основе времени、Глобальный ACL、Когда ACL применяется к различным физическим интерфейсам или SVI, ресурсы могут быть разделены.、Счетчик ACL、 Только счетчик ACL、Журналирование ACL、Отображение использования ресурсов ACL、ACL экспертного уровня、IPv4 UDF ACL、Только глобальный счетчик ACL、Сопоставление с внутренним 5-кортежом VXLAN、IPv6 UDF ACL、Сопоставление с внутренним 5-кортежом Передача VXLAN、Входящие/исходящие ACL | |
| Особенности центра обработки данных | PFC, ECN и другие функции центра обработки данных
РДМА |
|
| Визуализация | КПГР
sОтбор проб потока |
|
| QoS | Сопоставление приоритетов IEEE 802.1p, DSCP и ToS Классификация трафика на основе ACL Приоритетная маркировка/перемаркировка Несколько механизмов планирования очередей, включая SP, WRR, WFQ, DRR, SP+WRR, SP+WFQ и SP+DRR. Механизмы предотвращения перегрузок, такие как WRED и отбрасывание хвостов. |
|
| HA Дизайн | GR для RIP/OSPF/BGP, BFD, DLDP, быстрой двухканальной коммутации REUP, обнаружения однонаправленного канала RLDP, резервирования питания 1+1 и резервирования вентиляторов, а также горячей замены для всех плат и модулей питания. | |
| Параметры безопасности | Политика защиты сетевой основы (NFPP), CPP, RADIUS/TACACS, фильтрация пакетов IPv4/v6 с помощью базового ACL, расширенного ACL или ACL на основе VLAN, аутентификация на основе открытого текста и зашифрованного текста MD5 для пакетов OSPF и BGPv4, вход в систему через Telnet и механизмы паролей для ограниченных IP-адресов, подавление широковещательных пакетов, иерархическое управление пользователями | |
| Режим управления | SNMP v1/v2c/v3, telnet, консоль, MGMT, RMON, SSHv1/v2, FTP/TFTP, NTP, системный журнал, SPAN/RSPAN/ERSPAN, ZTP, NETCONF, Python, сигнализация вентилятора и питания, а также сигнализация температуры | |
| Другие протоколы | DHCP-клиент, DHCP-реле, DHCP-сервер, DNS-клиент, ARP-прокси и системный журнал. | |
Безопасность и соответствие нормативным требованиям
| Характеристики | RG-S6580-48CQ8QC | |
| Безопасность | ● МЭК 62368-1.
● EN 62368-1 ● БС ЕН 62368-1. ● ГБ 4943.1 |
|
| Электромагнитная совместимость (ЭМС) | ● EN 55032
● BS EN 55032. ● EN 55035 ● BS EN 55035. ● EN 61000-3-2 ● EN 61000-3-3 ● БС ЕН 61000-3-2. ● БС ЕН 61000-3-3. ● EN 300 386 ● ГБ/Т 9254.1 |
|
| Окружающая среда | ● 2011/65/ЕС EN 50581.
● 2012/19/ЕС EN 50419. ● (ЕС) № 1907/2006. ● ГБ/Т 26572 |
|
*Для получения дополнительной информации о нормативных требованиях и разрешениях для конкретной страны обратитесь в местное торговое агентство.
Информации о заказе
Процедура настройки RG-S6580-48CQ8QC следующая:
● Выберите переключатель.
● Выберите модули вентилятора и блока питания.
● Выбирайте оптические модули в зависимости от требований порта.
Переключатель, вентилятор и источник питания
| Модель продукта | Описание |
| RG-S6580-48CQ8QC | 48 портов 100G + 8 портов 400G
Два слота питания и шесть слотов для вентиляторов |
| РГ-ПА1200И-Ф | Стандартный блок питания для RG-S6580-48CQ8QC, поддерживающий резервирование 1+1, горячую замену и расположение вентиляционных каналов спереди-сзади. |
| M1HFAN II-F | Модуль вентиляторов RG-S6580-48CQ8QC, поддерживающий резервирование 5+1, горячую замену и расположение вентиляционных каналов спереди назад |
Оптические модули серии 400GBASE
| Модель продукта | Описание |
| 400G-QDD-SR8-MM850 | Модуль 400G SR8, форм-фактор QSFP-DD, MPO-16 APC, 850 нм, 100 м (328.08 футов) по MMF |
| 400G-QDD-DR4-SM1310 | Модуль 400G DR4, форм-фактор QSFP-DD, MPO-12 APC, 1310 нм, 500 м (1,640.42 фута) над SMF |
| 400G-QDD-FR4-SM1310 | Модуль 400G FR4, форм-фактор QSFP-DD, дуплексный LC, 1310 нм, 2 км (6,561.68 фута) по SMF |
Оптические модули серии 100GBASE
| Модель продукта | Описание |
| 100Г-АОС-5М | Кабель 100G QSFP28 AOC, 5 м (16.40 фута) |
| 100Г-АОС-10М | Кабель 100G QSFP28 AOC, 10 м (32.81 фута) |
| 100G-QSFP-SR-MM850 | Модуль 100G SR, форм-фактор QSFP28, MPO, 850 нм, 100 м (328.08 футов) над MMF |
| 100G-QSFP-iLR4-SM1310 | Модуль 100G iLR4, форм-фактор QSFP28, дуплексный LC, 1310 нм, 2 км (6,561.68 фута) по SMF |
| 100G-QSFP-LR4-SM1310 | Модуль 100G LR4, форм-фактор QSFP28, дуплексный LC, 1310 нм, 10 км (32,808.40 XNUMX футов) по SMF |
| 100G-QSFP-ER4-SM1310 | Модуль 100G ER4, форм-фактор QSFP28, дуплексный LC, 1310 нм, 40 км (131,233.59 XNUMX футов) по SMF |
