Два сервисных слота и линейные карты 100GE/200GE
Состояние: НОБ
Гарантия РМА
Экспертно-консультационная поддержка
Поддержка решений, больше скидок.
7*24 часа онлайн
Описание

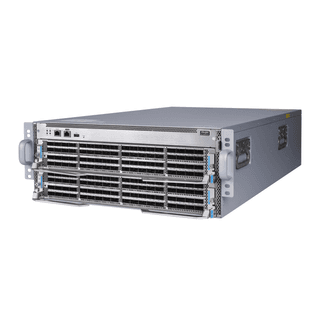

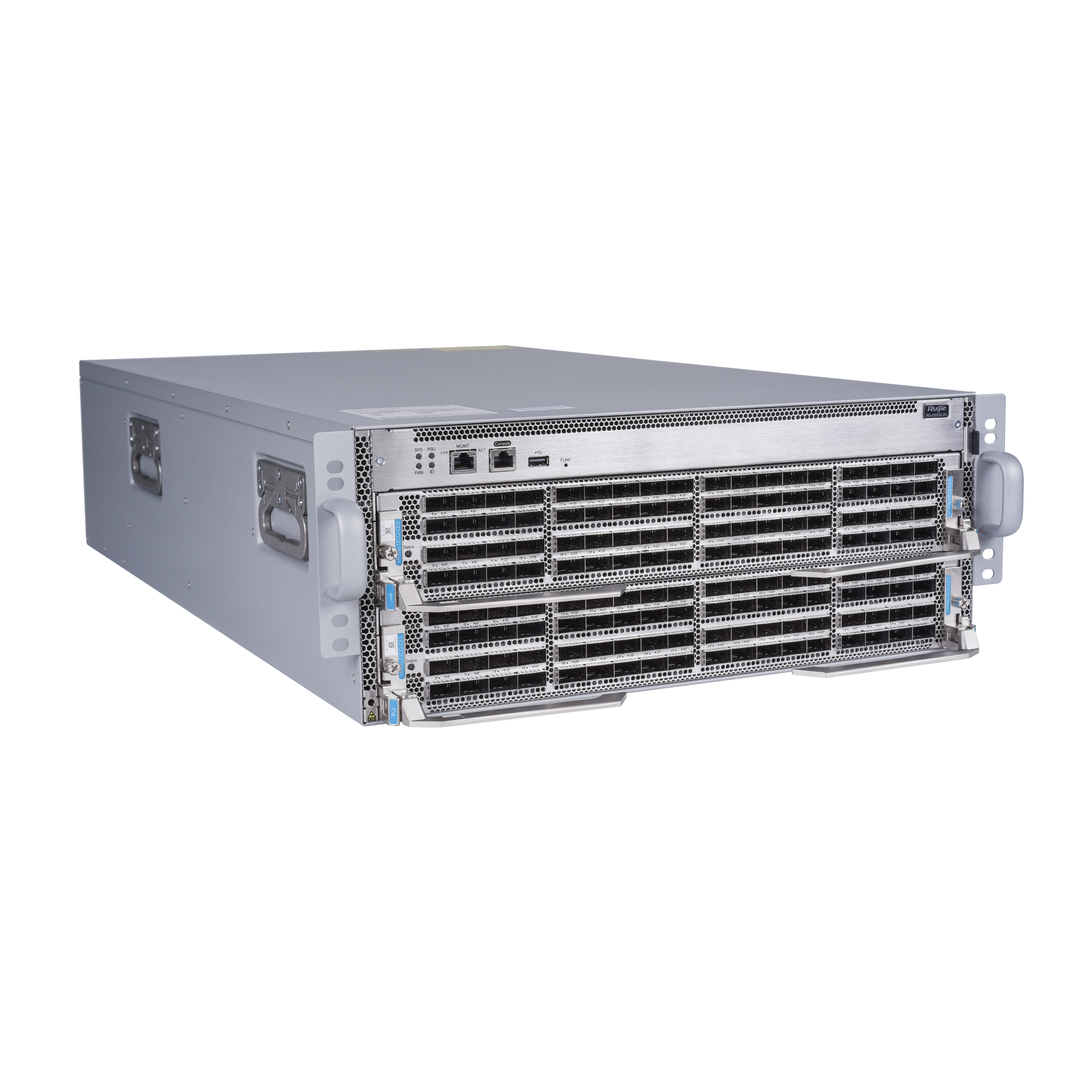

Централизованный модульный коммутатор ядра с большим буфером и портами высокой плотности в пространстве высотой 4 RU, который рекомендуется для зоны шлюза центра обработки данных, MAN и DCI.
Основные функции
- Линейные карты 100GE и 200GE, а также до 144 портов 100GE или 72 портов 200GE.
- Резервирование на аппаратном уровне, обеспечивающее бесперебойное обслуживание и стабильность сети центра обработки данных.
- Шифрование и передача данных MACsec, эффективная защита безопасности служебных данных
- Мониторинг сети на основе телеметрии и автоматизированная эксплуатация и обслуживание делают управление простым и эффективным.
- Прямой дизайн воздушного потока спереди назад, повышающий эффективность охлаждения.
Аппаратные характеристики
| Технические характеристики системы | РГ-С6930-2С | |
| Коммутационная способность | 28.8 Tbps | |
| Скорость пересылки пакетов | 5400 Mpps | |
| Характеристики порта | РГ-С6930-2С | |
| Порты | Порты 100GE/200GE | |
| Слоты расширения | Два, каждый слот поддерживает до 72 портов 100GE или 36 портов 200GE. | |

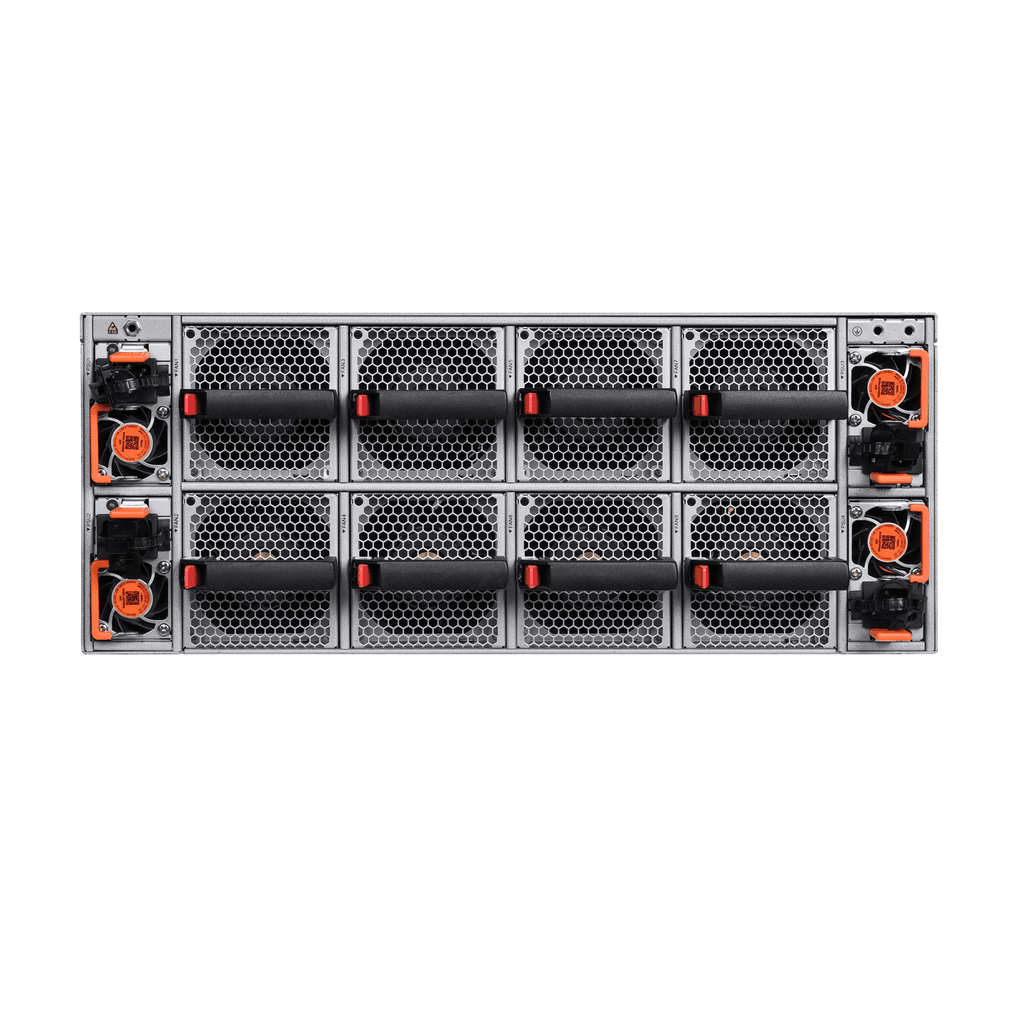

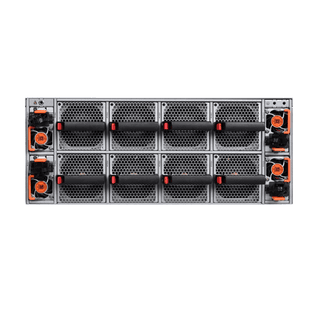

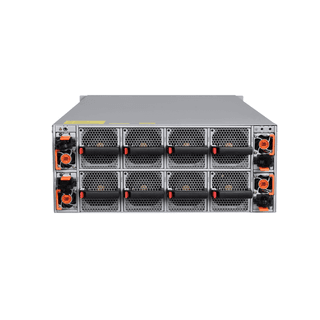

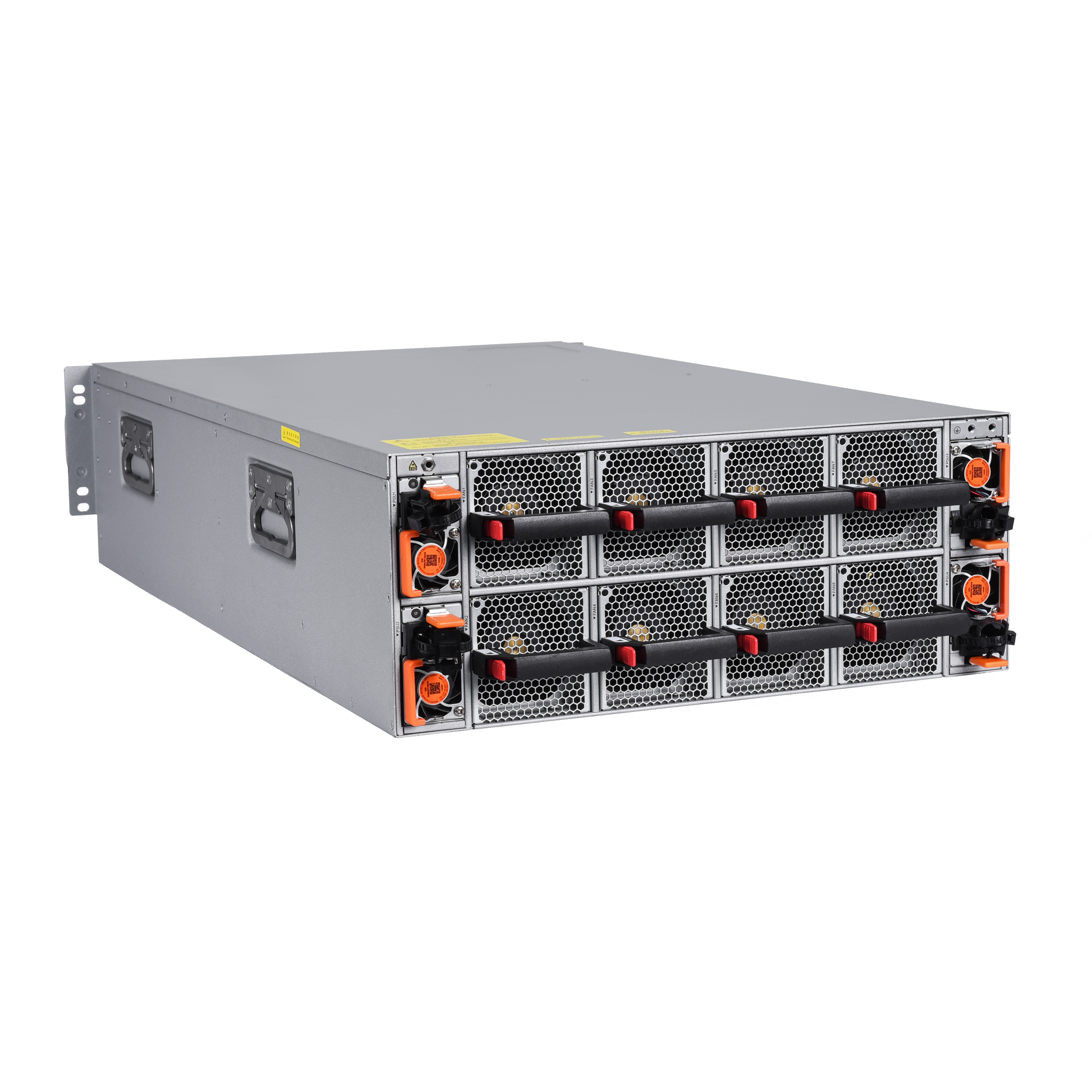

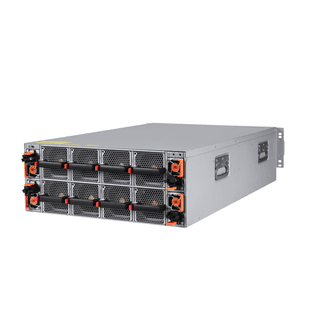

| Модули расширения | Четыре слота для модулей питания с поддержкой резервирования 2+2.
Восемь слотов для модулей вентиляторов с поддержкой резервирования 7+1. |
|
| Порты управления | Один порт управления, один консольный порт и один USB-порт. | |
| Размеры и вес | РГ-С6930-2С | |
| Габаритные размеры (Ш × Г × В) | 442 × 760 × 175 (17.40 × 29.92 × 6.89 дюйма), 4 RU | |
| Вес | 33.55 кг (73.97 фунта, включая восемь модулей вентиляторов и четыре модуля питания) | |
| Электропитание и потребление | РГ-С6930-2С | |
| Входное напряжение | AC | ● Диапазон номинального напряжения: от 200 В до 240 В переменного тока.
● Частота: от 50 Гц до 60 Гц. ● Номинальный входной ток: 9.5 А (макс.) |
| HVDC | ● Номинальное напряжение: 240 В постоянного тока.
● Номинальный входной ток: 9.5 А. |
|
| Максимальная потребляемая мощность | 2934W | |
| Окружающая среда и надежность | РГ-С6930-2С | |
| Рабочая Температура | От 0ºC до 40ºC (от 32ºF до 104ºF) | |
| Температура хранения | от –40°C до +70°C (от –40°F до +158°F) | |
| Влажность при эксплуатации | От 10% до 90% относительной влажности (без конденсации) | |
| Влажность при хранении | От 5% до 95% (без конденсации) | |
| Рабочая высота | Рабочая высота: до 5000 м (16,404.20 XNUMX футов).
Высота хранения: до 5000 м (16,404.20 XNUMX фута). |
|
Спецификация программного обеспечения
| Спецификация программного обеспечения | РГ-С6930-2С |
| 802.1Q VLAN | 4094 |
| Протоколы L2 | IEEE802.3ad (протокол управления агрегацией каналов), IEEE802.1p, IEEE802.1Q, IEEE802.1D (STP), IEEE802.1w (RSTP), IEEE802.1s (MSTP), отслеживание IGMP, отслеживание MLD, Jumbo Frame (9 КБ) ), IEEE802.1ad (базовый QinQ и *выборочный QinQ) и GVRP |
| Протоколы L3
(IPv4) |
BGP4, OSPFv2, IS-IS, RIPv1, RIPv2, MBGP, маршрутизация LPM, маршрутизация на основе политик, политика маршрутизации, ECMP, WCMP, VRRP, IGMP v1/v2/v3, PIM-SSM/SM/DM, MSDP и любой -РП |
| Основные протоколы IPv6 | Обнаружение соседей, обнаружение MTU пути, DNSv6, DHCPv6, ICMPv6, перенаправление ICMPv6, ACLv6, TCP/UDP для IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, IPv6 MIB поддержка SNMP, VRRP для IPv6 и IPv6 QoS |
| Особенности IPv6 | Статическая маршрутизация, ECMP, PBR, BGP4+, OSPFv3, IS-ISv6, RIPng, MLDv1/v2, PIM-SMv6, ручной туннель, *автоматический туннель, туннель IPv4 через IPv6 и * туннель ISATAP |
| Визуализация | КПГР
Выборка sFlow и IPFIX |
| Возможности центра обработки данных | Отчет об использовании буфера, статистике трафика очереди и статистике потери пакетов через gRPC.
Предотвращение зависаний MMU Запрос времени пик очереди Отображение потери пакетов из-за недостаточного буфера Отображение количества тревог буфера Мониторинг буфера в реальном времени Чтение падения одноадресных пакетов, вызванного перегрузкой буфера, через MIB |
| Multicast | Прокси-сервер IGMP、IGMP v1, v2, v3、Поведение хоста IGMP、Выбор запроса、Запрос и ответ на членство、Статический многоадресный маршрут、Быстрый выход IGMP、Фильтр IGMP、Отслеживание IGMP v1 и v2、Режим IVGL、Querier、Проверка IP-адреса источника、MLD прокси、MLDv1, v2、Отслеживание MLD、MSDP、PIM-DM、PIM-SM v6(PIM-SM v6/PIM-SSM v6)、PIM-SMv4(PIM-SM/PIM-SSM) |
| ACL | ACL80、Поддержка двойного стека для ACL、Перенаправление на основе ACL、IPv6 ACL、Стандартный IP ACL、Расширенный IP ACL、Расширенный MAC ACL、Входящие/выходные ACL、ACL на основе времени、Глобальный ACL、Совместное использование ресурсов в случае применения ACL на разных физических портах или SVI、Счетчик ACL、Только счетчик ACL、Журналирование ACL、Перемаркировка ACL、IPv4/IPv6 определяемая пользователем функция (UDF) ACL、Отображение использования ресурсов ACL、ACL экспертного уровня |
| QoS | Сопоставление приоритетов 802.1p, DSCP и ToS Классификация трафика на основе ACL Приоритетная маркировка и ремаркирование Механизмы планирования очередей, включая SP, WFQ и SP+WFQ. |
| HA Дизайн | GR для RIP/OSPF/BGP, BFD, двухканальной быстрой коммутации REUP, обнаружения однонаправленного канала RLDP, резервирования питания 2+2, резервирования вентиляторов и горячей замены для всех линейных карт и модулей питания. |
| Параметры безопасности | MACSec, политика защиты сетевой основы (NFPP), политика защиты ЦП (CPP), защита от DDoS-атак, обнаружение несанкционированных пакетов данных, предотвращение подмены IP-адреса источника, предотвращение сканирования IP, RADIUS/TACACS, фильтрация пакетов IPv4/v6 с помощью базового ACL, расширенного ACL или ACL на основе VLAN, аутентификация на основе открытого текста и MD5 для пакетов OSPF, RIPv2 и BGPv4, uRPF, подавление широковещательных пакетов, механизмы входа и пароля Telnet для ограниченных IP-адресов |
| Режимы управления | SNMP v1/v2/v3, Telnet, консоль, MGMT, RMON, SSHv1/v2, FTP/TFTP, NTP, системный журнал и SPAN/RSPAN/ERSPAN |
| Другие протоколы | DHCP-клиент, DHCP-реле, DHCP-сервер, DNS-клиент, UDP-реле, ARP-прокси и системный журнал. |
| *МПЛС | MPLS L3VPN, SR и SRv6 |
* означает, что эта функция будет поддерживаться в будущем.
Безопасность и соответствие нормативным требованиям
| Характеристики | РГ-С6930-2С |
| Безопасность | ● ГБ 4943.1 |
| Электромагнитная совместимость (ЭМС) | ● ГБ/Т 9254.1 |
| Окружающая среда | ● 2011/65/ЕС EN 50581.
● 2012/19/ЕС EN 50419. ● (ЕС) № 1907/2006. ● ГБ/Т 26572 |
*Для получения дополнительной информации о нормативных требованиях и разрешениях для конкретной страны обратитесь в местное торговое агентство.
Информации о заказе
Выполните следующие шаги для настройки коммутатора RG-S6930-2C:
● Выберите шасси RG-S6930-2C, полностью оснащенное блоком питания и модулями вентиляторов.
● Выберите одну или две линейные карты в зависимости от требований к обслуживанию.
Шасси и модуль управления
| Модель | Описание |
| РГ-С6930-2С | Шасси RG-S6930-2C, оснащенное четырьмя модулями питания RG-PA1600II-F и восемью модулями вентиляторов M2EFAN II-F.
Два слота расширения, четыре слота для модулей питания и восемь слотов для модулей вентиляторов. |
Модули питания
| Модель | Описание |
| RG-PA1600II-F | Модуль питания 1600 Вт (переменный ток и 240 В постоянного тока) |
Модули вентиляторов
| Модель | Описание |
| M2EFAN II-F | Модуль вентилятора (забор воздуха со стороны портов) |
Линейные карты
| Модель | Описание |
| M6900-36CQ18DC-CES | 36 портов 100GE QSFP28 и 18 портов 200GE QSFP56 |
| M6900-72CQ-CES | 72 порта 100GE QSFP28 |
Оптические модули серии 200GBASE
| Модель | Описание |
| 200G-Q56-SR4-MM850 | Модуль 200G SR4, форм-фактор QSFP56, разъем MPO-12, 100 м (328.08 футов) через OM4 MMF |
Оптические модули серии 100GBASE
| Модель | Описание |
| 100G-QSFP-LR4-SM1310 | Модуль 100G LR4, форм-фактор QSFP28, дуплексный LC, 1310 нм, 10 км (32,808.40 XNUMX футов) по SMF |
| 100G-QSFP-iLR4-SM1310 | Модуль 100G iLR4, форм-фактор QSFP28, дуплексный LC, 1310 нм, 2 км (6,561.68 фута) по SMF |
| 100G-QSFP-SR-MM850 | Модуль 100G SR, форм-фактор QSFP28, MPO, 850 нм, 100 м (328.08 футов) над MMF |
| 100G-QSFP-ER4-SM1310 | Модуль 100G ER4, форм-фактор QSFP28, дуплексный LC, 1310 нм, 40 км (131,233.59 XNUMX футов) по SMF |
| 100Г-АОС-10М | Кабель 100G QSFP28 AOC, 10 м (32.81 фута) |
| 100Г-АОС-5М | Кабель 100G QSFP28 AOC, 5 м (16.40 фута) |
Оптические модули серии 40GBASE
| Модель | Описание |
| 40G-QSFP-iLR4-SM1310 | Модуль 40G iLR4, форм-фактор QSFP+, дуплексный LC, 2 км (6,561.68 фута) над SMF |
| 40G-QSFP-LR4-SM1310 | Модуль 40G LR4, форм-фактор QSFP+, Duplex LC, 10 км (32,808.40 XNUMX футов) по SMF |
| 40G-QSFP-LSR-MM850 | Модуль 40G LSR, форм-фактор QSFP+, MPO, 400 м (1,312.34 фута) над MMF |
| 40G-QSFP-SR-MM850 | Модуль 40G SR, форм-фактор QSFP+, MPO, 150 м (492.13 фута) над MMF |
| 40G-QSFP-LX4-SM1310 | Модуль 40G LX4, форм-фактор QSFP+, дуплексный разъем LC, 150 м (492.13 фута) по OM3/OM4 MMF или 2 км (6,561.68 фута) по SMF |
| 40Г-АОС-30М | Кабель 40G QSFP+ AOC, 30 м (98.43 фута) |
| 40Г-АОС-5М | Кабель 40G QSFP+ AOC, 5 м (16.40 фута) |
